Instrukcja obsługi zasilacza UPS Toshiba 1600XP/1600XPi

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy zasilaczy UPS z serii Toshiba 1600XP/1600XPi. Dokument zawiera kluczowe wytyczne dotyczące bezpiecznej instalacji, obsługi oraz konserwacji urządzenia. Ze względu na charakter urządzenia, wszelkie prace instalacyjne i serwisowe muszą być wykonywane przez wykwalifikowany personel posiadający odpowiednie przeszkolenie.

Opis urządzenia

Seria 1600XP/1600XPi to zasilacze typu On-Line, zapewniające ciągłe zasilanie o jakości komputerowej. Urządzenia te chronią sprzęt przed zanikami napięcia, przepięciami i zakłóceniami. Modele różnią się mocą wyjściową (od 3.6 kVA do 22 kVA).

Instalacja i podłączenie

Urządzenie przeznaczone jest do instalacji stacjonarnej. Należy zapewnić co najmniej 10 cm wolnej przestrzeni z każdej strony dla zapewnienia odpowiedniej wentylacji. Instalacja musi odbywać się w miejscu o kontrolowanej temperaturze, wolnym od pyłu i wilgoci. Podłączenie elektryczne wymaga użycia odpowiednich przewodów zgodnie z tabelą rozmiarów AWG zawartą w instrukcji oraz zapewnienia zewnętrznych wyłączników nadprądowych.

Obsługa i interfejs

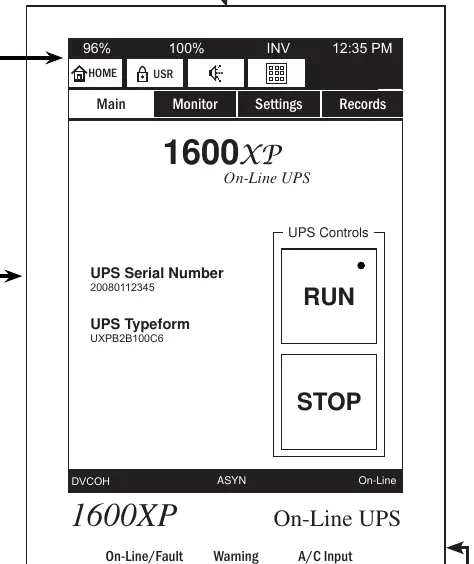

Zasilacz wyposażony jest w ekran dotykowy LCD, który służy do monitorowania parametrów pracy oraz konfiguracji ustawień. Główne funkcje obejmują:

• Main: Uruchamianie (RUN) i zatrzymywanie (STOP) zasilacza.
• Monitor: Podgląd parametrów wejściowych, wyjściowych, baterii i stanu systemu.
• Settings: Konfiguracja parametrów pracy (wymaga odpowiedniego poziomu uprawnień).
• Records: Dostęp do historii zdarzeń, błędów i ostrzeżeń.

Tryby pracy

• On-Line: Normalny tryb pracy, w którym zasilacz filtruje napięcie i ładuje baterie.
• Battery Backup: Tryb zasilania z baterii w przypadku awarii zasilania sieciowego.
• Static-Bypass: Tryb awaryjny, w którym zasilanie jest podawane bezpośrednio z sieci z pominięciem inwertera.

Konserwacja i wymiana baterii

Zasilacz wymaga minimalnej konserwacji, głównie polegającej na utrzymaniu czystości otworów wentylacyjnych. Baterie są typu "hot-swappable", co oznacza, że można je wymieniać bez wyłączania zasilania obciążenia. Wymiana musi być przeprowadzana zgodnie z procedurą opisaną w instrukcji, z zachowaniem ostrożności ze względu na wagę pakietów bateryjnych.

Rozwiązywanie problemów

W przypadku wystąpienia błędu lub ostrzeżenia, na wyświetlaczu pojawi się odpowiedni kod. Instrukcja zawiera szczegółowe tabele z opisem kodów (np. VOOV, VOUV, OL110) oraz zalecanymi działaniami naprawczymi.
