Instrukcja obsługi zasilacza UPS APC Easy UPS SMV Series

Najważniejsze informacje z instrukcji

Zasilacze APC Easy UPS serii SMV są przeznaczone wyłącznie do użytku wewnątrz pomieszczeń, w środowisku o kontrolowanej temperaturze i wilgotności, wolnym od zanieczyszczeń przewodzących. Urządzenie jest zaprojektowane do zasilania komputerów PC. Przed instalacją należy upewnić się, że wyłącznik wejściowy w instalacji elektrycznej jest typu C o prądzie znamionowym 16A.

Opis urządzenia i funkcje

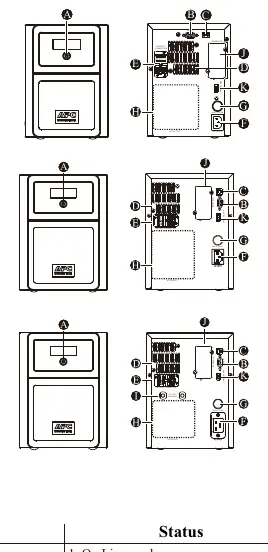

Zasilacz wyposażony jest w panel przedni z wyświetlaczem LCD, który informuje o trybie pracy (On Line, Battery, AVR), pojemności baterii, obciążeniu oraz statusie UPS. Na tylnym panelu znajdują się porty komunikacyjne (USB, RS-232), gniazda wyjściowe z ochroną przeciwprzepięciową, złącze akumulatora, bezpiecznik oraz (w modelu SMV3000CAI) wyłącznik wyjściowy.

Instalacja i pierwsze uruchomienie

Kroki instalacji:

1. Ustaw urządzenie na stabilnym podłożu wewnątrz pomieszczenia.
2. Podłącz akumulator: wyciągnij uchwyt akumulatora do góry, a następnie wsuń go do jednostki.
3. Podłącz urządzenia do gniazd wyjściowych UPS. Unikaj używania przedłużaczy. Nie podłączaj drukarek, grzejników ani kopiarek.
4. Podłącz przewód zasilający UPS bezpośrednio do gniazdka ściennego. Nie używaj listew zasilających ani ochronników przeciwprzepięciowych.
5. Naciśnij przycisk ON/OFF przez 1-3 sekundy, aby włączyć urządzenie.
6. Ładuj akumulator przez co najmniej 8 godzin przed pełnym użyciem.

Obsługa i wskaźniki dźwiękowe

UPS sygnalizuje swój stan za pomocą sygnałów dźwiękowych:

• Pikanie co 2 sekundy: Praca na baterii. Zapisz pracę.
• Ciągłe pikanie: Niski poziom baterii. Zapisz pracę i wyłącz system.
• Ciągły dźwięk z ikoną przeciążenia: Przeciążenie wyjść.
• Ciągły dźwięk z kodem błędu: Wymagana interwencja serwisowa (np. błąd wentylatora, zwarcie falownika).

Rozwiązywanie problemów

W przypadku problemów z uruchomieniem sprawdź, czy akumulator jest poprawnie podłączony oraz czy zasilanie sieciowe jest dostępne. Jeśli urządzenie wyświetla kody błędów (Err 01, Err 02, Err 03), wyłącz UPS, odłącz niepotrzebne urządzenia i spróbuj ponownie. Jeśli błąd nie ustępuje, skontaktuj się z pomocą techniczną Schneider Electric poprzez stronę www.apc.com.

Bezpieczeństwo i konserwacja

Akumulatory nie są przeznaczone do wymiany przez użytkownika. Wymiana powinna być przeprowadzana przez wykwalifikowany personel. Nie otwieraj obudowy zasilacza. W przypadku transportu należy zawsze odłączyć akumulator. Nie wrzucaj baterii do ognia, gdyż grozi to wybuchem.
