Instrukcja obsługi zasilacza UPS CPG 15K-200K

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy zasilaczy UPS serii CPG o mocach od 15K do 200K, pracujących w systemach 208V lub 400V. Dokument zawiera kluczowe wytyczne dotyczące bezpieczeństwa, instalacji, obsługi panelu LCD oraz procedur konserwacyjnych. Urządzenie powinno być instalowane i serwisowane wyłącznie przez wykwalifikowany personel.

Opis urządzenia

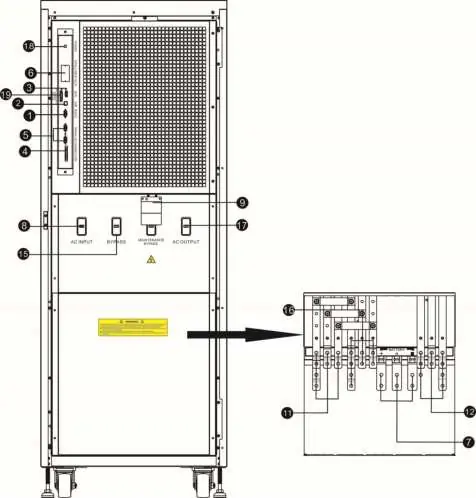

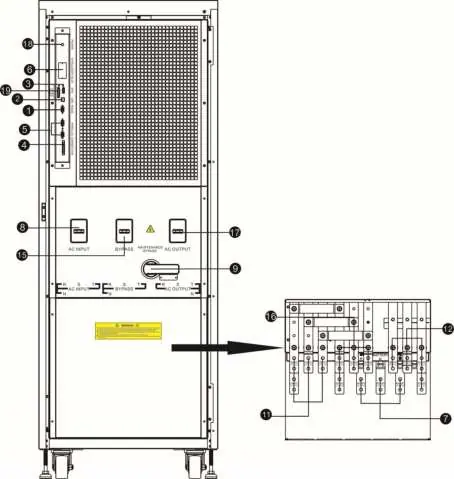

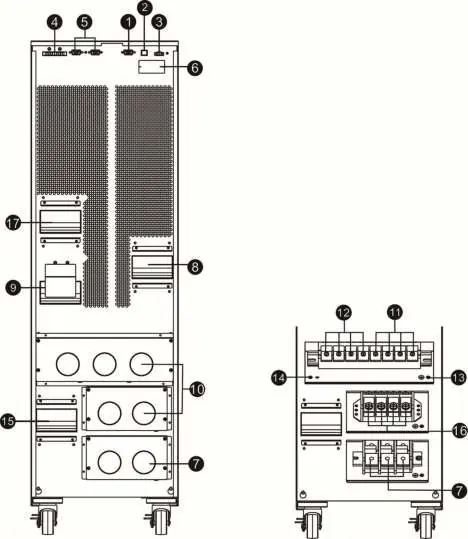

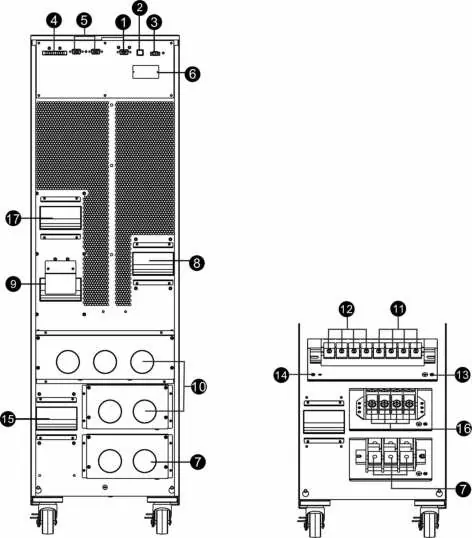

Zasilacze UPS serii CPG są dostępne w wersjach standardowych oraz typu long-run (z zewnętrznymi bateriami). Tylny panel urządzenia zawiera terminale wejściowe i wyjściowe, wyłączniki (AC Input, Bypass, Output), porty komunikacyjne (RS-232, USB, EPO) oraz sloty na karty rozszerzeń. Dokładny układ zależy od konkretnego modelu (np. 30K, 60K, 100K).

Instalacja i podłączenie

Przed instalacją należy upewnić się, że zasilanie sieciowe jest wyłączone. Urządzenie wymaga systemu uziemienia TN. Należy zapewnić odpowiednią wentylację (minimum 50 cm wolnej przestrzeni z przodu, z tyłu i po bokach) oraz unikać środowisk o wysokim zapyleniu, wilgotności lub obecności gazów łatwopalnych. Przewody należy dobrać zgodnie z tabelą specyfikacji AWG zawartą w instrukcji, uwzględniając prąd znamionowy dla danego modelu.

Instalacja systemu równoległego

Systemy równoległe wymagają, aby wszystkie jednostki były tego samego typu i miały identyczną konfigurację. Połączenie wymaga użycia kabla równoległego oraz kabla współdzielenia prądu. Po fizycznym połączeniu należy skalibrować napięcie wyjściowe inwertera każdej jednostki, aby różnica między nimi była mniejsza niż 1V.

Obsługa ekranu LCD

Panel dotykowy umożliwia dostęp do pięciu głównych menu:

• Control: Włączanie/wyłączanie UPS, test baterii, wyciszanie alarmów.
• Measure: Podgląd parametrów napięcia, prądu, mocy i temperatury.
• Setting: Konfiguracja parametrów pracy (General, Advance).
• Info: Informacje o wersji oprogramowania i statusie systemu.
• Data Log: Historia ostrzeżeń i błędów.

Ustawienia urządzenia

Menu ustawień pozwala na konfigurację parametrów takich jak napięcie wyjściowe, częstotliwość, tryb CVCF, zakresy napięcia bypassu oraz parametry baterii. Dostęp do menu "Advance" jest chroniony hasłem (osobne dla użytkownika i serwisanta).

Konserwacja i przechowywanie

Podczas przechowywania należy ładować baterie zgodnie z tabelą częstotliwości (zależnie od temperatury). Serwisowanie baterii powinno być wykonywane przez osoby przeszkolone, z zachowaniem środków ostrożności dotyczących wysokiego napięcia i ryzyka zwarcia. Nie należy demontować systemu UPS.

Rozwiązywanie problemów

W przypadku wystąpienia błędu, na ekranie pojawi się kod błędu lub ostrzeżenia. Należy sprawdzić "Data Log" w celu identyfikacji problemu. Typowe problemy obejmują przeciążenie (kod 43, 09), błędy baterii (kod 01, 08) lub problemy z zasilaniem wejściowym (kod 02). W razie niejasności należy skontaktować się z serwisem.
