Instrukcja obsługi zasilacza UPS Xmart SUPRA 1100/1600/2100

Najważniejsze informacje z instrukcji

Zasilacz UPS serii Xmart SUPRA jest przeznaczony do ochrony komputerów osobistych i innych urządzeń elektronicznych przed awariami zasilania. Urządzenie musi być instalowane i serwisowane wyłącznie przez wykwalifikowany personel. Ze względu na obecność akumulatorów, wewnątrz urządzenia występują niebezpieczne napięcia nawet po odłączeniu od sieci elektrycznej. Zasilacz jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.

Opis urządzenia i identyfikacja części

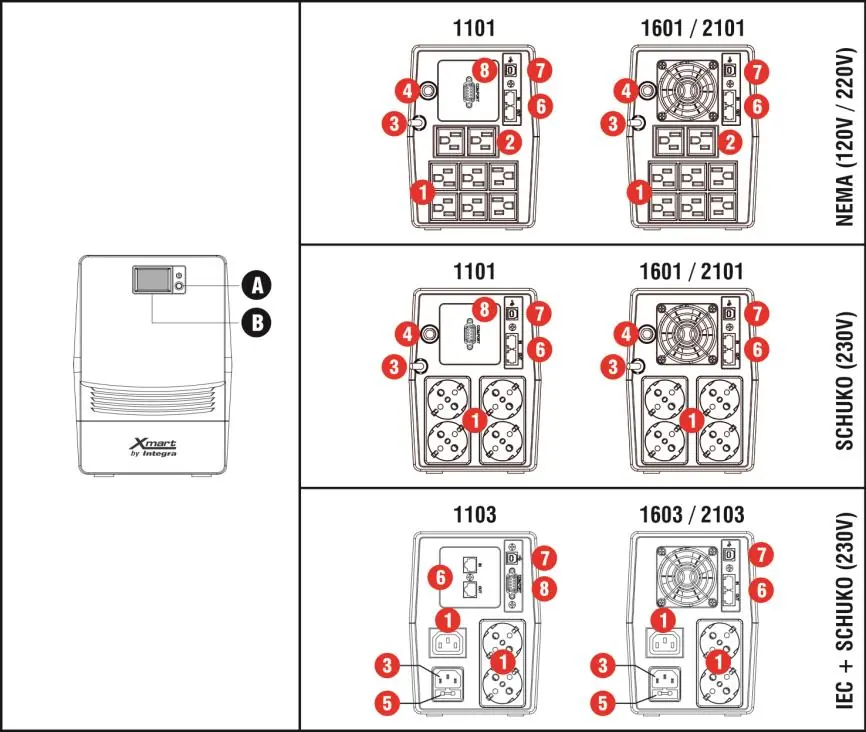

Panel przedni zawiera przycisk ON/OFF (A) oraz dotykowy ekran LCD (B). Panel tylny różni się w zależności od modelu (NEMA, SCHUKO, IEC+SCHUKO), ale standardowo zawiera:

• Wyjścia z podtrzymaniem bateryjnym (1)
• Wyjścia z ochroną przeciwprzepięciową (2)
• Wejście zasilania AC (3)
• Wyłącznik automatyczny (4)
• Bezpiecznik wejściowy (5)
• Gniazda RJ-45 (6)
• Port USB (7)
• Port RS-232 (tylko w modelach 1101 i 1103) (8)

Instalacja i podłączenie

Podczas instalacji należy przestrzegać następujących zasad:

• Urządzenie musi być zainstalowane wewnątrz pomieszczeń, w środowisku wolnym od nadmiernego zapylenia i korozji.
• Zapewnij co najmniej 20 cm odstępu od monitora PC, aby uniknąć zakłóceń.
• Nie instaluj urządzenia w zamkniętych szafkach, które blokują dostęp świeżego powietrza – wentylacja jest kluczowa dla chłodzenia układów.
• Upewnij się, że całkowite obciążenie w watach podłączonych urządzeń nie przekracza maksymalnej mocy UPS.
• Drukarki laserowe i kopiarki wymagają dużej mocy szczytowej – upewnij się, że ich zapotrzebowanie mieści się w limitach UPS.

Obsługa i wyświetlacz LCD

Po instalacji włącz UPS przyciskiem ON/OFF na panelu przednim. Zielona dioda LED powinna się zaświecić. Urządzenie posiada funkcję COLD-START, umożliwiającą uruchomienie zasilacza nawet przy braku zasilania sieciowego. Ekran LCD wyświetla informacje o napięciu wejściowym/wyjściowym, poziomie obciążenia i stanie baterii. W przypadku alarmu, ekran wyświetla kody błędów (F01-F06), które wymagają podjęcia odpowiednich działań, takich jak usunięcie przeciążenia lub kontakt z serwisem.

Konserwacja baterii

Pojemność baterii zmniejsza się z czasem i w zależności od warunków eksploatacji. Żywotność baterii wynosi zazwyczaj od 3 do 5 lat przy temperaturze poniżej 25°C. Aby wydłużyć żywotność baterii, zaleca się:

• Pełne rozładowanie UPS raz na 3 miesiące.
• W przypadku długiego przechowywania, ładowanie baterii zgodnie z tabelą: co 4 miesiące przy temp. -25°C do +30°C, co 2 miesiące przy temp. +30°C do +45°C.

Dane techniczne

Seria SUPRA obejmuje modele 1100, 1600 i 2100 o mocach odpowiednio 600W, 900W i 1200W. Urządzenia obsługują automatyczne wykrywanie częstotliwości (50/60 Hz) i oferują czas przełączania 2-6 ms. Komunikacja z komputerem odbywa się przez port USB (i RS-232 w wybranych modelach), co pozwala na monitorowanie zdarzeń i automatyczne wyłączanie systemu.
