Instrukcja obsługi lampy ściennej LED Artika Delta 21

Szybki przewodnik po instalacji i obsłudze lampy ściennej LED Artika Delta 21. Dowiedz się, jak zamontować urządzenie, podłączyć przewody, ustawić temperaturę barwową światła oraz jak dbać o produkt.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Lampa ścienna LED Artika Delta 21 to oprawa oświetleniowa z regulowaną temperaturą barwową (3000K/4000K/5000K), przeznaczona do użytku wewnętrznego i zewnętrznego. Wymaga instalacji przez wykwalifikowanego elektryka. str. 1, 4, 7

Najważniejsze czynności

Wybór temperatury barwowej str. 7
Uszczelnianie przy montażu zewnętrznym str. 10

Problemy i rozwiązania

Lampa nie działa

Sprawdź zasilanie i połączenia przewodów.

str. 4, 8

Pokaż 2 kolejne odpowiedzi Pokaż mniej

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Temperatura barwowa	3000K, 4000K, 5000K	Regulowana temperatura barwowa światła	str. 7

Gdzie szukać w PDF

Zawartość zestawu str. 2
Instrukcja montażu str. 3, 6, 8
Ustawienia światła str. 7
Montaż zewnętrzny str. 10

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Pokaż obrazy (5) Pokaż mniej

Strona 2

Strona 3

Strona 7

Strona 8

Strona 10

Najważniejsze informacje

Lampa ścienna LED Artika Delta 21 to nowoczesne oświetlenie przeznaczone do użytku wewnętrznego i zewnętrznego. Przed przystąpieniem do instalacji należy wyłączyć zasilanie w skrzynce bezpiecznikowej. Zaleca się, aby montaż został przeprowadzony przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi.

Wymagania instalacyjne

Minimalny odstęp od podłoża wynosi 1,2 m.
Jeśli używasz ściemniacza, musi on być kompatybilny z oświetleniem LED.
Przed montażem należy zaplanować pożądaną wysokość lampy.

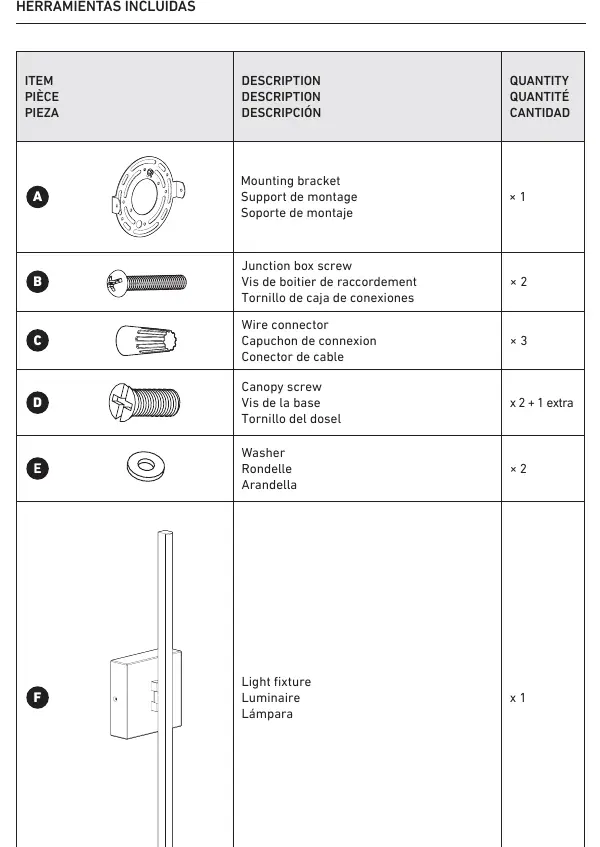

Zawartość zestawu

W opakowaniu znajdują się: wspornik montażowy, śruby do puszki przyłączeniowej, złącza przewodów, śruby do podstawy (canopy), podkładki oraz sama oprawa oświetleniowa.

Ustawienia temperatury barwowej

Lampa wyposażona jest w technologię Tunable White (CCT), która pozwala na wybór temperatury barwowej światła. Przełącznik znajduje się na obudowie lampy i umożliwia wybór między trzema ustawieniami: 3000K (ciepła), 4000K (neutralna) oraz 5000K (chłodna).

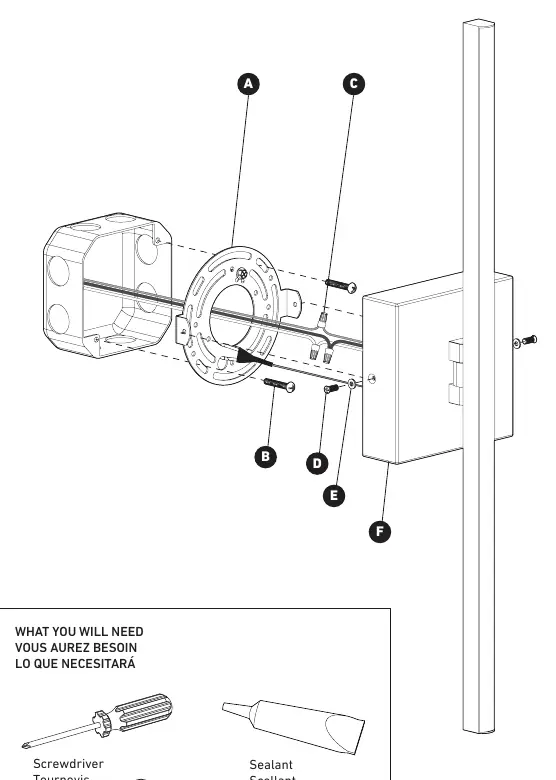

Montaż i podłączenie

Proces instalacji obejmuje:

Montaż wspornika do puszki przyłączeniowej za pomocą dołączonych śrub.
Podłączenie przewodów: biały (neutralny) do białego, czarny (fazowy) do czarnego oraz zielony (uziemienie) do przewodu uziemiającego.
Przymocowanie lampy do wspornika za pomocą śrub i podkładek.

Montaż zewnętrzny

W przypadku instalacji na zewnątrz należy nałożyć uszczelniacz na boki i górę lampy, aby zabezpieczyć ją przed wilgocią. Ważne: Nie należy uszczelniać dolnej części podstawy, aby umożliwić odpływ skondensowanej wilgoci.

Informacje o producencie

Artika

Profil marki

Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie Manuale producenta Otwórz bibliotekę instrukcji

Praktyczna pomoc

Typowe problemy

Lampa nie świeci po instalacji

Sprawdź, czy zasilanie jest włączone w skrzynce bezpiecznikowej oraz czy wszystkie połączenia przewodów są poprawne i zabezpieczone złączami.

Światło migocze przy użyciu ściemniacza

Upewnij się, że używany ściemniacz jest w pełni kompatybilny z technologią LED.

Przed użyciem

Wyłącz główne zasilanie elektryczne przed rozpoczęciem prac.
Przygotuj śrubokręt oraz uszczelniacz (w przypadku montażu zewnętrznego).
Sprawdź, czy puszka przyłączeniowa jest odpowiednio przygotowana.
Zaplanuj wysokość montażu (min. 1,2 m od podłoża).
Upewnij się, że ściemniacz (jeśli jest używany) jest kompatybilny z LED.

Pokaż więcej Pokaż mniej

Parametry w praktyce

CCT (Tunable White): Możliwość wyboru temperatury barwowej światła: 3000K, 4000K lub 5000K.
Minimalny odstęp: Zalecana wysokość montażu to 1,2 m od podłoża.

Ilustracje i schematy

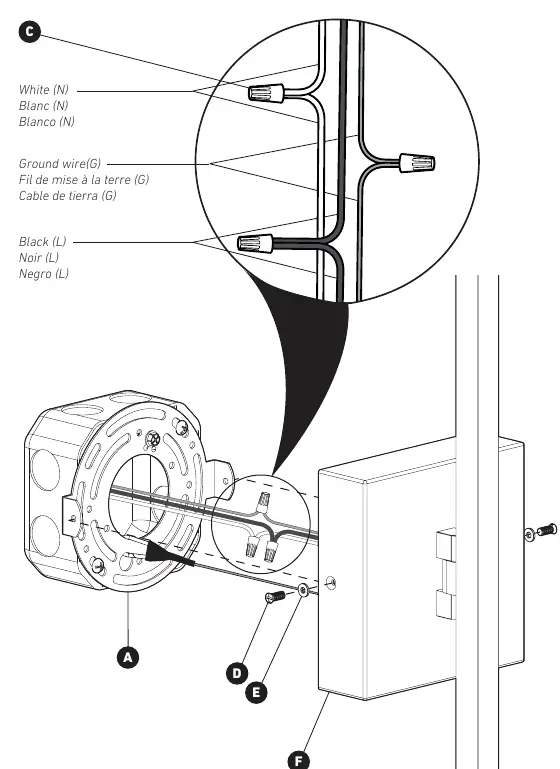

Schemat połączeń przewodów pokazuje poprawne zestawienie przewodów neutralnych, fazowych i uziemiających.
Instrukcja uszczelniania wskazuje, aby pozostawić dolną krawędź podstawy nieuszczelnioną w celu odprowadzania wilgoci.

Zgodność modelu

Produkt przeznaczony do użytku wewnątrz i na zewnątrz.
Wymaga ściemniacza kompatybilnego z LED.
