Instrukcja obsługi lampy sufitowej Artika Flint 21 21FM-FLC
Instrukcja montażu i obsługi lampy sufitowej LED Artika Flint 21 (21FM-FLC). Dowiedz się, jak bezpiecznie zainstalować oświetlenie, podłączyć przewody oraz zmienić temperaturę barwową światła (3000K, 4000K, 5000K).
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa Artika Flint 21 (21FM-FLC) jest montowana bezpośrednio do puszki przyłączeniowej. Wymaga podłączenia przewodów (L, N, GND) i oferuje regulację temperatury barwowej (3000K/4000K/5000K) za pomocą przełącznika na obudowie. str. 3, 6, 7
Najważniejsze czynności
- Wyłącz zasilanie przed instalacją str. 4
- Wybierz temperaturę barwową (CCT) str. 7
Pierwsze uruchomienie
- Ustaw przełącznik CCT na żądaną barwę światła przed założeniem dyfuzora. str. 7
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Problemy ze ściemnianiem
Upewnij się, że ściemniacz jest kompatybilny z technologią LED.
str. 4Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Temperatura barwowa (CCT) | 3000K, 4000K, 5000K | Regulowana temperatura barwowa światła. | str. 7 |
Gdzie szukać w PDF
- Instrukcja montażu str. 3, 5, 8
- Podłączenie elektryczne str. 6
- Ustawienia CCT str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Lampa sufitowa Artika Flint 21 (21FM-FLC) to nowoczesne oświetlenie LED z funkcją wyboru temperatury barwowej (CCT). Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie elektryczne na panelu bezpieczników. Produkt przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń i w budynkach mieszkalnych. Zaleca się, aby instalację przeprowadził certyfikowany elektryk.
Zawartość zestawu
- Podstawa lampy (A)
- Śruby do puszki przyłączeniowej (B) - 2 szt.
- Złączki przewodów (C) - 3 szt.
- Dyfuzor (D)

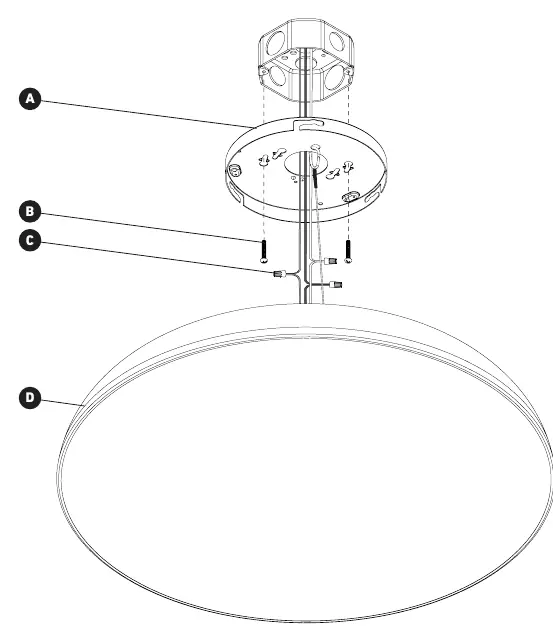

Instalacja krok po kroku
- Wyłącz zasilanie główne w skrzynce bezpieczników.
- Zamontuj podstawę (A) do puszki przyłączeniowej za pomocą dołączonych śrub (B).
- Podłącz przewody zgodnie z instrukcją (patrz sekcja Podłączenie elektryczne).
- Wybierz żądaną temperaturę barwową światła za pomocą przełącznika na obudowie.
- Zamontuj dyfuzor (D) na podstawie (A), obracając go zgodnie z ruchem wskazówek zegara, aby zablokować go na miejscu.

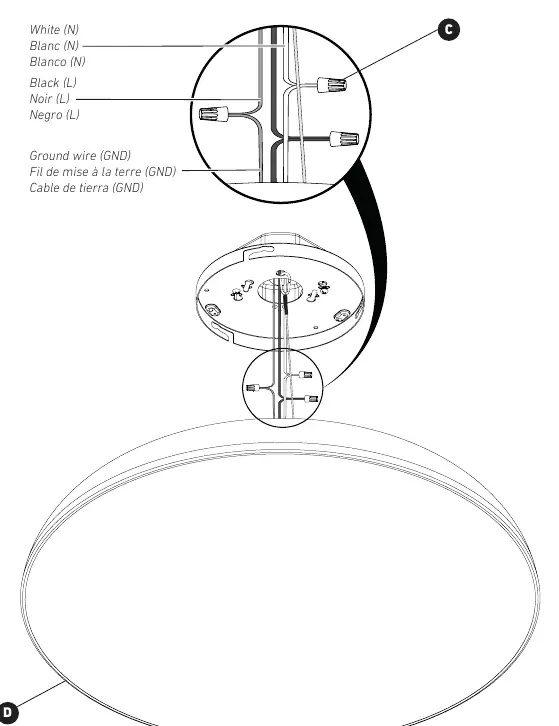

Podłączenie elektryczne
Podłącz przewody lampy do przewodów w puszce przyłączeniowej za pomocą złączek (C):
- Biały (N): Podłącz do przewodu neutralnego (białego) instalacji.
- Czarny (L): Podłącz do przewodu fazowego (czarnego) instalacji.
- Przewód uziemiający (GND): Podłącz do przewodu uziemiającego instalacji.

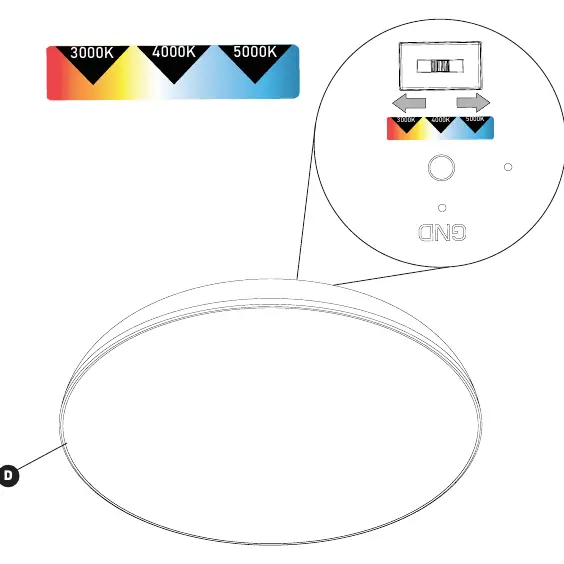

Ustawienia temperatury barwowej (CCT)
Lampa posiada wbudowaną technologię Selectable White Technology, która pozwala na wybór jednej z trzech temperatur barwowych światła: 3000K (ciepła biel), 4000K (neutralna biel) lub 5000K (chłodna biel). Przełącznik znajduje się na tylnej stronie oprawy i należy go ustawić przed ostatecznym montażem dyfuzora.
Bezpieczeństwo i konserwacja
Jeśli używasz ściemniacza, musi on być kompatybilny z technologią LED. Nie używaj lampy na zewnątrz. W przypadku problemów z działaniem, upewnij się, że wszystkie połączenia elektryczne są poprawne i zabezpieczone złączkami.
Informacje o producencie
Artika
Praktyczna pomoc
Typowe problemy
Lampa migocze lub nie działa poprawnie ze ściemniaczem
Upewnij się, że używany ściemniacz jest w pełni kompatybilny z oświetleniem LED.
Brak światła po instalacji
Sprawdź, czy zasilanie na panelu elektrycznym jest włączone oraz czy wszystkie przewody są poprawnie połączone w złączkach.
Przed użyciem
- Wyłącz zasilanie na głównym panelu elektrycznym.
- Upewnij się, że posiadasz śrubokręt.
- Sprawdź, czy ściemniacz (jeśli jest używany) jest kompatybilny z LED.
- Zweryfikuj, czy puszka przyłączeniowa jest odpowiednio zamontowana.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- CCT (Selectable White Technology)
- Możliwość wyboru temperatury barwowej światła: 3000K (ciepła), 4000K (neutralna), 5000K (chłodna).
Ilustracje i schematy
- Schemat połączeń pokazuje bezpośrednie połączenie przewodów: Biały do Białego (Neutralny), Czarny do Czarnego (Faza) oraz Uziemienie do Uziemienia.
- Instrukcja montażu dyfuzora wskazuje na obrotowy mechanizm blokujący.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Wymaga ściemniacza kompatybilnego z LED, jeśli jest stosowany.
