Instrukcja obsługi komercyjnych płyt grillowych, grillów lawowych i kuchenek Avantco...
Szybki przewodnik po instalacji, obsłudze, konwersji gazu i konserwacji komercyjnych urządzeń Avantco z serii 177CAG. Zawiera instrukcje rozpalania, czyszczenia oraz dane techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby uruchomić urządzenie, należy otworzyć zawór gazu, zapalić knot, wcisnąć pokrętło, ustawić je w pozycji pilota i przytrzymać przez 10 sekund po zapaleniu płomienia pilota, a następnie przekręcić pokrętło w lewo, aby włączyć palniki główne. str. 13, 14
Najważniejsze czynności
- Instalacja regulatora ciśnienia str. 6
- Konwersja gazu str. 7
Pierwsze uruchomienie
- Usuń folię ochronną, wyczyść urządzenie, włącz palniki na 15 minut w celu wypalenia pozostałości produkcyjnych. str. 13
Problemy i rozwiązania
Wyciek gazu
Użyj roztworu wody z mydłem do sprawdzenia połączeń. Jeśli bąbelkuje, zamknij zawór i wezwij serwis.
str. 12Konserwacja i reset
- Regularne czyszczenie po każdym użyciu, opróżnianie tacy na tłuszcz, sprawdzanie szczelności połączeń gazowych. str. 15, 16
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Przyłącze gazowe | 3/4" NPT | Standardowy rozmiar przyłącza dla wszystkich modeli. | str. 6 |
Gdzie szukać w PDF
- Instalacja i podłączenie str. 4, 5, 6
- Obsługa i rozpalanie str. 13, 14, 15
- Dane techniczne str. 17, 18, 19, 20
- Lista części str. 21, 24, 26, 28
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy komercyjnych płyt grillowych, grillów lawowych (charbroilers) oraz kuchenek z serii Avantco 177CAG. Przed przystąpieniem do instalacji, obsługi lub konserwacji należy dokładnie zapoznać się z dokumentem. Wymagana jest instalacja regulatora ciśnienia gazu – jego brak powoduje utratę gwarancji.
Instalacja i podłączenie
Urządzenie musi być zainstalowane zgodnie z lokalnymi przepisami. Wymagane jest zachowanie odpowiednich odstępów od materiałów łatwopalnych: 8 cali (ok. 20 cm) z tyłu oraz 6 cali (ok. 15 cm) po bokach. W przypadku powierzchni niepalnych odstępy mogą wynosić 0 cali.
- Przyłącze gazowe musi mieć średnicę co najmniej 3/4 cala NPT.
- Regulator ciśnienia gazu musi być zainstalowany na linii zasilającej.
- Przed podłączeniem należy sprawdzić ciśnienie w linii zasilającej (nie może przekraczać 1/2 PSI / 3.45 kPa).
- Wymagane jest zainstalowanie ręcznego zaworu odcinającego w łatwo dostępnym miejscu.
Konwersja gazu
Uwaga: Konwersja urządzenia z gazu ziemnego (NG) na propan (LPG) lub odwrotnie musi być wykonana wyłącznie przez wykwalifikowanego i licencjonowanego technika. Niewłaściwa konwersja może prowadzić do uszkodzenia urządzenia i utraty gwarancji.
Pierwsze uruchomienie i rozpalanie
Przed pierwszym użyciem należy usunąć folię ochronną PVC oraz wyczyścić urządzenie. W przypadku płyt grillowych zaleca się wypalenie pozostałości produkcyjnych poprzez włączenie palników na około 15 minut.
Procedura rozpalania (dla modeli z pilotem):
- Otwórz ręczny zawór gazu.
- Zapal zapalniczkę (knot) dołączoną do zestawu.
- Wciśnij pokrętło i ustaw w pozycji pilota (pilot position).
- Wprowadź zapaloną zapalniczkę przez otwór w panelu, aż płomień pilota się zapali.
- Przytrzymaj pokrętło przez 10 sekund po zapaleniu, a następnie przekręć w lewo, aby ustawić żądaną temperaturę.
Czyszczenie i konserwacja
Regularna konserwacja jest kluczowa dla wydajności urządzenia. Codzienne czyszczenie powinno odbywać się po całkowitym wystygnięciu urządzenia.
- Używaj miękkiej gąbki, łagodnego detergentu i wody.
- Nie używaj agresywnych środków chemicznych ani materiałów ściernych na elementach ze stali nierdzewnej.
- W przypadku płyt grillowych można użyć szpatułki kuchennej do usuwania osadów.
- Regularnie opróżniaj tacę na tłuszcz.
- Jeśli pojawi się rdza, delikatnie przetrzyj obszar padem ściernym i nałóż cienką warstwę oleju jadalnego.
Praktyczna pomoc
Typowe problemy
Wyciek gazu
Natychmiast zamknij ręczny zawór gazu i wezwij autoryzowany serwis. Sprawdź połączenia za pomocą roztworu wody z mydłem (aktywne bąbelkowanie oznacza wyciek).
Palnik nie zapala się
Upewnij się, że zawór gazu jest otwarty. Powtórz procedurę rozpalania pilota zgodnie z instrukcją. Sprawdź, czy płomień pilota jest widoczny przez otwór w panelu.
Rdza na płycie grillowej
Delikatnie oczyść obszar padem ściernym, wytrzyj do sucha i nałóż cienką warstwę oleju jadalnego w celu zabezpieczenia powierzchni.
Przed użyciem
- Usuń folię ochronną PVC z obudowy i tacy na tłuszcz.
- Upewnij się, że zainstalowano regulator ciśnienia gazu.
- Sprawdź, czy urządzenie jest wypoziomowane.
- Upewnij się, że zapewniono odpowiednią wentylację i odstępy od ścian.
- Wyczyść urządzenie z pozostałości produkcyjnych (wypalanie przez 15 min).
Parametry w praktyce
- Manifold Pressure
- Ciśnienie gazu w kolektorze (w calach słupa wody - in. W.C.), wymagane do poprawnej pracy urządzenia.
Ilustracje i schematy

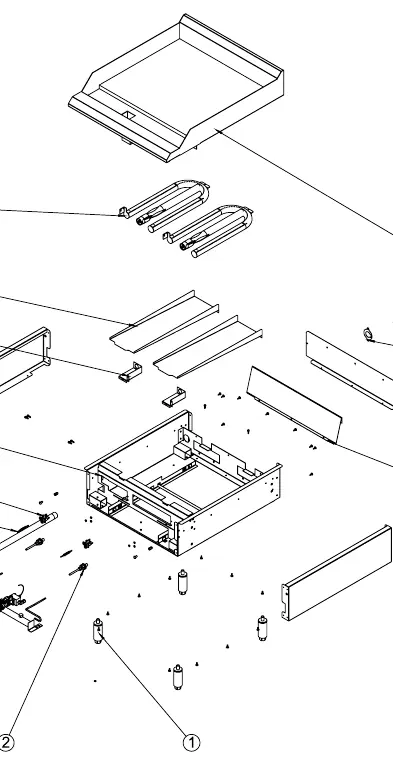

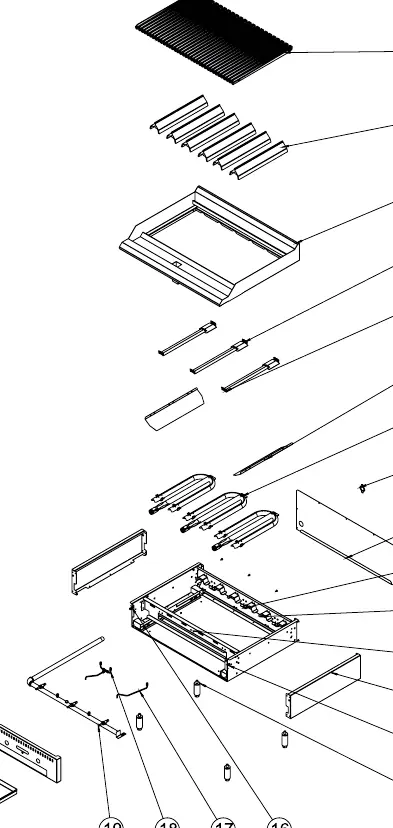

- Schematy części (Parts Diagram) pokazują rozłożenie elementów urządzenia, co ułatwia identyfikację części zamiennych.
- Rysunki techniczne (Technical Specifications) przedstawiają wymiary zewnętrzne oraz wymiary skrzyń transportowych dla poszczególnych modeli.
Zgodność modelu
- Urządzenia są fabrycznie przystosowane do konkretnego rodzaju gazu (NG lub LPG). Konwersja wymaga wymiany dysz i regulacji przez technika.
- Wymagane jest stosowanie certyfikowanych węży i regulatorów ciśnienia.
