Instrukcja obsługi pieca tunelowego Avantco Adjustable Speed Conveyor Oven
Szybki przewodnik po instrukcji obsługi pieca tunelowego Avantco. Dowiedz się, jak bezpiecznie zainstalować, obsługiwać i konserwować urządzenie, aby zapewnić optymalne rezultaty pieczenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Piec tunelowy Avantco służy do komercyjnego opiekania kanapek, pizzy i placków. Przed użyciem koniecznie zamontuj nóżki, aby zapewnić chłodzenie wentylatora, oraz rozgrzej urządzenie przez 20-25 minut. str. 6
Najważniejsze czynności
- Rozgrzewanie pieca str. 6
- Czyszczenie taśmy przenośnika str. 7
Pierwsze uruchomienie
- Montaż nóżek i rozgrzewanie str. 6
Problemy i rozwiązania
Awaria grzałki lub silnika
Sprawdź, czy nóżki są zamontowane. Zablokowany wentylator na spodzie powoduje awarię.
str. 3, 6Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zakres regulacji temperatury | 1-7 | 1 to najniższa temperatura, 7 to najwyższa. | str. 6 |
Gdzie szukać w PDF
- Specyfikacje i wymiary str. 2
- Instrukcje bezpieczeństwa str. 3
- Schematy elektryczne str. 4, 5
- Instalacja i obsługa str. 6
- Czyszczenie i konserwacja str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

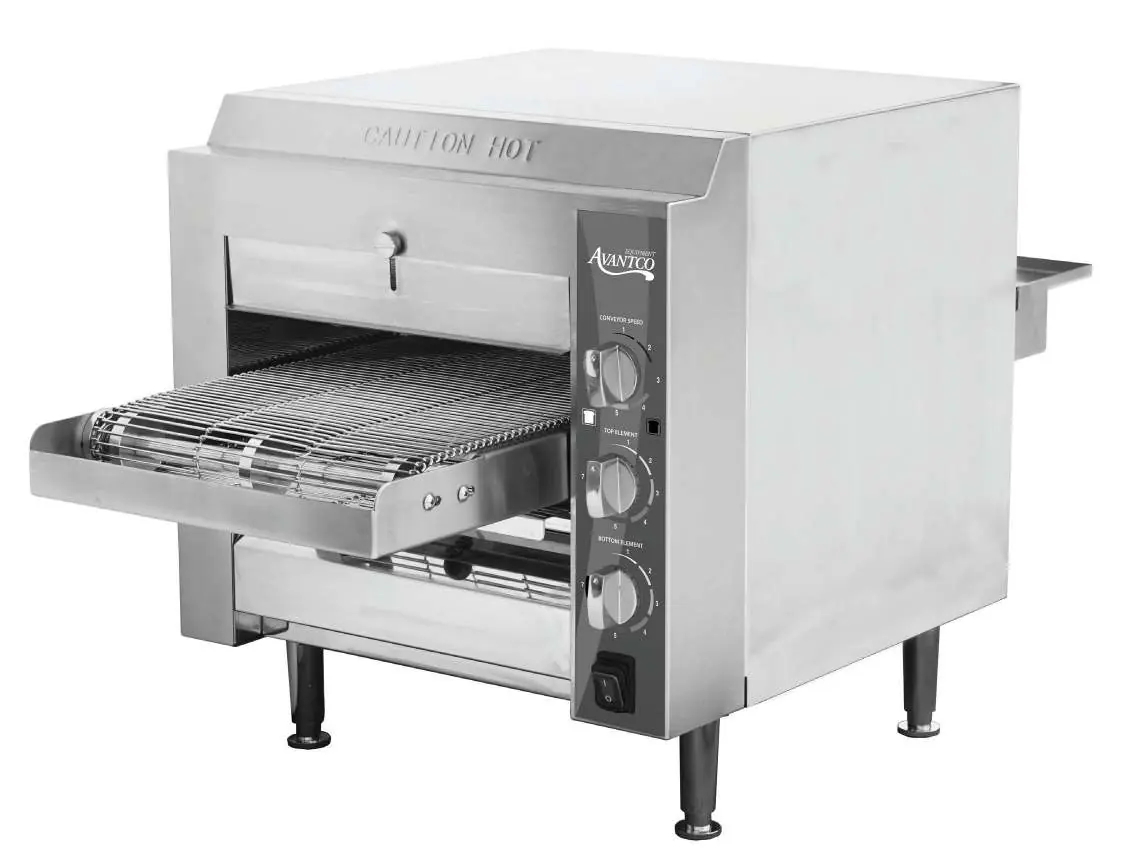

Piec tunelowy Avantco jest przeznaczony wyłącznie do użytku komercyjnego w lokalach o niskim lub średnim natężeniu ruchu. Urządzenie służy do opiekania kanapek, topienia sera oraz wykańczania pizzy i placków. Kluczowym wymogiem jest montaż nóżek przed rozpoczęciem pracy, ponieważ wentylator znajdujący się na spodzie urządzenia wymaga swobodnego przepływu powietrza. Zablokowanie wentylatora doprowadzi do awarii grzałek lub silnika.
Bezpieczeństwo
- Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
- Nie dotykać gorących powierzchni.
- Nie używać w pobliżu materiałów łatwopalnych (zasłony, ściany itp.).
- Nie umieszczać wewnątrz pieca papieru, kartonu ani folii aluminiowej.
- Nie używać metalowych przyborów ani nie wkładać zbyt dużych produktów.
- Urządzenie musi być nadzorowane podczas pracy.
Instalacja
Piec należy zainstalować na niepalnej powierzchni w otoczeniu wolnym od materiałów łatwopalnych. Wymagane odstępy bezpieczeństwa:
- Minimum 18 cali (ok. 46 cm) od boków, przodu i tyłu urządzenia.
- Minimum 40 cali (ok. 102 cm) nad urządzeniem.
Pierwsze uruchomienie
- Upewnij się, że nóżki są prawidłowo zamontowane.
- Wyczyść urządzenie zgodnie z instrukcją.
- Rozgrzej piec przez 20-25 minut przed pierwszym użyciem, aby osiągnąć właściwą temperaturę roboczą.
Obsługa urządzenia
Piec posiada trzy główne elementy sterujące:
- Prędkość przenośnika: Określa czas przebywania produktu w komorze grzewczej. Wolniejsza prędkość oznacza dłuższy czas ekspozycji i ciemniejszy produkt.
- Regulacja górnej grzałki: Skala 1-7 (1 to najniższa, 7 to najwyższa temperatura).
- Regulacja dolnej grzałki: Skala 1-7 (1 to najniższa, 7 to najwyższa temperatura).
Grzałki są sterowane niezależnie. Wynik pieczenia zależy od prędkości przenośnika, temperatury, zawartości wilgoci i cukru w produkcie oraz jego temperatury początkowej.
Czyszczenie i konserwacja
- Zasady ogólne: Nie zanurzać urządzenia w wodzie. Używać wyłącznie wilgotnej szmatki lub gąbki z wodą z mydłem. Nie używać wełny stalowej.
- Obudowa zewnętrzna: Odłączyć od zasilania, poczekać na całkowite wystygnięcie, przetrzeć suchą szmatką.
- Taca na okruchy: Wyjąć, wyczyścić wilgotną szmatką, osuszyć i wsunąć z powrotem.
- Taśma przenośnika: Wyczyścić, ustawiając niską prędkość bez grzania. Używać wilgotnej szmatki lub gąbki ściernej do usunięcia przypalonych resztek.
Praktyczna pomoc
Typowe problemy
Piec nie działa lub grzałki/silnik uległy awarii
Sprawdź, czy nóżki są zamontowane. Wentylator na spodzie musi mieć zapewniony przepływ powietrza.
Nierównomierne przypieczenie produktu
Dostosuj prędkość przenośnika (wolniej = ciemniej) oraz ustawienia temperatury górnej i dolnej grzałki.
Przed użyciem
- Zamontuj nóżki urządzenia.
- Wyczyść wnętrze i elementy zewnętrzne.
- Rozgrzej piec przez 20-25 minut.
- Upewnij się, że urządzenie stoi na niepalnej powierzchni.
- Sprawdź zachowanie wymaganych odstępów od ścian i materiałów łatwopalnych.
Parametry w praktyce
- Prędkość przenośnika
- Reguluje czas przebywania produktu w komorze grzewczej.
Ilustracje i schematy
- Schematy obwodów elektrycznych przedstawiają połączenia dla modeli 120V oraz 208/240V.
- Wskazują lokalizację elementów: przełącznik główny, grzałki, silnik, wentylator i termostaty.
Zgodność modelu
- Tylko do użytku komercyjnego.
- Model 177CVROV14RB wymaga dedykowanego obwodu elektrycznego.
