Instrukcja obsługi kamery Avigilon H6A i H6X Bullet

Kompletny przewodnik instalacji i konfiguracji kamer Avigilon serii H6A oraz H6X. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie, skonfigurować sieć, ustawić mikrofon oraz rozwiązywać problemy z diodami LED.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Kamera Avigilon serii H6A/H6X to zaawansowana kamera typu bullet. Instalacja wymaga montażu puszki, podłączenia kabla sieciowego (PoE) lub zasilania 12V DC oraz konfiguracji przez przeglądarkę lub oprogramowanie ACC. str. 6, 8, 13

Najważniejsze czynności

Montaż kamery str. 8, 13, 20
Konfiguracja użytkownika str. 15, 22
Reset do ustawień fabrycznych str. 25, 32

Pierwsze uruchomienie

Podłącz zasilanie, połącz się z kamerą przez przeglądarkę (IP) lub narzędzie konfiguracyjne, utwórz konto administratora. str. 13, 15, 23

Problemy i rozwiązania

Brak reakcji diod LED

Sprawdź zasilanie i kabel sieciowy. Wykonaj twardy reset przyciskiem fizycznym.

str. 23, 30

Konserwacja i reset

Użyj przycisku firmware revert w panelu konfiguracyjnym (przytrzymaj 3 sekundy). str. 32

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zasilanie	12-24 VDC lub PoE	Wymagane zasilanie dla pracy kamery	str. 4, 27

Gdzie szukać w PDF

Overview str. 1, 8, 9, 10
Installation str. 6, 13, 14, 15
Troubleshooting str. 23, 30, 31, 32

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 8

Strona 9

Strona 11

Strona 27

Najważniejsze informacje

Niniejsza instrukcja dotyczy kamer Avigilon serii H6A oraz H6X. Przed przystąpieniem do instalacji należy zapoznać się z zasadami bezpieczeństwa. Instalacja powinna być przeprowadzona wyłącznie przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Urządzenie nie powinno być podłączane bezpośrednio do zasilania sieciowego (mains power).

Opis urządzenia

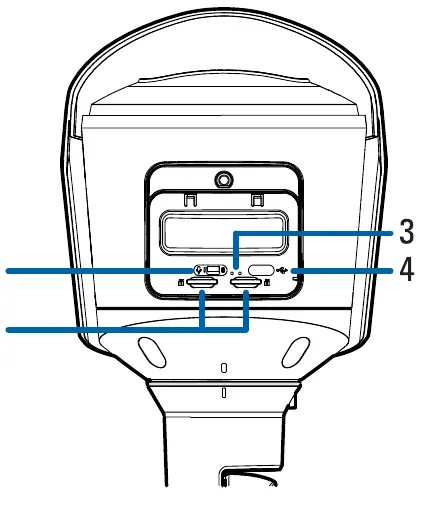

Kamera typu bullet posiada zintegrowaną puszkę montażową, złącza zasilania i I/O, port Ethernet oraz panel konfiguracyjny. Modele H6A wyposażone są w mikrofon, który można włączyć fizycznym przełącznikiem. Modele H6X nie posiadają wbudowanego mikrofonu.

Instalacja

Proces instalacji obejmuje następujące kroki:

Przygotowanie: Użyj szablonu montażowego do wywiercenia otworów w powierzchni montażowej.
Puszka montażowa: Zamontuj puszkę, przeciągnij kable (przez ścianę lub boczny kanał) i zabezpiecz je. Zaleca się użycie uszczelniacza silikonowego wokół krawędzi puszki.

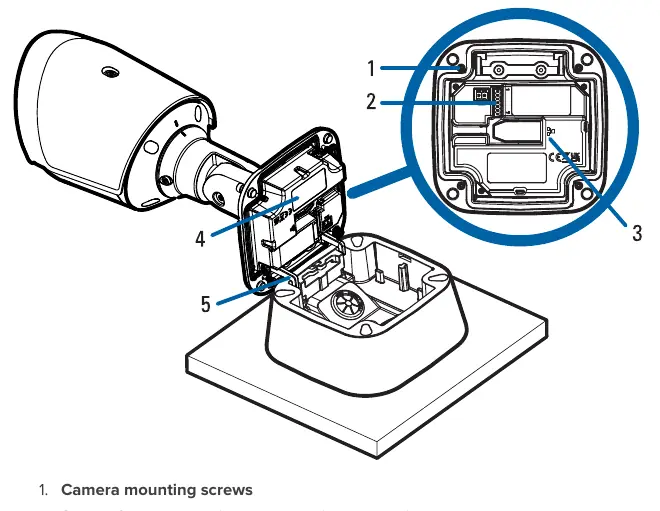

Montaż kamery: Zawieś kamerę na zawiasach puszki montażowej, aby ułatwić podłączenie kabli.
Podłączenie: Podłącz kabel sieciowy (PoE) oraz opcjonalne urządzenia zewnętrzne do złączy I/O.
Zabezpieczenie: Przykręć kamerę do puszki montażowej za pomocą śrub.
Ustawienie: Poluzuj śruby regulacyjne na ramieniu montażowym, aby ustawić pożądany kąt widzenia, a następnie dokręć je.

Konfiguracja

Po instalacji należy skonfigurować kamerę:

Pierwsze uruchomienie: Przy pierwszym logowaniu należy utworzyć użytkownika z uprawnieniami administratora. Można to zrobić przez interfejs przeglądarki, narzędzie Camera Configuration Tool lub oprogramowanie ACC.
Sieć: Kamera automatycznie pobiera adres IP przez DHCP. W przypadku braku serwera DHCP używany jest protokół Zero Configuration (169.254.0.0/16).
Mikrofon: W modelach H6A mikrofon włącza się przełącznikiem w panelu konfiguracyjnym.
Pamięć: Kamera obsługuje karty microSD (zalecana klasa 10 lub lepsza).

Zasilanie i urządzenia zewnętrzne

Kamera może być zasilana przez PoE (Power over Ethernet) lub zewnętrzne źródło 12V DC. Modele H6X obsługują funkcję Seamless Failover, która pozwala na płynne przełączanie między zasilaniem PoE a zewnętrznym bez przerywania pracy. Modele H6A mogą wymagać restartu przy przełączaniu zasilania.

Rozwiązywanie problemów

W przypadku problemów z siecią lub diodami LED:

Sprawdź, czy kamera otrzymuje zasilanie i czy kabel sieciowy jest sprawny.
Jeśli diody LED nie świecą lub zachowują się nietypowo, wykonaj twardy reset do ustawień fabrycznych za pomocą fizycznego przycisku "firmware revert" znajdującego się w panelu konfiguracyjnym (przytrzymaj przez 3 sekundy).

Praktyczna pomoc

Typowe problemy

Kamera nie łączy się z siecią lub brak obrazu

Sprawdź zasilanie i kabel sieciowy. Upewnij się, że diody LED nie zostały wyłączone w ustawieniach interfejsu webowego.

Brak dostępu do kamery po instalacji

Upewnij się, że utworzono użytkownika z uprawnieniami administratora przy pierwszym logowaniu.

Kamera H6A restartuje się przy utracie zasilania Aux

Modele H6A nie obsługują płynnego przełączania (Seamless Failover); kamera może się wyłączyć podczas przełączania na PoE.

Przed użyciem

Sprawdź, czy zasilanie PoE lub 12V DC jest zgodne ze specyfikacją.
Upewnij się, że masz narzędzie T20 Pin-In do demontażu osłon.
Przygotuj kartę microSD (klasa 10 lub lepsza), jeśli planujesz nagrywanie lokalne.
Zainstaluj uszczelniacz silikonowy wokół puszki montażowej, aby zapobiec wilgoci.

Parametry w praktyce

PoE Class 3/4: Wymagane zasilanie przez Ethernet. Klasa 4 (25.5W) jest zalecana dla pełnej funkcjonalności.
IP66/IP67/IP68: Stopień ochrony przed pyłem i wodą, umożliwiający montaż zewnętrzny.

Ilustracje i schematy

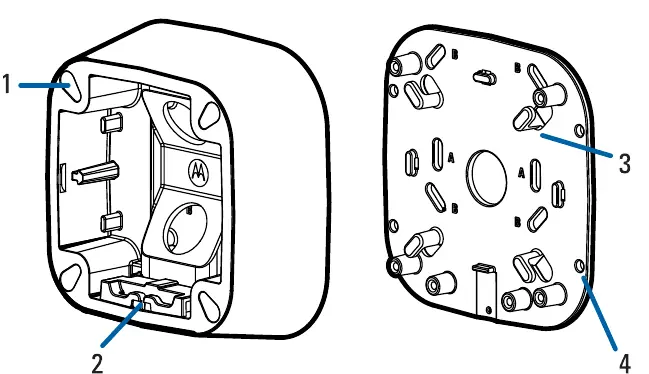

Schemat puszki montażowej (str. 8) pokazuje punkty mocowania i prowadzenia kabli.
Schemat pinów (str. 27) opisuje podłączenie zasilania pomocniczego i urządzeń I/O.

Zgodność modelu

Modele H6X obsługują Seamless Failover (płynne przełączanie zasilania).
Mikrofon nie jest dostępny w modelach H6X.
