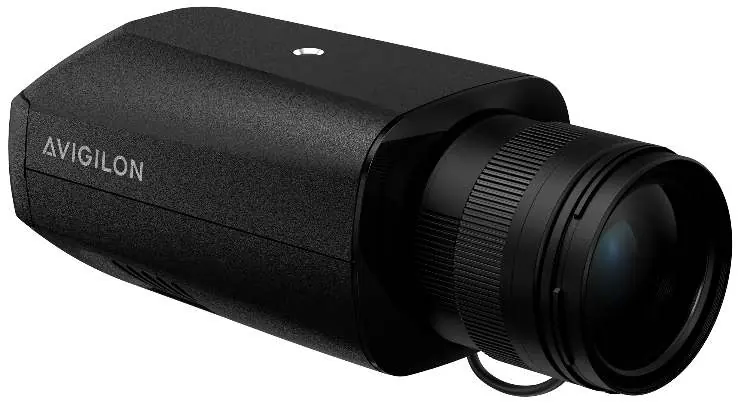

Instrukcja instalacji kamery Avigilon H6X Box Camera

Najważniejsze informacje

Niniejsza instrukcja dotyczy instalacji i konfiguracji kamer z serii Avigilon H6X. Instalacja powinna być przeprowadzona wyłącznie przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Kamera wymaga wstępnej konfiguracji użytkownika z uprawnieniami administratora przed rozpoczęciem pracy.

Opis urządzenia

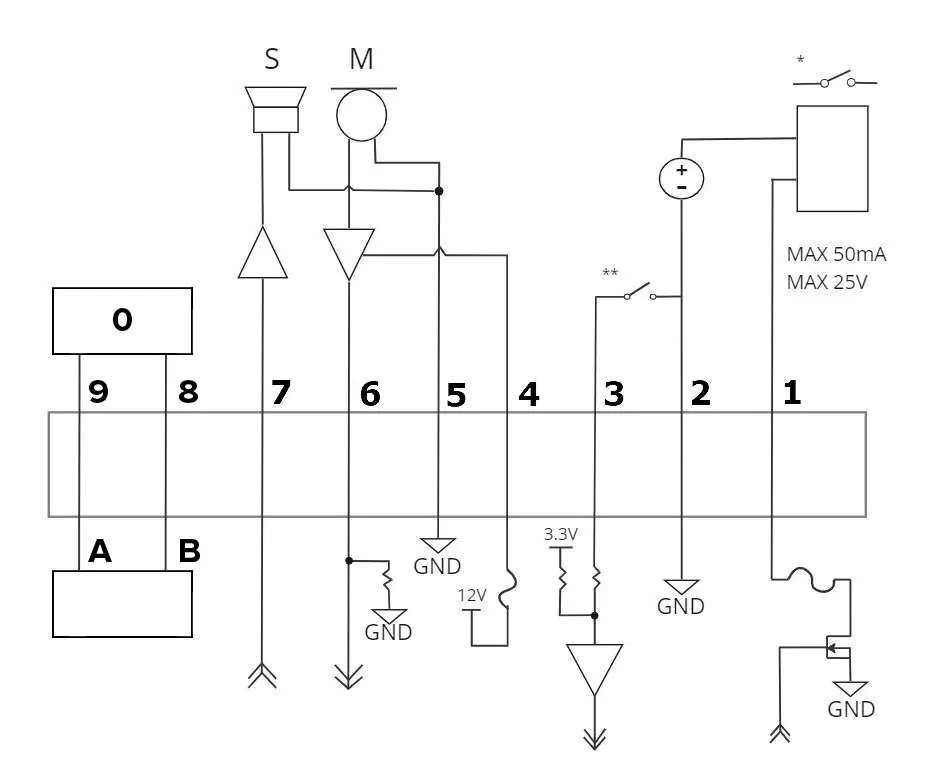

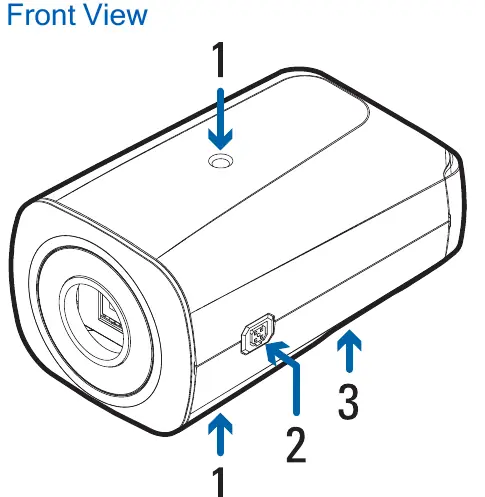

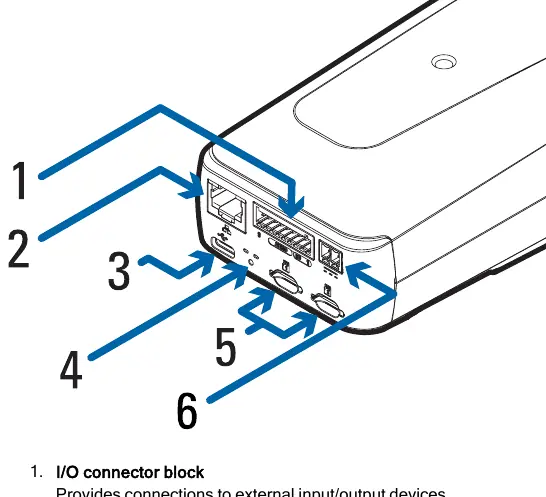

Kamera posiada punkty montażowe na górze i dole obudowy (gwint 1/4"-20 UNC). Na tylnym panelu znajdują się: port Ethernet (z obsługą PoE), port USB-C (dla adaptera Wi-Fi), sloty na karty microSD, złącze zasilania oraz blok złączy I/O.

Montaż kamery

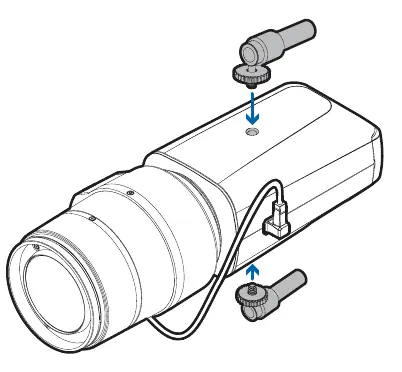

Kamerę można zamontować na wsporniku, w obudowie lub na statywie. Użyj standardowych śrub fotograficznych. Upewnij się, że uchwyt montażowy jest przystosowany do powierzchni i wytrzymuje ciężar minimum 0,7 kg.

Podłączenie zasilania i kabli

Kamerę można zasilać na dwa sposoby:

• Power over Ethernet (PoE) Class 3: Zasilanie przez kabel sieciowy podłączony do portu Ethernet.
• Zasilanie zewnętrzne: Podłączenie źródła 12-24 V DC do bloku złączy zasilania.

Kamera obsługuje funkcję Seamless Failover, umożliwiającą płynne przełączanie między zasilaniem zewnętrznym a PoE w przypadku awarii jednego ze źródeł.

Konfiguracja początkowa

Po podłączeniu kamery do sieci, należy utworzyć konto administratora. Można to zrobić poprzez:

• Interfejs przeglądarki internetowej (wpisując adres IP kamery).
• Narzędzie Camera Configuration Tool.
• Oprogramowanie Avigilon Unity Video lub Avigilon Control Center.
• Avigilon Cloud Services (ACS).

Ustawienia obiektywu

Dla obiektywów iCS należy użyć ustawień zoomu i ostrości w interfejsie kamery. W przypadku obiektywów CS, po zamontowaniu należy ręcznie wyostrzyć obraz, dokręcić śruby, a następnie w systemie wybrać opcję Reinitialize Lens i użyć funkcji Auto Focus.

Rozwiązywanie problemów

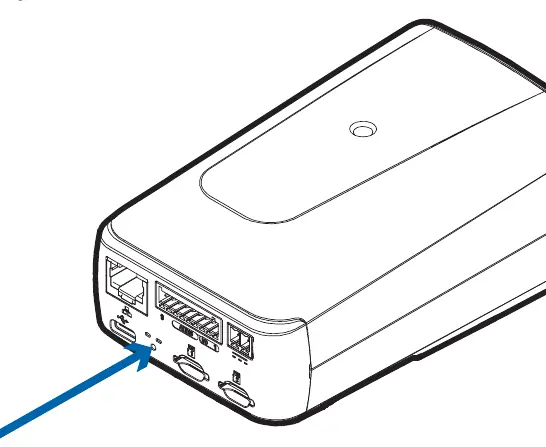

Jeśli kamera nie działa poprawnie, sprawdź stan diod LED. W przypadku problemów z siecią lub brakiem obrazu, zaleca się wykonanie resetu do ustawień fabrycznych za pomocą przycisku firmware revert znajdującego się na tylnym panelu (przytrzymaj przez 3 sekundy za pomocą spinacza).
