Instrukcja instalacji kamery PTZ Avigilon H5A z IR
Kompletny przewodnik instalacji i konfiguracji kamery PTZ Avigilon H5A z IR. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie i przewody, skonfigurować pamięć microSD oraz rozwiązywać problemy z siecią.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kamera Avigilon H5A PTZ wymaga zasilania PoE 802.3bt 90W lub zewnętrznego zasilacza 24V AC/DC. Instalacja wymaga dedykowanego uchwytu ściennego lub NPT. Pierwsze uruchomienie wymaga utworzenia konta administratora przez interfejs webowy lub oprogramowanie Avigilon. str. 13, 16, 26
Najważniejsze czynności
- Montaż uchwytu str. 14
- Podłączenie zasilania str. 18, 26
- Reset do ustawień fabrycznych str. 32
Pierwsze uruchomienie
- Utworzenie użytkownika str. 23
Problemy i rozwiązania
Brak wideo w zimnym otoczeniu
Poczekaj do 60 minut na rozgrzanie kamery.
str. 35Konserwacja i reset
- Reset fizyczny str. 32
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | PoE 802.3bt 90W / 24V AC/DC | Wymagane zasilanie | str. 13, 26 |
Gdzie szukać w PDF
- Instalacja str. 6, 14
- Podłączenie kabli str. 10, 18
- Rozwiązywanie problemów str. 28, 35
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji i konfiguracji kamer Avigilon H5A PTZ z oświetlaczem IR. Kluczowe wymagania obejmują zasilanie PoE 802.3bt 90W lub zewnętrzne zasilanie 24V AC/DC. Instalacja musi być przeprowadzona przez wykwalifikowany personel. Kamera wymaga dedykowanego uchwytu ściennego lub NPT (sprzedawanych oddzielnie).
Opis urządzenia

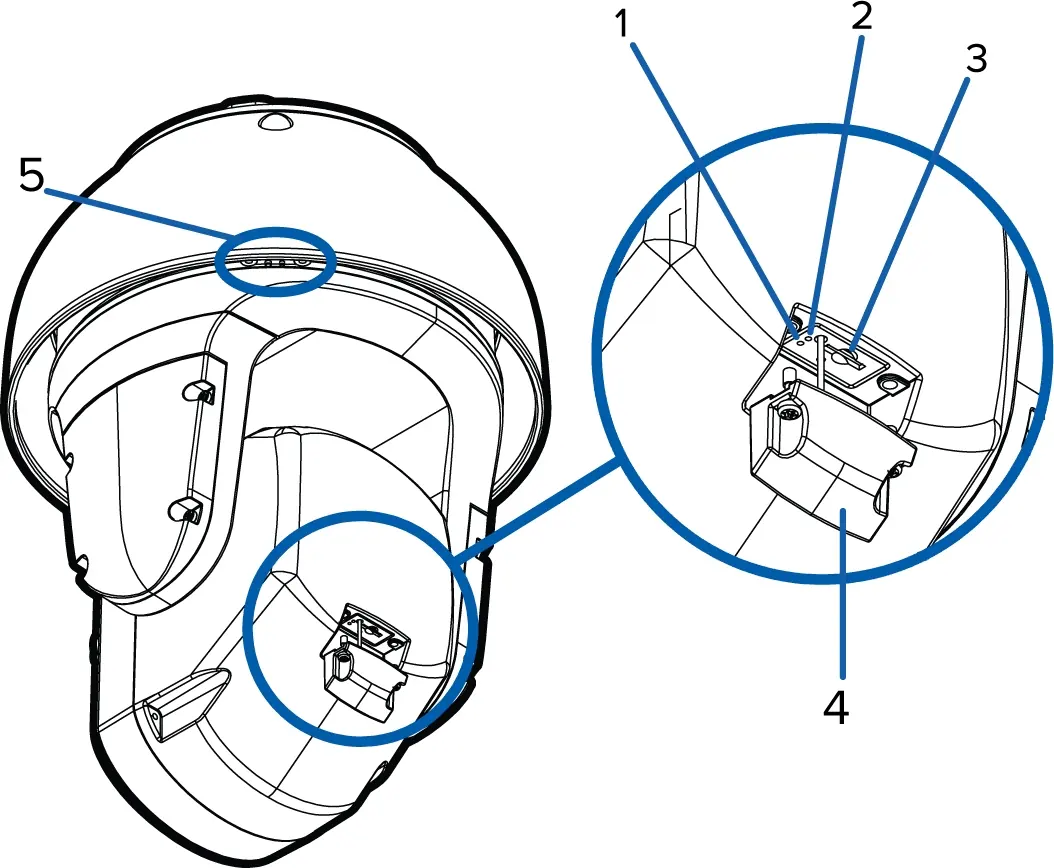

Kamera posiada wbudowany oświetlacz IR, wycieraczkę (w wybranych modelach) oraz gniazdo kart microSD. Z tyłu urządzenia znajdują się wskaźniki LED (Link oraz Connection Status), gniazdo karty microSD oraz miejsce montażu opcjonalnego spryskiwacza. Na górze znajduje się punkt mocowania linki zabezpieczającej, port Ethernet oraz wyprowadzenia kabli zasilających i I/O.
Montaż i instalacja
Kamerę można zamontować na dwa sposoby:

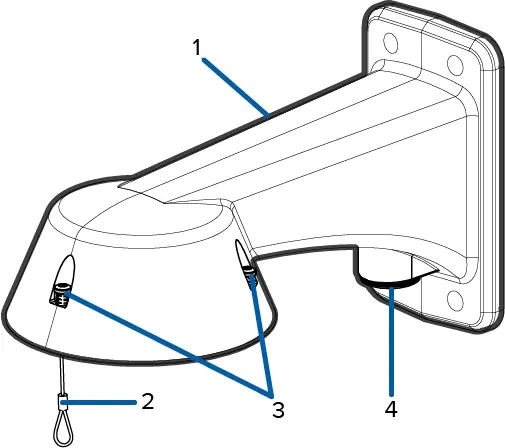

- Uchwyt ścienny (Pendant Wall Mount): Do montażu na pionowych powierzchniach. Wymaga użycia szablonu montażowego i wywiercenia czterech otworów.
- Uchwyt NPT: Do montażu na rurach 1-1/2" NPT. Wymaga adaptera (nie dołączony do zestawu) oraz uszczelnienia gwintów taśmą teflonową.
Podczas montażu należy zawsze używać linki zabezpieczającej, aby zapobiec upadkowi kamery. Upewnij się, że żadne kable nie są przytrzaśnięte między obudową kamery a adapterem montażowym.
Podłączenie kabli
Kamera nie obsługuje kabli z grubymi osłonami (boots/strain reliefs). Należy usunąć zaślepki dławików kablowych. Zasilanie można podłączyć przez PoE (injector 802.3bt 90W) lub zewnętrzne źródło 24V AC/DC. Kable I/O służą do podłączenia urządzeń zewnętrznych, takich jak mikrofony, głośniki czy przekaźniki.
Konfiguracja
Po podłączeniu zasilania i sieci, należy skonfigurować kamerę:
- Użytkownik: Przy pierwszym uruchomieniu konieczne jest utworzenie konta administratora przez interfejs webowy, narzędzie Avigilon Camera Configuration Tool lub oprogramowanie Avigilon Control Center.
- Adres IP: Kamera automatycznie pobiera adres IP przez DHCP. Jeśli serwer DHCP jest niedostępny, używa protokołu Zeroconf (podsieć 169.254.0.0/16).
- Pamięć: Kartę microSD należy włożyć do gniazda pod pokrywą (wymagany klucz T10). Zalecana pojemność to 64 GB lub więcej, klasa 10.
Konserwacja i czyszczenie
W przypadku zabrudzenia obiektywu lub okna IR, należy użyć funkcji wycieraczki (jeśli dostępna) lub wyczyścić powierzchnię ręcznie. Używaj wyłącznie mydła w płynie lub łagodnego detergentu oraz ściereczki z mikrofibry. Nie używaj silnych detergentów.
Rozwiązywanie problemów

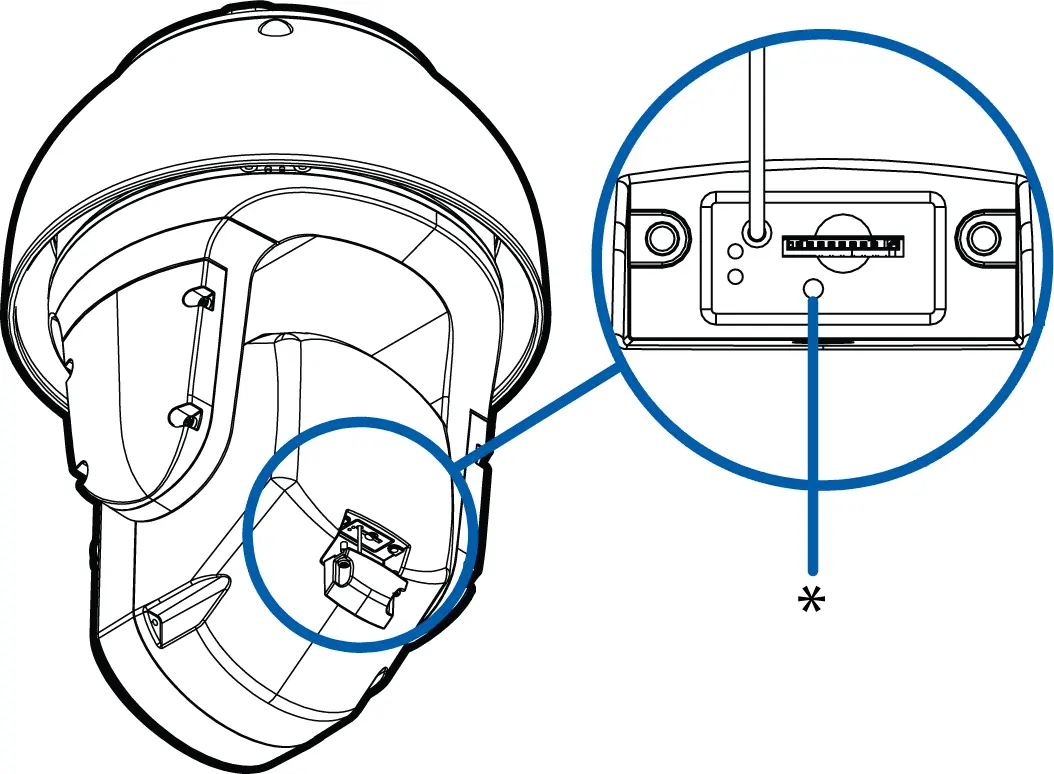

W przypadku problemów z obrazem w niskich temperaturach (poniżej -10°C), kamera może wymagać do 60 minut na rozgrzanie (tryb cold start). Jeśli diody LED wskazują błąd, sprawdź zasilanie i kabel sieciowy. Reset do ustawień fabrycznych wykonuje się za pomocą przycisku "firmware revert" znajdującego się pod pokrywą karty SD.
Praktyczna pomoc
Typowe problemy
Wideo nie wyświetla się po uruchomieniu w zimnym otoczeniu
Kamera może potrzebować do 60 minut na rozgrzanie. Upewnij się, że używasz zasilania 95W PoE lub zewnętrznego zasilacza.
Diody LED nie świecą
Sprawdź zasilanie i kabel sieciowy. Jeśli problem trwa, wykonaj reset do ustawień fabrycznych przyciskiem fizycznym.
Przed użyciem
- Upewnij się, że masz zasilacz PoE 802.3bt 90W lub zasilacz 24V AC/DC.
- Przygotuj narzędzia: klucze T10 i T20.
- Sprawdź, czy miejsce montażu jest odpowiednie dla wybranego uchwytu (ścienny lub NPT).
- Upewnij się, że kable nie mają grubych osłon (boots/strain reliefs).
Parametry w praktyce
- PoE 802.3bt 90W
- Wymagane zasilanie dla pełnej funkcjonalności kamery.
- IP66/IP67/IP68
- Klasa odporności na warunki atmosferyczne.
Ilustracje i schematy

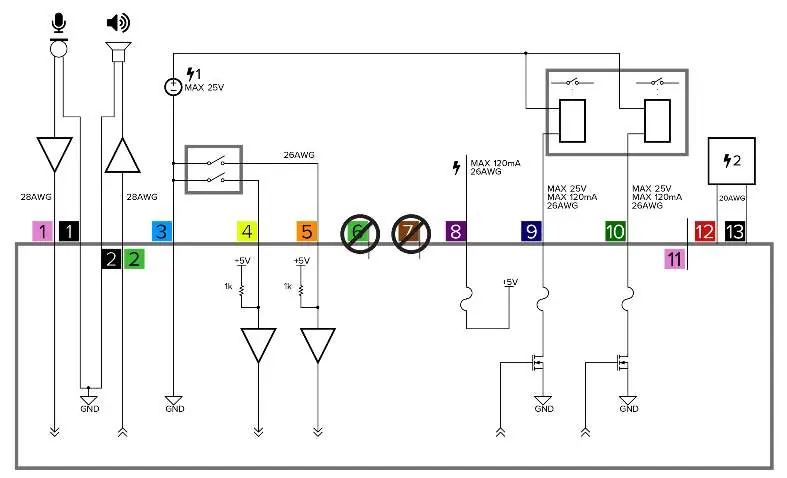

- Schemat połączeń I/O pokazuje piny dla audio, wejść cyfrowych i zasilania.
- Rysunki montażowe pokazują sposób prowadzenia kabli przez uchwyt ścienny lub NPT.
Zgodność modelu
- Wymaga uchwytu ściennego (IRPTZ-MNT-WALL1) lub NPT (IRPTZ-MNT-NPTA1) sprzedawanych oddzielnie.
- Nie używać kabli z grubymi osłonami (boots/strain reliefs).
