Instrukcja obsługi kamery sieciowej Avigilon H5A Box
Kompletny przewodnik instalacji i konfiguracji kamery Avigilon H5A Box. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć zasilanie, skonfigurować sieć, utworzyć konto administratora oraz rozwiązywać typowe problemy techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kamera Avigilon H5A Box wymaga montażu na uchwycie o nośności min. 0,7 kg, podłączenia zasilania (PoE lub zewnętrzne 12V/24V) oraz konfiguracji użytkownika z uprawnieniami administratora przez interfejs webowy lub oprogramowanie Avigilon przed pierwszym użyciem. str. 3, 4, 10, 11
Najważniejsze czynności
- Montaż kamery str. 3, 10
- Podłączenie zasilania i sieci str. 4, 11, 15
- Utworzenie konta administratora str. 4, 11
Pierwsze uruchomienie
- Utwórz użytkownika z uprawnieniami administratora przez interfejs webowy lub oprogramowanie Avigilon. str. 4, 11
Problemy i rozwiązania
Dioda LED nie świeci lub miga nietypowo
Wykonaj reset do ustawień fabrycznych za pomocą przycisku sprzętowego.
str. 11, 12, 13Konserwacja i reset
- Naciśnij i przytrzymaj przycisk resetowania (firmware revert) przez 3 sekundy przy włączonym zasilaniu. str. 13, 20
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | PoE (48 V DC, 7 W min) lub 12 V DC / 24 V AC (7-8 W min) | Wymagania dotyczące zasilania urządzenia. | str. 3, 15 |
Gdzie szukać w PDF
- Opis złączy str. 2, 9
- Instalacja i montaż str. 3, 10
- Resetowanie do ustawień fabrycznych str. 13, 20
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące instalacji i obsługi kamery Avigilon H5A Box. Przed przystąpieniem do montażu należy upewnić się, że urządzenie jest zasilane zgodnie ze specyfikacją (PoE Class 3 lub zewnętrzne 12 V DC / 24 V AC) oraz że uchwyt montażowy posiada certyfikat UL i wytrzymuje obciążenie minimum 0,7 kg. Kamera nie posiada domyślnej nazwy użytkownika ani hasła, dlatego pierwszym krokiem po instalacji jest utworzenie konta administratora.

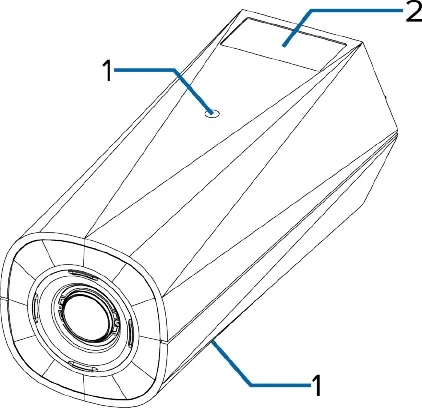

Opis urządzenia
Kamera posiada złącza umożliwiające wszechstronną integrację:
- Złącze I/O: Do podłączenia zewnętrznych urządzeń wejścia/wyjścia.
- Złącze Audio/Video: Gniazdo 3,5 mm dla mikrofonu, głośnika lub monitora (tylko modele 2.0 MP).
- Port Ethernet: Do transmisji danych i zasilania PoE.
- Gniazdo kart SD: Do lokalnego zapisu nagrań.
- Port Micro USB: Do podłączenia adaptera Wi-Fi.
Instalacja
Montaż kamery powinien być przeprowadzony przez wykwalifikowany personel. Kamera posiada punkty montażowe na górze i na dole obudowy, kompatybilne ze standardowymi śrubami fotograficznymi 1/4"-20 UNC. Należy unikać instalacji w pobliżu źródeł ciepła oraz chronić kable przed nadmiernym naprężeniem.
Podłączenie przewodów
Kamera może być zasilana przez PoE lub zewnętrzne źródło zasilania. W przypadku korzystania z zewnętrznego zasilania należy użyć dostarczonego bloku złączy. Podłączenie urządzeń zewnętrznych (np. czujników, przekaźników) odbywa się przez blok złączy I/O. Szczegółowe schematy pinów znajdują się w sekcji dotyczącej podłączeń.
Konfiguracja
Po podłączeniu zasilania i sieci, należy skonfigurować kamerę:
- Utworzenie użytkownika: Użyj interfejsu webowego, narzędzia Camera Configuration Tool lub oprogramowania Avigilon Control Center, aby utworzyć konto administratora.
- Adres IP: Kamera automatycznie pobiera adres IP przez DHCP. W razie braku serwera DHCP, używa protokołu Zeroconf (169.254.0.0/16).
- Karta SD: Zaleca się użycie karty o pojemności 8 GB lub większej z prędkością zapisu klasy 10.
Rozwiązywanie problemów
W przypadku problemów z działaniem kamery, należy sprawdzić stan diod LED. Jeśli kamera nie reaguje lub występują błędy, można wykonać reset do ustawień fabrycznych za pomocą przycisku sprzętowego znajdującego się z tyłu urządzenia. Należy przytrzymać przycisk przez 3 sekundy przy włączonym zasilaniu.
Praktyczna pomoc
Typowe problemy
Brak zasilania lub połączenia sieciowego
Sprawdź, czy kamera otrzymuje zasilanie (PoE lub zewnętrzne) i czy kabel sieciowy jest sprawny. Upewnij się, że diody LED wskazują aktywność.
Dioda LED miga w nietypowy sposób
Wykonaj reset do ustawień fabrycznych za pomocą przycisku sprzętowego (firmware revert button), ponieważ reset przez interfejs webowy może być nieskuteczny.
Brak dostępu do kamery po instalacji
Upewnij się, że utworzyłeś konto administratora. Kamery wyprodukowane po 1 stycznia 2020 r. nie mają domyślnego loginu ani hasła.
Przed użyciem
- Upewnij się, że masz śrubokręt płaski o szerokości ostrza 2 mm.
- Sprawdź, czy uchwyt montażowy jest zgodny z UL i wytrzymuje min. 0,7 kg.
- Przygotuj zasilanie: PoE (Class 3) lub 12 V DC / 24 V AC.
- Sprawdź, czy karta SD (opcjonalnie) ma prędkość zapisu klasy 10 lub lepszą.
Parametry w praktyce
- PoE (Power over Ethernet)
- Zasilanie kamery przez kabel sieciowy (wymagane 48 V DC, 7 W min).
Ilustracje i schematy

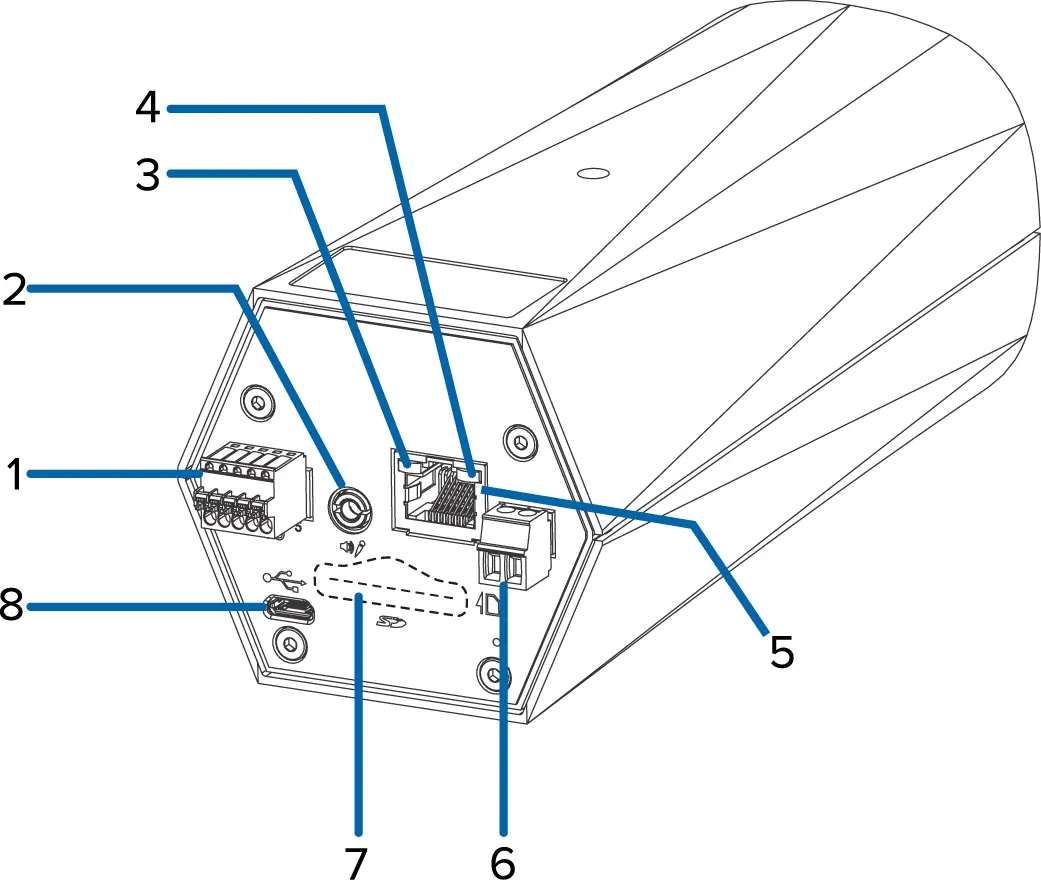

- Schemat tylnego panelu pokazuje lokalizację złączy I/O, audio/wideo, portu Ethernet, zasilania, slotu SD oraz portu USB.
- Schemat pinów złącza A/V wskazuje odpowiednie przewody dla wejścia audio, wyjścia wideo i masy.

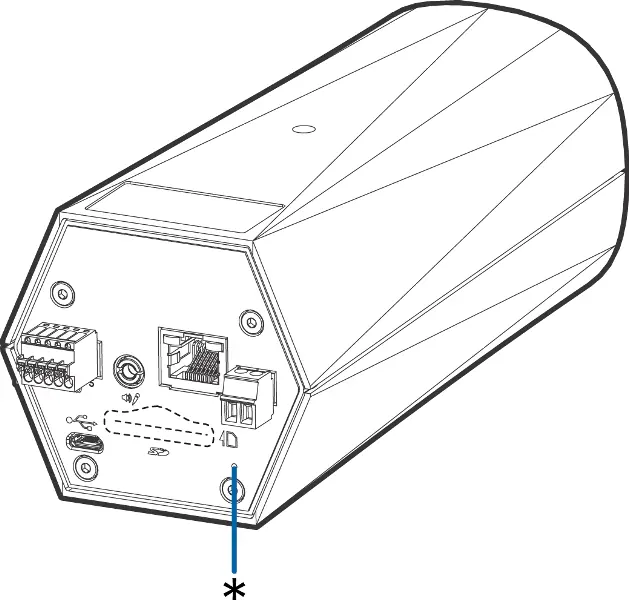

- Przycisk resetowania (firmware revert) znajduje się z tyłu kamery i wymaga użycia spinacza biurowego.
Zgodność modelu
- Tylko modele 2.0 MP obsługują podłączenie zewnętrznego monitora wideo.
- Kamera wymaga zasilacza UL Listed klasy 2 lub LPS.
