Instrukcja obsługi hub USB-C Axagon HMC-UFO
Kompletny przewodnik użytkownika dla hubu USB-C Axagon HMC-UFO. Dowiedz się, jak zainstalować dysk M.2 SSD, podłączyć urządzenie do komputera, zainicjalizować dysk oraz wykorzystać wszystkie porty, w tym HDMI 4K i Power Delivery 100W.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Axagon HMC-UFO to wielofunkcyjny hub USB-C, który łączy w sobie funkcje stacji dokującej, czytnika kart pamięci oraz zewnętrznej obudowy na dysk M.2 SSD (NVMe lub SATA). Urządzenie umożliwia transfer danych z prędkością do 10Gbps, obsługę wideo 4K/60Hz przez HDMI oraz ładowanie Power Delivery o mocy do 100W.
Montaż dysku M.2 SSD
- Otwieranie: Przesuń pokrywę obudowy zgodnie z oznaczeniem "OPEN" na obudowie.
- Instalacja: Włóż dysk M.2 SSD do slotu.
- Zabezpieczenie: Użyj dołączonego elementu mocującego, aby zablokować dysk w slocie.
- Zamykanie: Zamknij pokrywę obudowy, przesuwając ją w stronę oznaczenia "CLOSE".
Podłączenie i obsługa
Urządzenie działa w trybie Plug & Play. Wystarczy podłączyć hub do portu USB-C w komputerze. Jeśli używasz wymagających urządzeń peryferyjnych, podłącz zasilacz USB-C do portu PD w hubie, aby zapewnić odpowiednie zasilanie.
Inicjalizacja dysku
Po pierwszym podłączeniu dysku M.2 SSD do komputera, może być konieczna jego inicjalizacja w systemie operacyjnym:
- Otwórz "Zarządzanie dyskami" w systemie Windows.
- Znajdź nowy dysk i zainicjalizuj go, aby był widoczny w systemie plików.
Specyfikacja techniczna
- Interfejs: USB-C 10Gbps.
- Obsługa dysków: M.2 SSD NVMe oraz SATA (rozmiary 2242, 2260, 2280).
- Wideo: HDMI 4K/60Hz (wymaga obsługi DisplayPort Alternate Mode przez port USB-C komputera).
- Zasilanie: USB-C Power Delivery do 100W.
- Porty: 2x USB-A 10Gbps, czytnik kart SD/microSD, wyjście audio 3.5mm.
Bezpieczeństwo i utylizacja
Nie używaj urządzenia w środowiskach łatwopalnych lub wybuchowych. Po zakończeniu eksploatacji nie wyrzucaj urządzenia do zwykłych odpadów domowych; oddaj je do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi przepisami.
Informacje o producencie
AXAGON
Praktyczna pomoc
Typowe problemy
Dysk M.2 SSD nie jest widoczny w systemie.
Należy zainicjalizować dysk w narzędziu "Zarządzanie dyskami" systemu operacyjnego.
Wyjście HDMI nie przesyła obrazu.
Upewnij się, że port USB-C w komputerze obsługuje tryb DisplayPort Alternate Mode.
Urządzenia podłączone do huba nie działają stabilnie.
Podłącz zewnętrzny zasilacz USB-C do portu PD w hubie, aby zapewnić wystarczającą moc.
Przed użyciem
- Sprawdź, czy dysk M.2 SSD jest typu NVMe lub SATA.
- Upewnij się, że komputer posiada port USB-C z obsługą przesyłu danych.
- Przygotuj dysk M.2 SSD o rozmiarze 2242, 2260 lub 2280.
- Sprawdź, czy posiadasz zasilacz USB-C, jeśli planujesz korzystać z funkcji Power Delivery.
Ilustracje i schematy

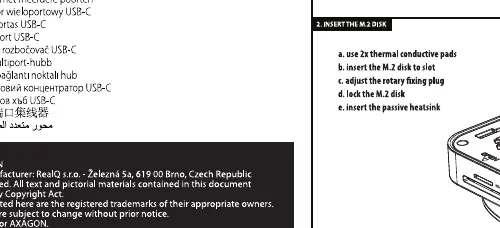

- Otwieranie obudowy: Przesuń pokrywę zgodnie z kierunkiem strzałki OPEN.

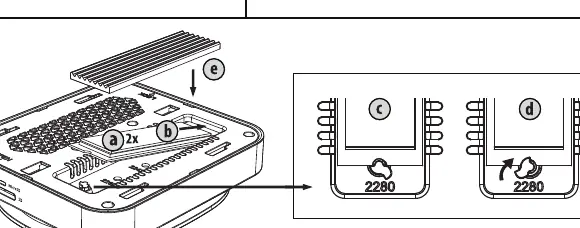

- Montaż dysku: Włóż dysk do slotu i zabezpiecz go zgodnie z instrukcją.
- Zamykanie: Przesuń pokrywę w stronę CLOSE po zamontowaniu dysku.
Zgodność modelu
- Obsługuje dyski M.2 SSD NVMe oraz SATA.
- Wymaga portu USB-C z obsługą DisplayPort Alt Mode dla HDMI.
- Kompatybilny z systemami Windows, macOS, Linux, Android.
