Instrukcja montażu głowicy prysznicowej AXOR One 280 2-Jet
Kompletny przewodnik instalacji i konserwacji głowicy prysznicowej AXOR One 280 2-Jet. Dowiedz się, jak poprawnie zamontować urządzenie, czyścić dysze oraz rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje montaż głowicy prysznicowej AXOR One 280 2-Jet. Kluczowe kroki obejmują przygotowanie osłony tynku, montaż wspornika, wypoziomowanie oraz instalację głowicy na ramieniu prysznicowym. str. 1, 6, 13
Najważniejsze czynności
- Przygotowanie osłony tynku str. 6
- Montaż wspornika i poziomowanie str. 10, 11
- Montaż głowicy prysznicowej str. 13
Problemy i rozwiązania
Słaby przepływ wody
Wyczyść filtry lub sprawdź ciśnienie wody w systemie.
str. 16Konserwacja i reset
- Czyszczenie dysz i filtrów str. 15
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Przepływ 48481XX1 | 2.5 GPM (9.5 L/min) | Maksymalny przepływ wody | str. 2 |
| Przepływ 48482XX1 | 1.75 GPM (6.6 L/min) | Maksymalny przepływ wody | str. 2 |
Gdzie szukać w PDF
- Dane techniczne i uwagi instalacyjne str. 2
- Kroki montażu str. 6, 7, 8, 9
- Części zamienne str. 14
- Czyszczenie str. 15
- Rozwiązywanie problemów str. 16, 17
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i konserwacji głowicy prysznicowej AXOR One 280 2-Jet (modele 48481XX1 oraz 48482XX1). Instalacja powinna być przeprowadzona przez wykwalifikowanego hydraulika. Przed przystąpieniem do prac należy upewnić się, że dopływ wody jest odcięty, a powierzchnia montażowa jest równa i stabilna.
Wymagania instalacyjne
- Wymagany zawór podtynkowy: #35361181 (dla Australii #35361180).
- Maksymalna temperatura wody na wyjściu nie powinna przekraczać 120°F (49°C), a w stanie Massachusetts 112°F (44°C).
- Głowica jest ciężka (5,5 kg), należy zachować ostrożność podczas montażu.
Narzędzia
Do montażu wymagane są: klucze imbusowe (3 mm, 4 mm, 5 mm, 12 mm) oraz smar do armatury.
Instrukcja montażu

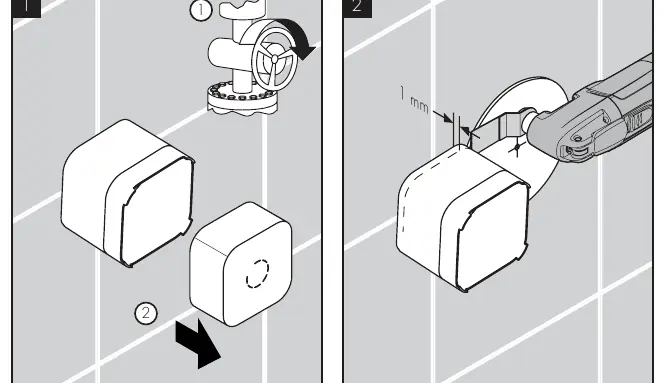

- Przygotuj powierzchnię ściany i przytnij osłonę tynku tak, aby wystawała 1 mm poza wykończoną ścianę.

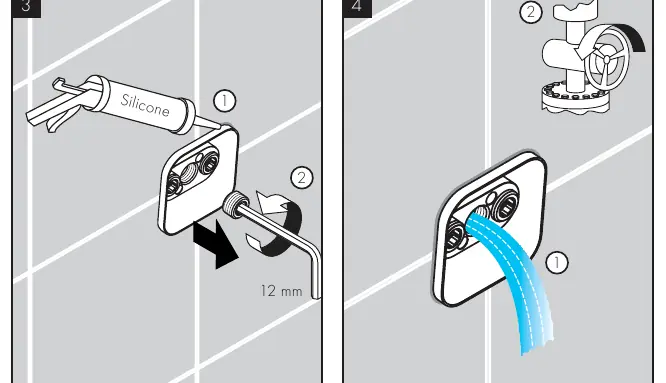

- Uszczelnij ścianę wokół osłony tynku za pomocą wodoodpornego uszczelniacza.
- Użyj klucza 12 mm, aby usunąć zatyczkę środkową, a następnie przepłucz instalację przez co najmniej 1 minutę.
- Wybierz odpowiednie śruby w zależności od głębokości osadzenia (oznaczenia min/max na osłonie tynku).

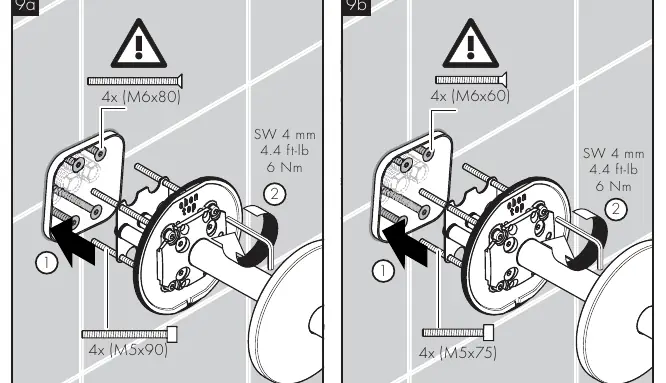

- Zamontuj wspornik, upewniając się, że jest wypoziomowany (użyj klucza 4 mm do regulacji).
- Zainstaluj rozetę ramienia prysznicowego, filtr oraz nasmaruj uszczelki typu o-ring.
- Wsuń głowicę prysznicową na ramię, aż usłyszysz kliknięcie, a następnie obróć o 1/4 obrotu w prawo. Zabezpiecz klipsem.
Czyszczenie i konserwacja

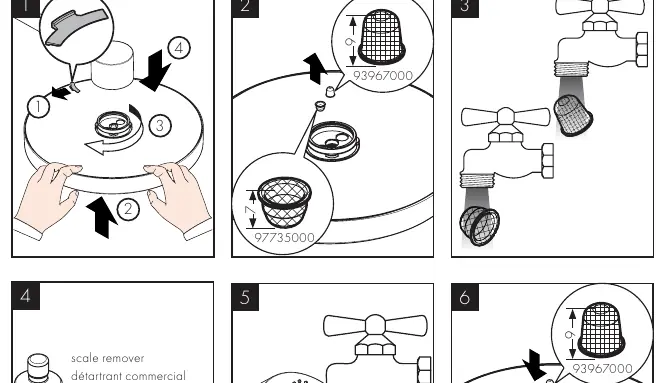

Aby zapobiec osadzaniu się kamienia, regularnie czyść dysze. Nie używaj agresywnych środków czyszczących zawierających kwas solny, mrówkowy, octowy lub wybielacze. Nie stosuj myjek parowych ani środków typu "bez spłukiwania". Po czyszczeniu zawsze spłucz produkt czystą wodą i wytrzyj do sucha miękką szmatką.
Rozwiązywanie problemów
W przypadku kapania wody po zamknięciu zaworu, jest to zazwyczaj normalny proces opróżniania głowicy. Jeśli przepływ jest słaby, sprawdź filtry (wymagają czyszczenia) lub ciśnienie wody w instalacji.
Informacje o producencie
AXOR
Praktyczna pomoc
Typowe problemy
Ciągłe kapanie z głowicy
Problem z zaworem odcinającym (nie jest częścią głowicy) – należy wykonać serwis zaworu zgodnie z instrukcją producenta.
Słaby przepływ wody
Zabrudzone filtry (wyczyść zgodnie z instrukcją na str. 15) lub zbyt niskie ciśnienie wody.
Kanały natryskowe nie działają poprawnie
Zabrudzone filtry lub osad z kamienia – wyczyść lub odkamień głowicę.
Przed użyciem
- Upewnij się, że główny zawór wody jest zamknięty.
- Sprawdź, czy powierzchnia ściany jest równa i gładka.
- Upewnij się, że posiadasz odpowiedni zawór podtynkowy (#35361181).
- Przygotuj klucze imbusowe 3, 4, 5 i 12 mm.
- Ustaw maksymalną temperaturę wody na wyjściu na max 49°C.
Ilustracje i schematy
- Schemat montażu przedstawia wymiary przyłącza, sposób montażu osłony tynku oraz procedurę instalacji głowicy na ramieniu.
Zgodność modelu
- Wymaga zaworu podtynkowego #35361181 (nie dołączony).
- Wersja dla Australii wymaga zaworu #35361180.
