Instrukcja montażu i obsługi systemu prysznicowego Delta 52001 Series

Kompletny przewodnik instalacji i użytkowania systemu prysznicowego Delta 52001 Series. Dowiedz się, jak bezpiecznie zamontować drążek przesuwny do kołków ściennych, zainstalować słuchawkę prysznicową oraz dbać o konserwację wykończenia...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

System prysznicowy Delta 52001 Series musi być montowany bezpośrednio do kołków ściennych (studs). Nie używaj go jako uchwytu do podciągania się; służy wyłącznie do asekuracji przy wchodzeniu i wychodzeniu z wanny/prysznica. str. 1

Najważniejsze czynności

Montaż drążka str. 1
Regulacja uchwytu słuchawki str. 2

Problemy i rozwiązania

Osady mineralne na słuchawce

Zdejmij słuchawkę z węża i zanurz w roztworze octu i wody (50/50) na 30 minut.

str. 2

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Maksymalne obciążenie	300 lbs	Maksymalna waga użytkownika dla asekuracji	str. 1
Przepływ wody	2.5 GPM	Maksymalne zużycie wody	str. 2

Gdzie szukać w PDF

Instrukcja montażu str. 1
Obsługa i konserwacja str. 2

Spis treści

Najważniejsze informacje z instrukcji

System prysznicowy Delta 52001 Series wymaga poprawnej instalacji, aby zapewnić bezpieczeństwo użytkownika. Kluczowym wymogiem jest montaż obu końców drążka przesuwnego bezpośrednio do kołków ściennych (studs). Drążek nie jest przeznaczony do podtrzymywania pełnej masy ciała, a jedynie do asekuracji podczas wchodzenia lub wychodzenia z wanny/prysznica. Maksymalne obciążenie wynosi 300 funtów (ok. 136 kg).

Narzędzia i przygotowanie

Do instalacji wymagane są następujące narzędzia:

Śrubokręt płaski
Wiertarka elektryczna
Wiertło 5/32 cala (do drewna)
Wiertło 1/4 cala z końcówką węglikową (tylko w przypadku wiercenia w płytkach ceramicznych)
Miękka ściereczka
Klucz nastawny lub kombinerki

Instalacja drążka przesuwnego

Zlokalizuj kołki ścienne za pomocą wykrywacza kołków.
Przyłóż drążek do ściany w wybranej pozycji (poziomo, pionowo lub pod kątem).
Zaznacz ołówkiem środki otworów montażowych na obu końcach.
Wywierć otwory pilotowe wiertłem 5/32 cala. Jeśli wiercisz przez płytki, najpierw użyj wiertła 1/4 cala z końcówką węglikową, aby przebić płytkę, a następnie wiertła 5/32 cala w głąb kołka.
Przykręć drążek do ściany za pomocą dołączonych wkrętów. Dokręcaj ręcznie.
W przypadku montażu z osłonami (concealed mount), nałóż osłony na otwory montażowe i dociśnij.

Obsługa i regulacja

System wyposażony jest w regulowany uchwyt słuchawki prysznicowej:

Regulacja uchwytu słuchawki prysznicowej

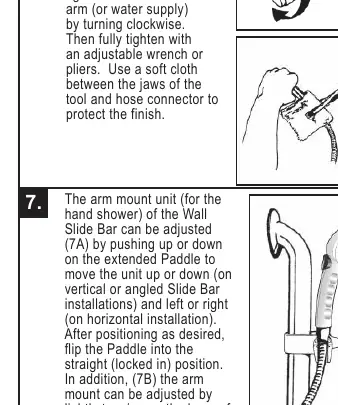

Regulacja wysokości/pozycji: Naciśnij lub podnieś łopatkę (paddle) na uchwycie, aby przesunąć go wzdłuż drążka. Po ustawieniu żądanej pozycji, przestaw łopatkę do pozycji zablokowanej.
Regulacja kąta: Uchwyt można obracać zgodnie lub przeciwnie do ruchu wskazówek zegara, aby ustawić odpowiedni kąt natrysku.

Czyszczenie i konserwacja

Aby zachować estetykę i sprawność systemu:

Do czyszczenia używaj łagodnego mydła i wody lub nieściernego środka czyszczącego.
W przypadku osadów mineralnych na słuchawce, zdejmij słuchawkę z węża i zanurz ją w roztworze octu i wody (proporcja 50/50) na 30 minut.
Regularnie sprawdzaj, czy drążek nie jest poluzowany.

Praktyczna pomoc

Typowe problemy

Drążek przesuwny jest niestabilny lub rusza się

Upewnij się, że oba końce drążka są przykręcone bezpośrednio do kołków ściennych (studs). Jeśli wkręty wchodzą tylko w płytę gipsowo-kartonową, montaż jest niebezpieczny.

Słuchawka prysznicowa ma słaby przepływ wody

Sprawdź, czy w słuchawce nie nagromadził się kamień. Zanurz słuchawkę w roztworze octu i wody na 30 minut.

Przed użyciem

Zlokalizuj kołki ścienne (studs) przed rozpoczęciem wiercenia.
Upewnij się, że posiadasz wiertło 5/32 cala do drewna.
Jeśli montujesz na płytkach, przygotuj wiertło 1/4 cala z końcówką węglikową.
Załóż okulary ochronne przed wierceniem.
Upewnij się, że w ścianie nie ma przewodów elektrycznych ani rur w miejscu wiercenia.

Parametry w praktyce

Maksymalne obciążenie: 300 funtów (ok. 136 kg) - tylko do asekuracji, nie do podciągania się.
Ogranicznik przepływu: Wbudowany ogranicznik do 2.5 GPM (galonów na minutę).

Ilustracje i schematy

Schemat montażu pokazuje różnicę między montażem odsłoniętym (exposed) a ukrytym (concealed) z użyciem osłon.
Rysunek techniczny wskazuje, że wkręty muszą przechodzić przez płytę ścienną bezpośrednio do kołka drewnianego.

Zgodność modelu

Jeśli istniejące ramię prysznicowe ma zintegrowane złącze kulowe, należy je wymienić na standardowe ramię z gwintem 1/2 cala.
