Instrukcja obsługi zasilacza UPS Delta 1KVA-3KVA

Szybki przewodnik po instalacji, obsłudze i konserwacji zasilacza UPS Delta 1KVA-3KVA. Dowiedz się, jak podłączyć urządzenie, skonfigurować tryby pracy, wymienić baterie oraz interpretować kody błędów.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Zasilacz UPS Delta 1KVA-3KVA to urządzenie typu On-Line z podwójną konwersją, przeznaczone do ochrony systemów krytycznych. Obsługuje montaż w szafie rack lub jako wieża (tower). Wymaga naładowania baterii przez 8 godzin przed pierwszym użyciem. str. 4, 7

Najważniejsze czynności

Włączanie/Wyłączanie UPS str. 9
Wymiana baterii str. 16

Pierwsze uruchomienie

Podłącz kabel wejściowy do sieci, naładuj baterie przez 8 godzin, a następnie podłącz urządzenia odbiorcze. str. 7

Problemy i rozwiązania

Output overload

Shut off less essential equipment connected to UPS.

str. 18

Set wiring fault

Turn the plug 180 degrees and plug it in.

str. 18

Konserwacja i reset

Procedura obejścia serwisowego (Maintenance Bypass): Włącz UPS, przejdź do ustawień trybu i ustaw Manual Bypass na ON. str. 17

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Napięcie wejściowe	208 - 300 Vac	Zakres napięcia wejściowego	str. 19
Czas przełączania	0 ms	Czas przełączania na baterię	str. 19

Gdzie szukać w PDF

Instalacja str. 4, 5, 6, 7
Konserwacja str. 15, 16, 17
Dane techniczne str. 19

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 5

Strona 6

Strona 7

Strona 11

Dodatkowe zdjęcie montażowe ze strony 12

Strona 12

Strona 16

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy zasilaczy UPS typu On-Line o mocy 1KVA-3KVA. Urządzenie zapewnia ochronę zasilania dla systemów krytycznych. Przed użyciem należy naładować baterie przez minimum 8 godzin. UPS nie jest przeznaczony do obsługi obciążeń indukcyjnych, takich jak silniki, suszarki do włosów czy odkurzacze.

Instalacja

Urządzenie może być montowane w szafie typu rack lub jako wieża (tower). Należy zapewnić odpowiednią wentylację (minimum 300 mm wolnej przestrzeni z tyłu i po bokach). Podłączenie do sieci musi odbywać się przez uziemione gniazdko z zabezpieczeniem bezpiecznikowym.

Podłączenie do sieci: Podłącz kabel wejściowy do UPS i do sieci. Bateria ładuje się automatycznie.
Podłączenie odbiorników: Podłącz urządzenia do gniazd wyjściowych dopiero po naładowaniu UPS.

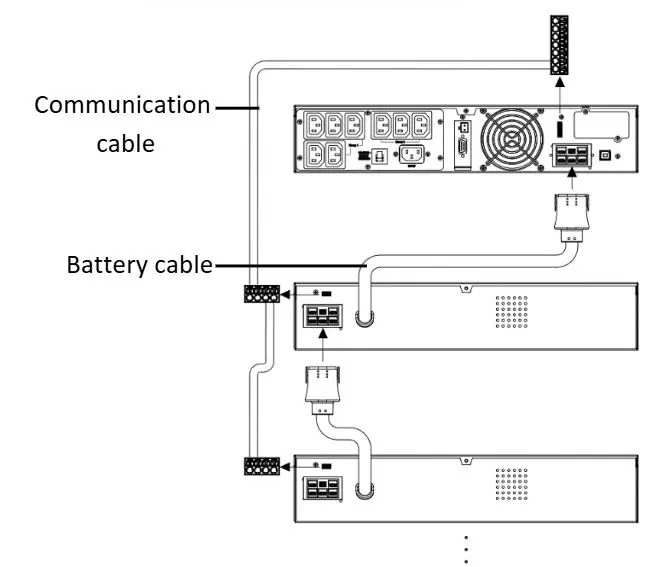

Zewnętrzne baterie: Instalacja zewnętrznych pakietów baterii powinna być wykonywana wyłącznie przez wykwalifikowany personel serwisowy.

Obsługa i interfejs

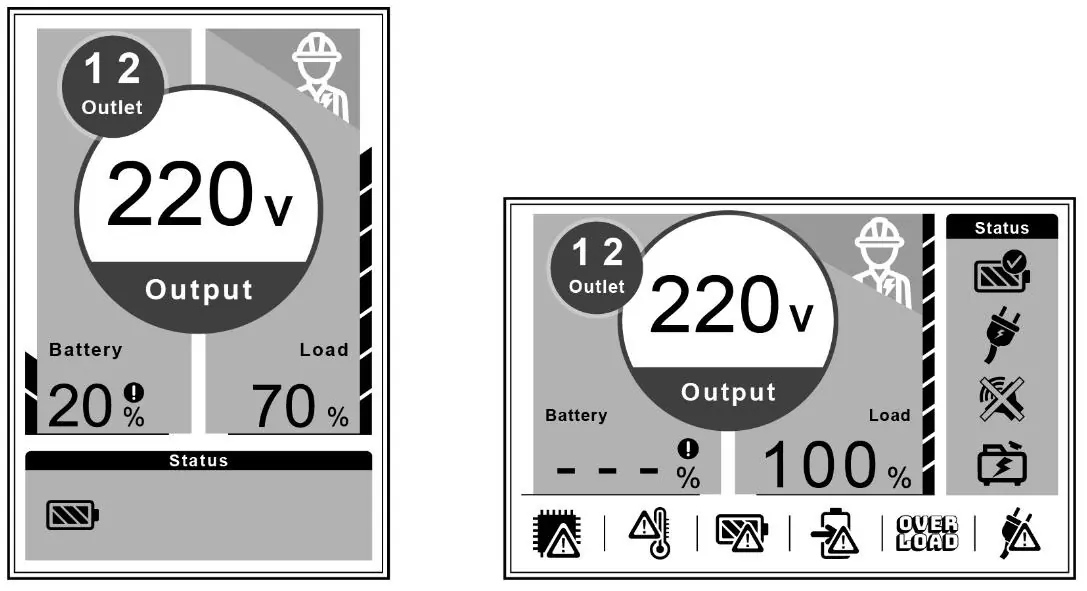

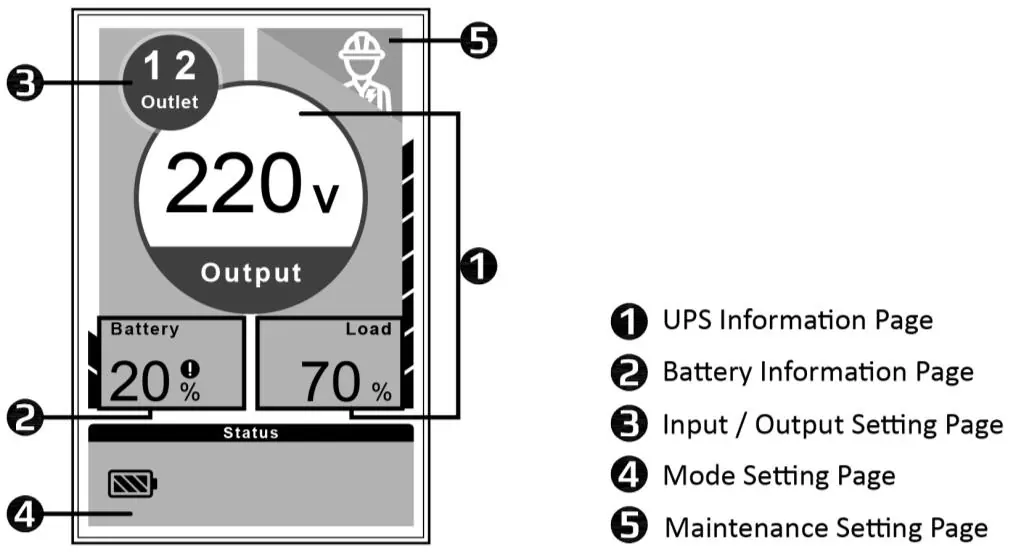

UPS wyposażony jest w ekran dotykowy. Główne funkcje obejmują:

Włączanie/Wyłączanie: Przytrzymaj przycisk ON/OFF przez 3 sekundy.
Tryby pracy: Line-Mode (normalny), Battery-Mode (zasilanie z baterii), Free Run Mode (dla niestabilnej częstotliwości), High-Efficiency Mode (oszczędność energii).
Regulacja ekranu: Kąt nachylenia ekranu można regulować, delikatnie naciskając jego krawędź.

Konserwacja i wymiana baterii

Zaleca się regularny przegląd baterii co 6-12 miesięcy w temperaturze 25°C. W przypadku konieczności wymiany baterii:

Zdejmij przedni panel.
Odkręć śruby i zdejmij metalową pokrywę baterii.
Odłącz kable baterii i wyjmij moduł.
Wymień na baterie tego samego typu i o tych samych parametrach.
Zainstaluj ponownie w odwrotnej kolejności.

Uwaga: Wymiana baterii w modelach typu Tower nie jest przeznaczona dla użytkownika końcowego – skontaktuj się z serwisem.

Rozwiązywanie problemów

W przypadku alarmu dźwiękowego lub ikony ostrzegawczej na ekranie, sprawdź tabelę kodów błędów w instrukcji. Częste problemy, takie jak przeciążenie (Output overload), wymagają odłączenia mniej istotnych urządzeń. W przypadku błędów typu "Output short" lub "Bus fault", należy skontaktować się z pomocą techniczną.

Praktyczna pomoc

Typowe problemy

Przeciążenie (Output overload)

Odłącz mniej istotne urządzenia podłączone do UPS. Urządzenie automatycznie przełączy się w tryb bypass, a po ustąpieniu przeciążenia wróci do normalnej pracy.

Błąd okablowania (Set wiring fault)

Obróć wtyczkę zasilającą o 180 stopni i podłącz ponownie.

Niskie napięcie wyjściowe

Odłącz obciążenie i zrestartuj UPS. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Wysoka temperatura

Upewnij się, że wentylatory działają poprawnie, a otwory wentylacyjne nie są zablokowane.

Przed użyciem

Naładuj baterie przez minimum 8 godzin przed pierwszym użyciem.
Upewnij się, że gniazdko zasilające jest uziemione.
Sprawdź, czy napięcie sieciowe jest zgodne z wymaganiami UPS (110V/220V).
Upewnij się, że nie podłączasz urządzeń indukcyjnych (np. silników, drukarek laserowych).
Zapewnij min. 300 mm wolnej przestrzeni wokół urządzenia dla wentylacji.

Parametry w praktyce

Pojemność (VA/W): Określa maksymalną moc urządzeń, które mogą być podłączone do UPS.
Czas przełączania: 0 ms – oznacza brak przerwy w zasilaniu przy przełączaniu na baterię.

Ilustracje i schematy

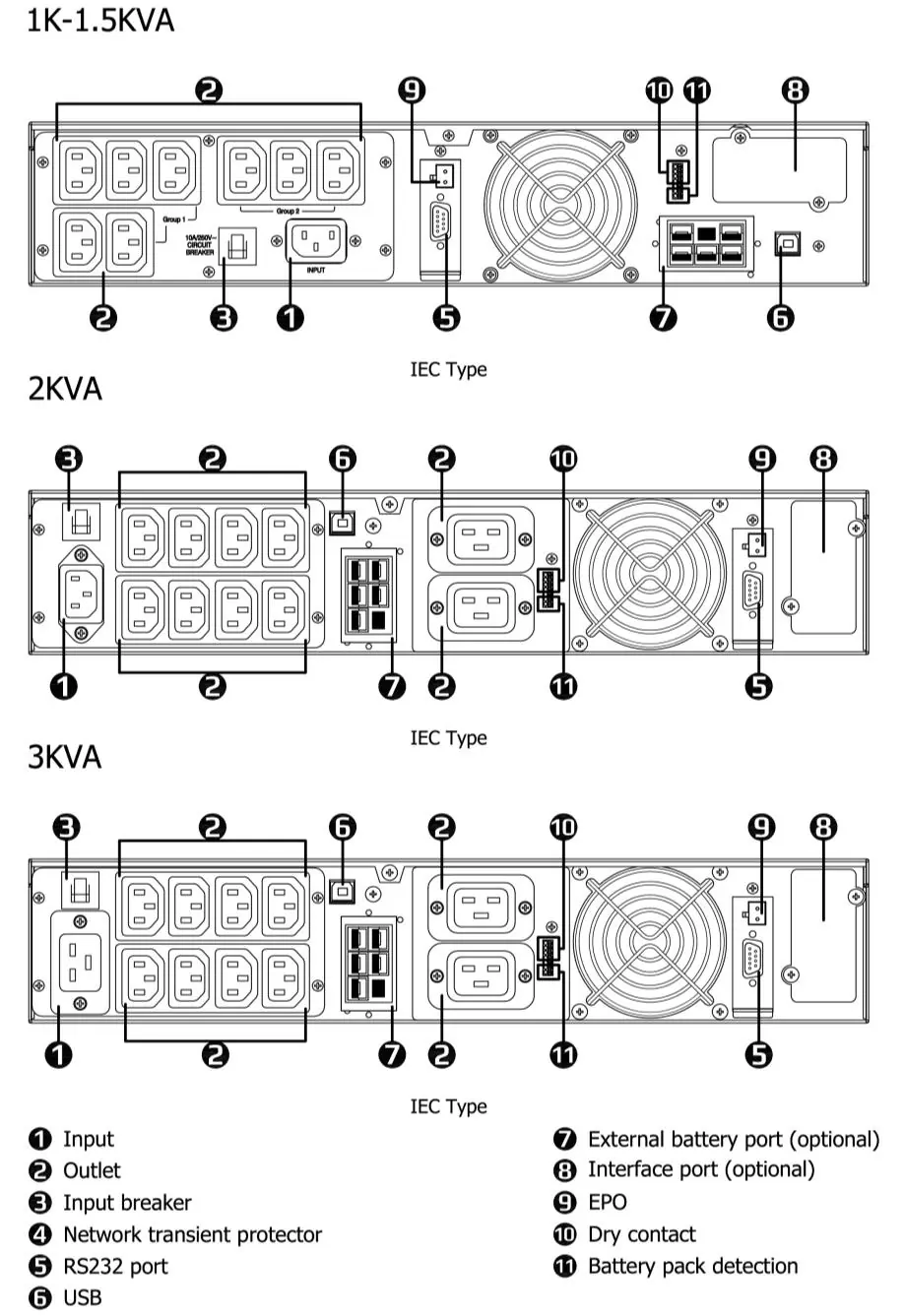

Schemat tylnego panelu pokazuje rozmieszczenie gniazd wyjściowych, portów komunikacyjnych (RS232, USB) oraz portu EPO.

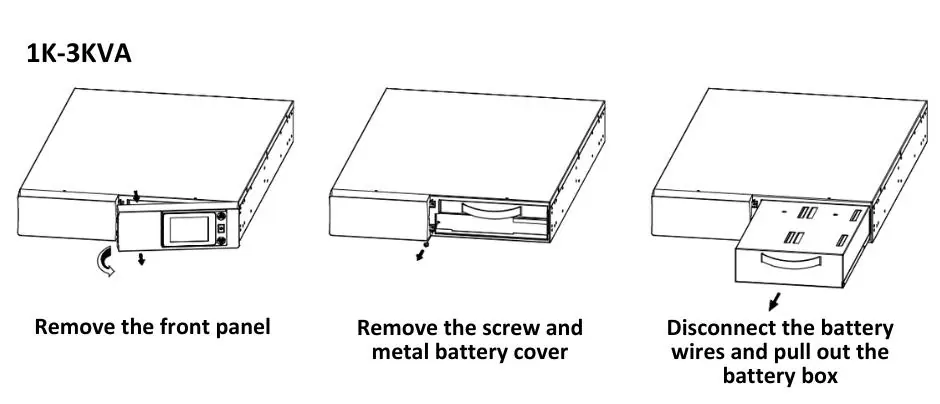

Schemat wymiany baterii ilustruje demontaż przedniego panelu i wysunięcie modułu bateryjnego.

Zgodność modelu

UPS nie jest kompatybilny z urządzeniami o dużym poborze mocy rozruchowej (np. odkurzacze, drukarki laserowe).
Wymiana baterii w modelach Tower wymaga kontaktu z serwisem.
