Lista części baterii kuchennej Delta 19978-DST, 9178-DST i 9678-DST

Szczegółowa lista części zamiennych i schemat budowy baterii kuchennych Delta serii 19978-DST, 9178-DST oraz 9678-DST. Zidentyfikuj potrzebne elementy montażowe i serwisowe.

Spis treści

Najważniejsze informacje o dokumencie

Niniejszy dokument jest oficjalną listą części zamiennych (exploded view) dla baterii kuchennych Delta modeli 19978-DST, 9178-DST oraz 9678-DST. Dokument służy do identyfikacji poszczególnych elementów baterii, ich numerów katalogowych (RP) oraz sposobu montażu.

Schemat budowy i lista części

Schemat przedstawia rozłożoną baterię na części pierwsze, co pozwala na precyzyjne zlokalizowanie uszkodzonego lub brakującego elementu. Każda część na rysunku jest oznaczona numerem katalogowym (np. RP51480, RP63195), który jest niezbędny przy zamawianiu części zamiennych.

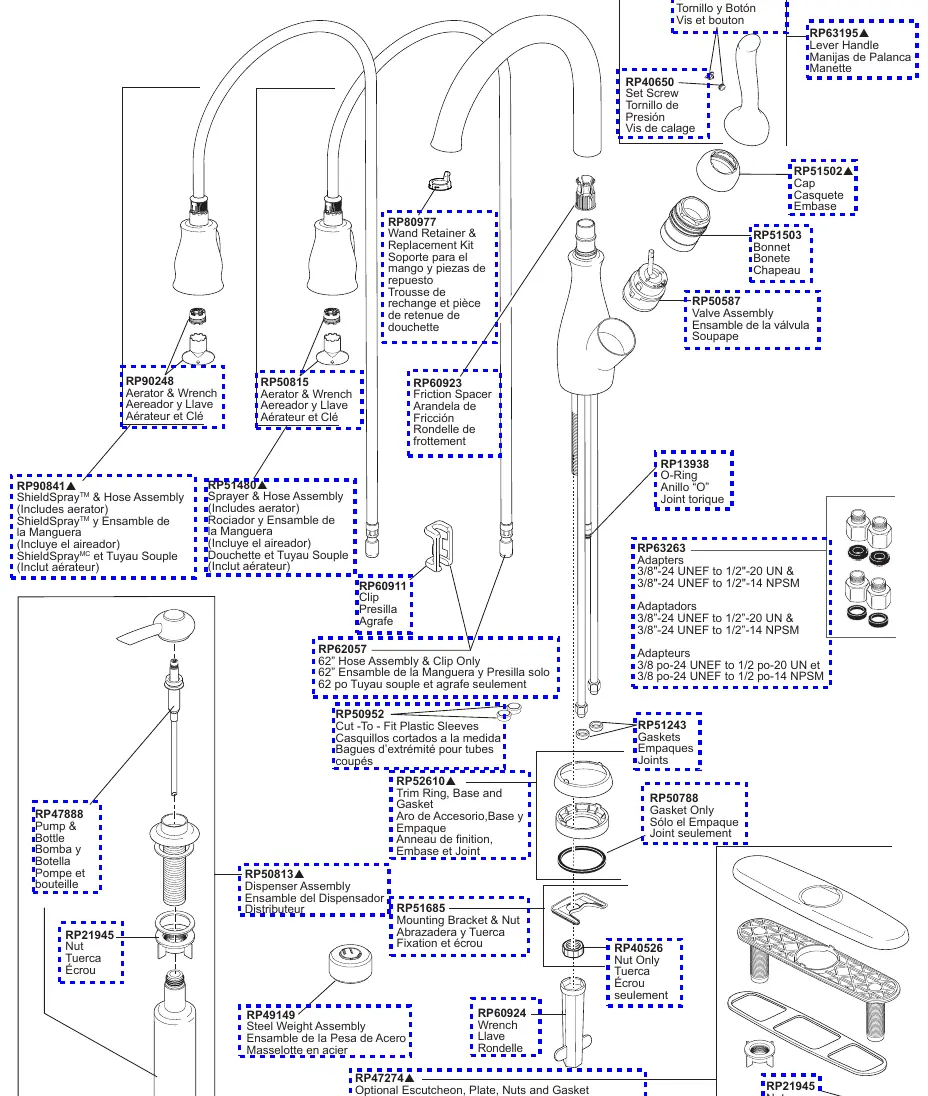

Schemat budowy baterii Delta 19978-DST, 9178-DST i 9678-DST z numerami części

Kluczowe komponenty

W skład zestawu wchodzą między innymi:

Głowica i uchwyt: Elementy sterujące przepływem wody (np. RP63195, RP50587).
Wylewka i wąż: Zestawy natryskowe (np. RP51480, RP90841) oraz wąż o długości 62 cali (RP62057).
Elementy montażowe: Nakrętki, uszczelki, podkładki oraz wsporniki montażowe (np. RP51685, RP21945).
Akcesoria dodatkowe: Zestaw dozownika (RP50813), adaptery przyłączeniowe (RP63263) oraz klucze serwisowe (RP60924).

Wskazówki dotyczące identyfikacji

Aby poprawnie zidentyfikować część, należy porównać fizyczny element baterii z rysunkiem technicznym. Należy zwrócić uwagę na wykończenie produktu, ponieważ niektóre numery części mogą różnić się w zależności od koloru (oznaczone symbolem p przy numerze RP). W przypadku wątpliwości co do kompatybilności, należy posłużyć się numerem modelu baterii (19978-DST, 9178-DST lub 9678-DST).

Praktyczna pomoc

Typowe problemy

Trudność w identyfikacji części

Porównaj uszkodzony element z rysunkiem technicznym w instrukcji i odczytaj przypisany mu numer RP.

Wybór odpowiedniego adaptera

Zestaw zawiera adaptery 3/8"-24 UNEF do 1/2"-20 UN oraz 3/8"-24 UNEF do 1/2"-14 NPSM (RP63263).

Przed użyciem

Zidentyfikuj dokładny numer modelu baterii (19978-DST, 9178-DST lub 9678-DST).
Sprawdź, czy potrzebujesz części z konkretnym wykończeniem (oznaczone symbolem p).
Upewnij się, że posiadasz odpowiednie narzędzia (np. klucz RP60924).

Parametry w praktyce

62” Hose Assembly: Wąż natryskowy o długości 62 cali (ok. 157 cm).
RP63263 Adapters: Adaptery umożliwiające podłączenie do różnych standardów gwintów (1/2"-20 UN oraz 1/2"-14 NPSM).

Ilustracje i schematy

Rysunek przedstawia rozłożoną baterię na części pierwsze.
Numery RP wskazują na konkretne części zamienne.
Symbol p przy numerze części oznacza konieczność sprecyzowania wykończenia (koloru) przy zamówieniu.

Zgodność modelu

Części są wspólne dla modeli 19978-DST, 9178-DST oraz 9678-DST.
Niektóre elementy, takie jak wykończenia, mogą być specyficzne dla konkretnego wariantu kolorystycznego.
