Instrukcja obsługi baterii wannowej Bristan HOU 1HBF C

Szybki przewodnik instalacji, konserwacji i rozwiązywania problemów dla baterii wannowej Bristan HOU 1HBF C. Dowiedz się, jak prawidłowo zamontować baterię, wymienić głowicę oraz czyścić perlator.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Bateria Bristan HOU 1HBF C wymaga ciśnienia dynamicznego od 1.0 do 5.0 bar. Instalacja polega na zamocowaniu korpusu do wanny za pomocą prętów montażowych, podłączeniu wężyków elastycznych do zaworów odcinających oraz montażu odpływu. Przed montażem należy przepłukać instalację wodną. str. 1, 2, 3

Najważniejsze czynności

Przepłukanie instalacji wodnej przed montażem str. 1
Montaż baterii do wanny str. 2
Wymiana głowicy str. 4

Pierwsze uruchomienie

Odkręć wodę na kilka minut i sprawdź szczelność wszystkich połączeń. str. 3

Problemy i rozwiązania

Niski przepływ wody

Otwórz zawory odcinające, przepłucz instalację lub wyczyść perlator.

str. 5

Konserwacja i reset

Regularne czyszczenie perlatora i wymiana głowicy w razie wycieków. str. 4

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Ciśnienie dynamiczne	1.0 - 5.0 bar	Zalecany zakres ciśnienia pracy	str. 1
Maksymalna temperatura	60°C	Maksymalna temperatura wody gorącej	str. 1

Gdzie szukać w PDF

Specyfikacja i zawartość str. 1
Instrukcja instalacji str. 2, 3
Konserwacja str. 4
Rozwiązywanie problemów str. 5

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

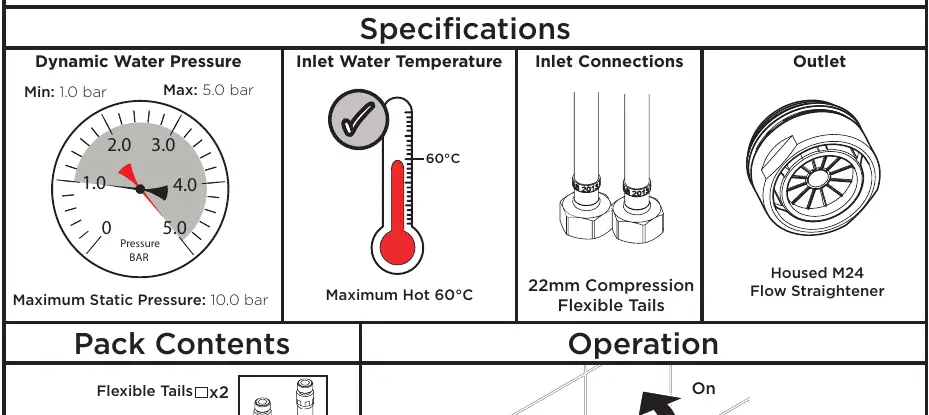

Specyfikacja techniczna i wymagane narzędzia

Strona 1

Strona 2

Strona 3

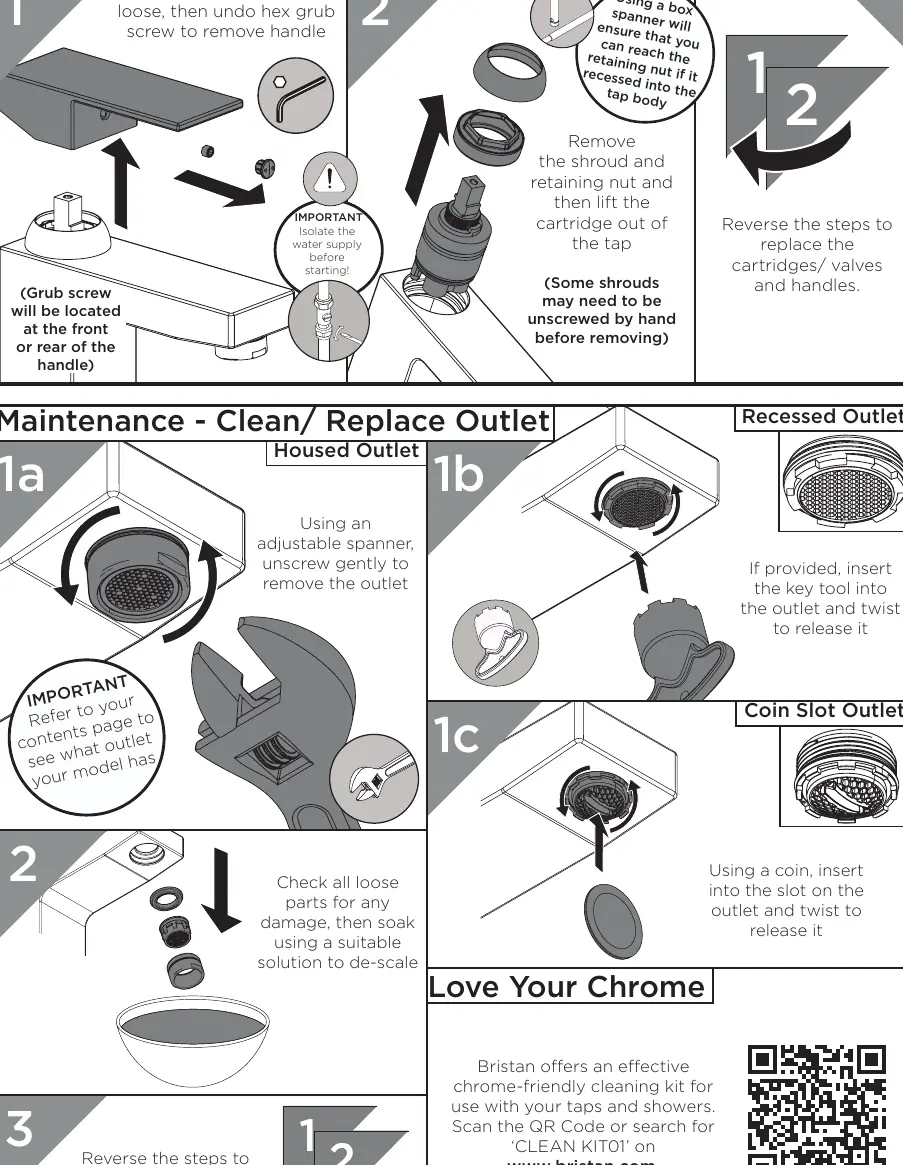

Konserwacja: wymiana głowicy i czyszczenie wylotu

Strona 4

Najważniejsze informacje z instrukcji

Przed przystąpieniem do instalacji baterii Bristan HOU 1HBF C należy upewnić się, że instalacja wodna jest przepłukana w celu usunięcia zanieczyszczeń (opiłków, lutowia). Wymagane jest zainstalowanie zaworów odcinających na dopływach wody, aby ułatwić przyszłe prace serwisowe. Produkt musi być instalowany zgodnie z lokalnymi przepisami wodno-kanalizacyjnymi.

Specyfikacja techniczna

Ciśnienie dynamiczne: min. 1.0 bar, maks. 5.0 bar.
Maksymalne ciśnienie statyczne: 10.0 bar.
Maksymalna temperatura wody gorącej: 60°C.
Przyłącza: elastyczne wężyki 22mm.

Zawartość zestawu

W opakowaniu powinny znajdować się:

Korpus baterii
Dwa elastyczne wężyki przyłączeniowe
Uszczelka podstawy
Zestaw montażowy (śruby, nakrętki, podkładki)
Klucz imbusowy

Instalacja baterii

Sprawdź spód korpusu baterii, aby określić liczbę otworów na pręty montażowe (1 lub 2).
Wkręć pręty montażowe w podstawę baterii za pomocą śrubokręta.
Wkręć elastyczne wężyki ręcznie – nie dokręcaj ich zbyt mocno.
Jeśli bateria posiada podstawkę (plintę), przełóż wężyki i pręty przez nią oraz uszczelkę, dopasowując do korpusu.
Przełóż wężyki i pręty przez otwór w wannie. Jeśli otwór jest za mały, jeden z wężyków można wkręcić od spodu wanny.
Od spodu wanny nałóż uszczelkę i metalową płytkę (c-plate) na pręty montażowe.
Dokręć nakrętkę na pręcie montażowym, aż bateria będzie stabilnie zamocowana.
Podłącz wężyki do instalacji wodnej (ciepła woda po lewej, zimna po prawej).

Instalacja odpływu

Umieść odpływ nad otworem wanny, upewniając się, że uszczelka jest na miejscu.
Wciśnij odpływ w otwór, aż zewnętrzny pierścień będzie przylegał do dna wanny.
Od spodu wanny nałóż uszczelkę i dokręć nakrętkę zabezpieczającą.
Naciśnij środek odpływu, aby go zamknąć, i naciśnij ponownie, aby otworzyć.

Czyszczenie i konserwacja

Baterię należy czyścić regularnie ciepłą wodą z łagodnym mydłem o neutralnym pH, a następnie polerować miękką szmatką. Unikaj stosowania wybielaczy, środków ściernych, szorstkich gąbek czy wełny stalowej, które mogą uszkodzić powłokę.

Wymiana głowicy (kartusza)

Odłącz dopływ wody.
Zdejmij zaślepkę (indice), odkręć śrubę imbusową i zdejmij uchwyt baterii.
Zdejmij osłonę i nakrętkę mocującą, a następnie wyjmij głowicę.
Wyczyść lub wymień głowicę, a następnie wykonaj kroki w odwrotnej kolejności.

Czyszczenie perlatora (wylotu)

Użyj klucza nastawnego, aby delikatnie odkręcić wylot (lub użyj specjalnego klucza/monety, jeśli model posiada wylot wpuszczany).
Sprawdź części pod kątem uszkodzeń i namocz je w odpowiednim środku odkamieniającym.
Zamontuj ponownie w odwrotnej kolejności.

Rozwiązywanie problemów

W przypadku niskiego przepływu wody sprawdź, czy zawory odcinające są w pełni otwarte oraz czy w instalacji nie ma zapowietrzenia lub blokad. Jeśli temperatura wody nie odpowiada ustawieniom, sprawdź, czy wężyki przyłączeniowe nie zostały zamienione miejscami.

Praktyczna pomoc

Typowe problemy

Niski przepływ wody

Sprawdź, czy zawory odcinające są w pełni otwarte. Przepłucz instalację, aby usunąć zanieczyszczenia lub zapowietrzenie. Wyczyść perlator.

Brak ciepłej wody lub wahania temperatury

Zwiększ przepływ wody lub ciśnienie w systemie. Jeśli problem występuje, sprawdź podłączenie wężyków (ciepła/zimna).

Brak przepływu wody

Sprawdź, czy zawory odcinające są otwarte oraz czy dopływ wody z sieci jest włączony.

Przed użyciem

Przepłucz instalację wodną przed montażem.
Zainstaluj zawory odcinające na dopływach.
Upewnij się, że ciśnienie wody mieści się w zakresie 1.0-5.0 bar.
Sprawdź, czy temperatura wody nie przekracza 60°C.
Przygotuj narzędzia: klucz nastawny, klucze imbusowe, śrubokręt krzyżakowy, klucz nasadowy.

Parametry w praktyce

Ciśnienie dynamiczne: Zalecane ciśnienie robocze wody dla prawidłowego działania baterii (1.0-5.0 bar).
Maksymalne ciśnienie statyczne: Wytrzymałość baterii na ciśnienie przy zamkniętym przepływie (10.0 bar).
Maksymalna temperatura: Bezpieczna temperatura pracy dla uszczelek i głowicy (60°C).

Ilustracje i schematy

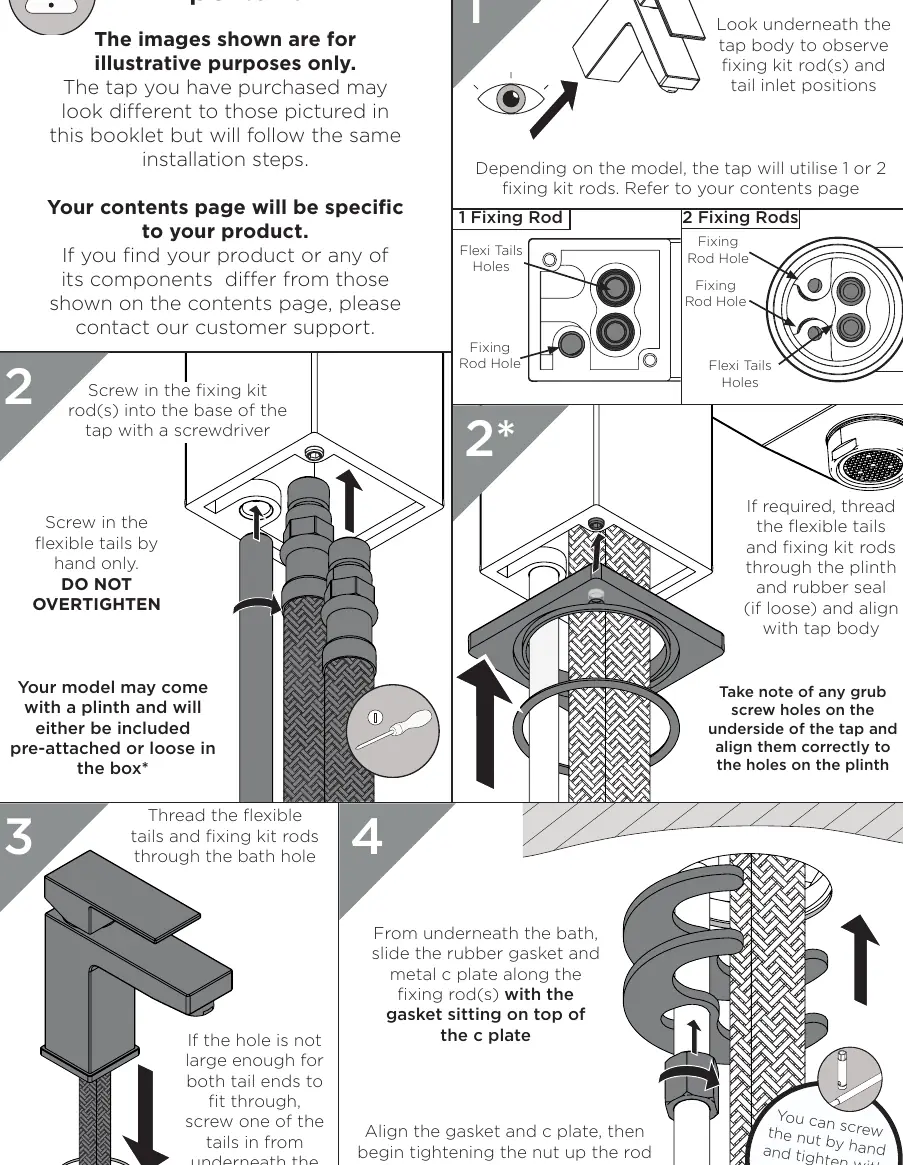

Schemat montażu baterii do wanny z użyciem prętów montażowych.
Instrukcja podłączenia wężyków elastycznych.
Procedura wymiany głowicy (kartusza) i czyszczenia perlatora.

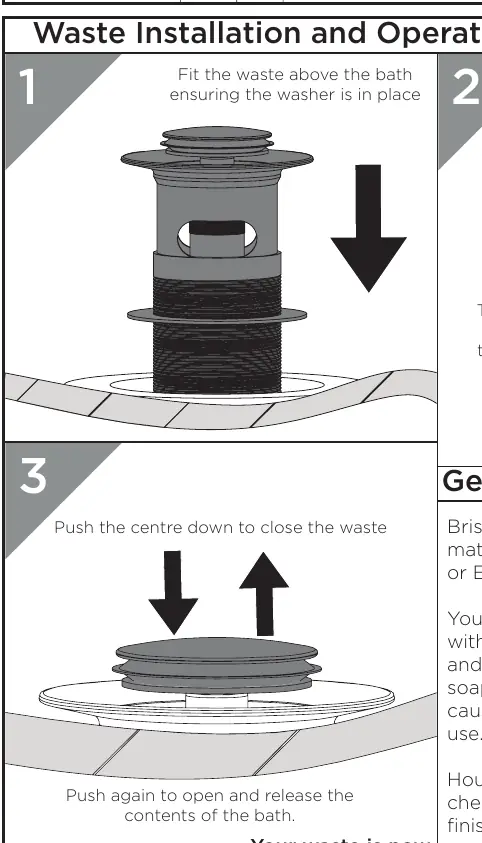

Instrukcja montażu odpływu wannowego.

Zgodność modelu

Bateria wymaga instalacji zaworów odcinających.
Wymaga dostępu serwisowego do instalacji pod wanną.
