Instrukcja obsługi baterii bidetowej AXOR Carlton 17 Series
Szybki przewodnik po instalacji i obsłudze baterii bidetowej AXOR Carlton 17 Series. Znajdź dane techniczne, instrukcje montażu, wskazówki dotyczące konserwacji i rozwiązywania problemów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja dotyczy montażu i obsługi baterii bidetowej AXOR Carlton 17 Series (modele 17030XXX, 17230XXX). Zawiera wytyczne dotyczące instalacji, konserwacji oraz dane techniczne. str. 1, 11
Najważniejsze czynności
- Montaż baterii str. 32, 33, 34
Problemy i rozwiązania
Zbyt mały przepływ wody
Usuń ogranicznik przepływu EcoSmart za napowietrzaczem.
str. 11Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maks. ciśnienie robocze | 1 MPa | Maksymalne dopuszczalne ciśnienie w instalacji | str. 11 |
Gdzie szukać w PDF
- Instrukcja montażu str. 11
- Dane techniczne str. 11
- Schematy montażowe str. 32, 33, 34
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy baterii bidetowej AXOR Carlton 17 Series (modele 17030XXX, 17230XXX). Dokument zawiera wytyczne dotyczące bezpiecznego montażu, eksploatacji oraz konserwacji urządzenia. Produkt jest przeznaczony wyłącznie do użytku z wodą pitną.
Bezpieczeństwo montażu
- Podczas montażu należy nosić rękawice ochronne, aby uniknąć zranień na skutek zgniecenia lub przecięcia.
- Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać wyrównane.
- Nie stosować silikonów zawierających kwas octowy.
Dane techniczne
- Ciśnienie robocze: maks. 1 MPa
- Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
- Ciśnienie próbne: 1,6 MPa
- Temperatura wody gorącej: maks. 70°C
- Zalecana temperatura wody gorącej: 65°C
- Dezynfekcja termiczna: maks. 70°C / 4 min
Montaż
Przed montażem należy sprawdzić produkt pod kątem uszkodzeń transportowych. Po instalacji reklamacje dotyczące uszkodzeń powierzchni lub transportowych nie będą uznawane. Przewody i armatura muszą być montowane, płukane i kontrolowane według obowiązujących norm. Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym kraju.

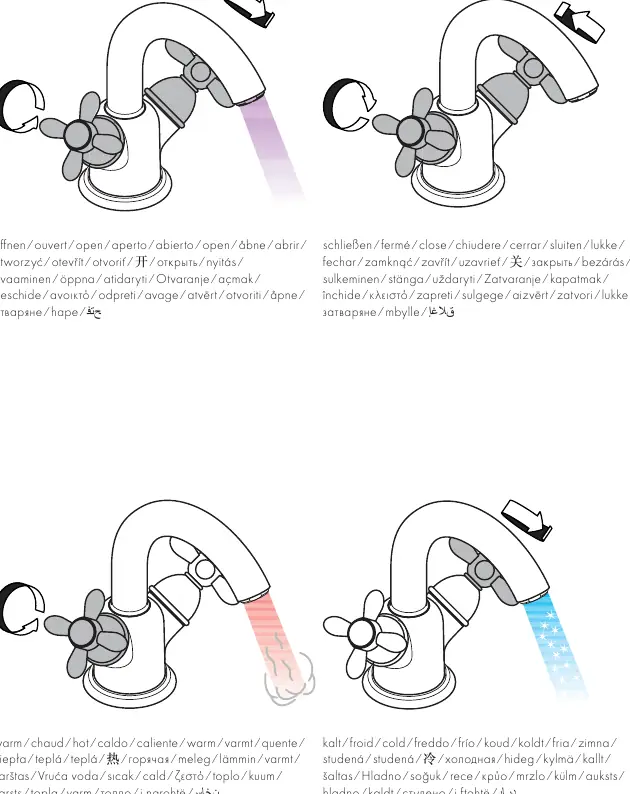

Obsługa i użytkowanie
Hansgrohe zaleca, aby rano lub po dłuższym czasie niekorzystania z baterii, pierwsze pół litra wody nie było używane jako woda pitna. W przypadku problemów z przepływowymi podgrzewaczami wody lub jeśli wymagany jest większy przepływ, można usunąć ogranicznik przepływu EcoSmart znajdujący się za napowietrzaczem.
Czyszczenie i konserwacja
Regularnie czyść baterię, używając łagodnych środków czyszczących. Nie używaj środków zawierających kwas octowy. Szczegółowe informacje dotyczące części zamiennych oraz schematy znajdują się w dalszej części instrukcji.
Informacje o producencie
AXOR
Praktyczna pomoc
Typowe problemy
Zbyt mały przepływ wody
Sprawdź i ewentualnie usuń ogranicznik przepływu EcoSmart znajdujący się za napowietrzaczem.
Problemy z przepływowym podgrzewaczem wody
Można usunąć ogranicznik przepływu EcoSmart, aby zwiększyć przepływ.
Przed użyciem
- Sprawdź produkt pod kątem uszkodzeń transportowych przed montażem.
- Wyrównaj różnice ciśnień między dopływem ciepłej i zimnej wody.
- Upewnij się, że instalacja jest zgodna z lokalnymi normami.
- Przepłucz instalację przed montażem.
Parametry w praktyce
- Ciśnienie robocze
- Maksymalne ciśnienie pracy to 1 MPa. Zalecane 0,1-0,5 MPa.
- Temperatura wody
- Maksymalna temperatura wody gorącej to 70°C. Zalecana 65°C.
Ilustracje i schematy
- Schemat przepływu pokazuje działanie z ogranicznikiem EcoSmart i bez niego.

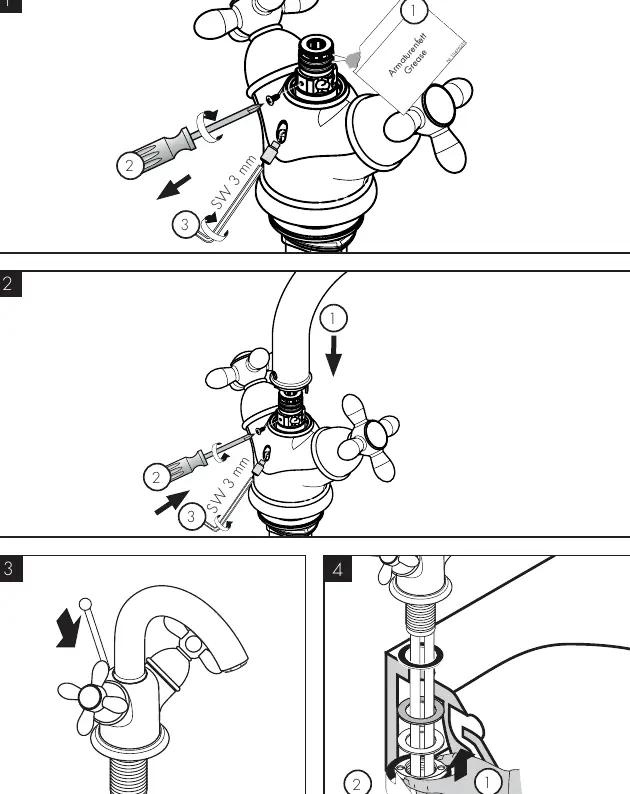

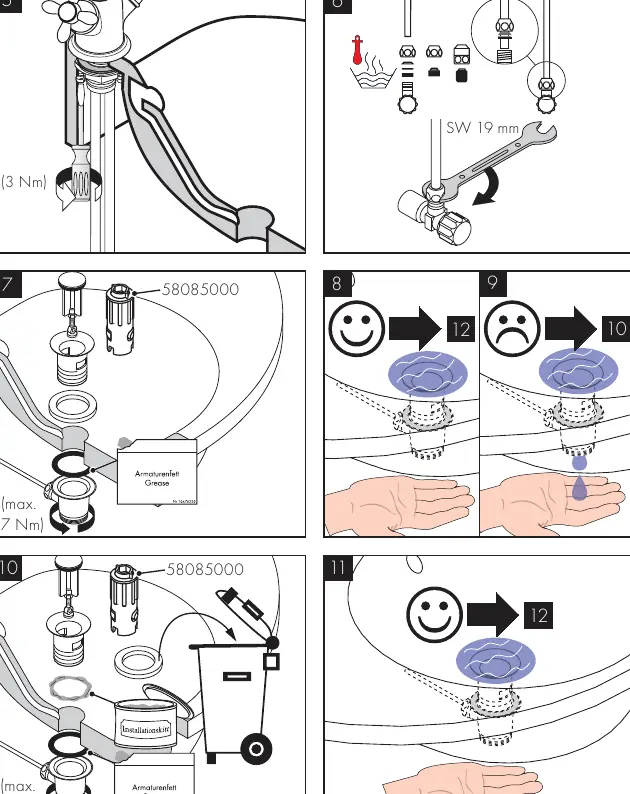

- Rysunki montażowe pokazują krok po kroku instalację baterii.
Zgodność modelu
- Produkt przeznaczony wyłącznie do wody pitnej.
