Instrukcja części zamiennych baterii kuchennej Glacier Bay HD67794-1008D2
Lista części zamiennych do dwuuchwytowej baterii kuchennej Glacier Bay HD67794-1008D2. Znajdź numery części, schemat budowy oraz informacje o identyfikacji produktu.
Spis treści
Najważniejsze informacje
Niniejszy dokument stanowi listę części zamiennych dla dwuuchwytowej baterii kuchennej Glacier Bay (model HD67794-1008D2). Zawiera schemat budowy urządzenia oraz wykaz numerów części niezbędnych do naprawy lub konserwacji.
Identyfikacja produktu
Jeśli potrzebujesz zidentyfikować swój model baterii, etykieta z kodem produktu (Faucet ID tag) znajduje się pod uchwytem ciepłej wody. Należy zdjąć uchwyt, aby uzyskać dostęp do oznaczeń.
Lista części zamiennych
Poniżej znajduje się zestawienie elementów baterii. W przypadku konieczności zakupu, należy posługiwać się numerem części (Part #) lub numerem SKU sklepu, jeśli jest podany.
- 1: Uchwyt (Handle) - RP1387008D2
- 2: Śruba (Screw) - RP50002
- 3: Indeks C (Index C) - RP10104
- 4: Indeks H (Index H) - RP10103
- 5: Nakrętka głowicy (Bonnet nut) - RP70678
- 6: Podkładka (Washer) - RP64123
- 7: Głowica C (Cartridge C) - RP20068
- 8: Głowica H (Cartridge H) - RP20067
- 9: Uszczelka (Gasket) - RP80181
- 10: Nakrętka montażowa (Mounting nut) - RP56001
- 11: Aerator - RP3031508D2
- 12: O-ring - RP60125
- 13: Pierścień (Wearable ring) - RP64056
- 14: Klips (Clip) - RP70158
- 15: Przełącznik (Diverter) - RP70846
- 16: Blok (Block) - RP70421
- 17: O-ring - RP60002
- 18: Słuchawka boczna (Side spray) - RP3610708D2
Zakup części
Części można zakupić online na stronie HOMEDEPOT.COM lub w lokalnym sklepie. W razie problemów z odnalezieniem części, należy skontaktować się z infolinią pod numerem 1-855-HD-GLACIER.
Oficjalne zasoby z instrukcji
Informacje o producencie
Glacier Bay
Praktyczna pomoc
Typowe problemy
Trudności z identyfikacją modelu baterii
Zdejmij uchwyt ciepłej wody, aby sprawdzić etykietę ID znajdującą się pod spodem.
Brak części w sklepie stacjonarnym
Sprawdź dostępność części na stronie HOMEDEPOT.COM, używając numeru części (Part #) lub numeru SKU podanego w tabeli.
Przed użyciem
- Zidentyfikuj numer części na podstawie schematu budowy
- Sprawdź etykietę ID pod uchwytem ciepłej wody w razie wątpliwości co do modelu
- Przygotuj numer części (Part #) przed kontaktem z serwisem lub wizytą w sklepie
Ilustracje i schematy

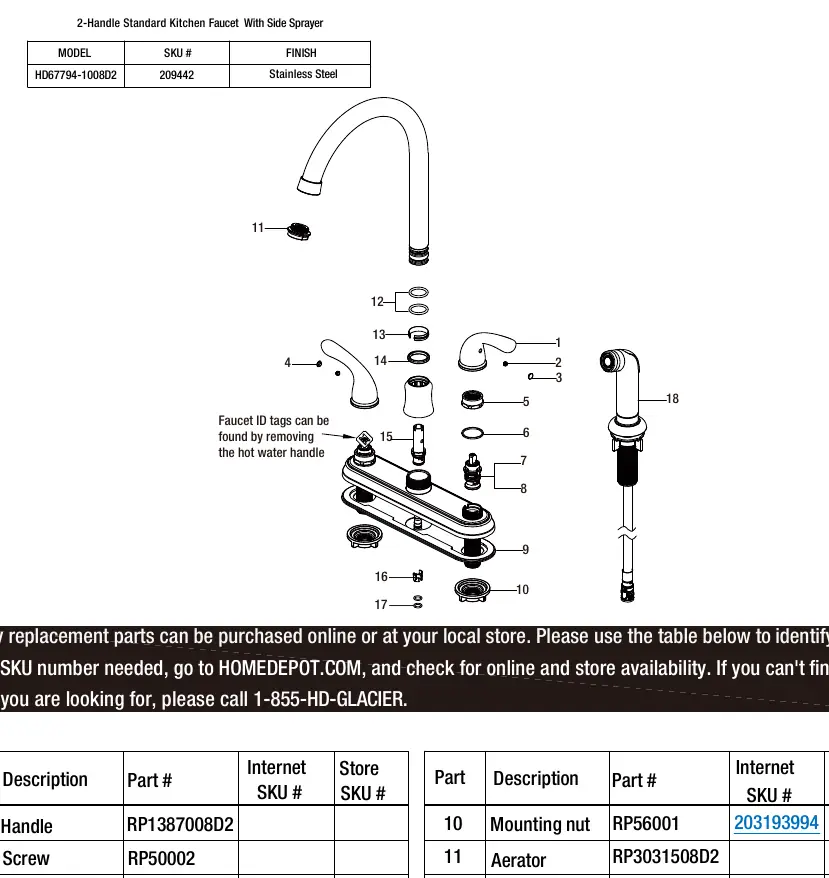

- Schemat przedstawia rozłożoną baterię kuchenną z ponumerowanymi elementami od 1 do 18.
- Numery na schemacie odpowiadają numerom w tabeli części zamiennych.
Zgodność modelu
- Części są dedykowane dla modelu HD67794-1008D2.
