Instrukcja obsługi projektora Full HD Bauhn AFHDP-0825
Szybki przewodnik po obsłudze projektora Bauhn AFHDP-0825. Dowiedz się, jak podłączyć urządzenia, ustawić ostrość, korzystać z funkcji ekranu przewodowego i rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Projektor Bauhn AFHDP-0825 to urządzenie Full HD przeznaczone do użytku domowego. Przed rozpoczęciem użytkowania upewnij się, że miejsce instalacji zapewnia odpowiednią wentylację – nie blokuj otworów wentylacyjnych i unikaj miejsc o dużej wilgotności lub zapyleniu. Urządzenie wymaga odległości projekcji co najmniej 1 metra dla uzyskania poprawnej ostrości.
Opis urządzenia
W zestawie znajduje się projektor, torba transportowa, kabel zasilający, kabel HDMI, kabel AV, pilot zdalnego sterowania, baterie AAA, ściereczka do czyszczenia soczewki oraz dokumentacja. Na obudowie znajdują się porty: HDMI, AV, USB, TF (Micro SD) oraz wyjście słuchawkowe. Na górze urządzenia umieszczono przyciski sterujące oraz pokrętło regulacji ostrości.
Instalacja i pierwsze uruchomienie
Projektor można ustawić na stole lub zamontować pod sufitem. W przypadku montażu sufitowego należy użyć menu ustawień projekcji, aby odwrócić obraz. Po podłączeniu kabla zasilającego naciśnij przycisk zasilania na urządzeniu lub pilocie (wskaźnik zaświeci się na niebiesko). Aby wyłączyć urządzenie, naciśnij przycisk ponownie (wskaźnik zmieni kolor na czerwony).
Obsługa i ustawienia
- Regulacja ostrości: Użyj pokrętła na górze obudowy, aż obraz stanie się wyraźny.
- Korekcja Keystone: Użyj menu ustawień projekcji, aby skorygować zniekształcenia trapezowe obrazu.
- Rozmiar obrazu: Ustawienia obrazu pozwalają na zmianę proporcji (4:3 / 16:9) oraz zoom.
- Ekran przewodowy: Urządzenie obsługuje połączenie przewodowe z telefonami. W przypadku iOS podłącz kabel do portu USB i wybierz "Zaufaj". W przypadku Androida wymagane jest pobranie aplikacji (zgodnie z kodem QR w instrukcji) i użycie kabla USB obsługującego transfer danych.
Rozwiązywanie problemów
Jeśli projektor nie włącza się, sprawdź połączenie kabla zasilającego. W przypadku braku sygnału HDMI upewnij się, że laptop jest w trybie projekcji (skrót Win+P w systemie Windows). Jeśli obraz jest niewyraźny, zwiększ odległość od ekranu powyżej 1 metra i wyreguluj ostrość. W przypadku braku dźwięku sprawdź, czy źródło nie jest wyciszone i czy wtyczka nie jest wpięta w port słuchawkowy.
Dane techniczne
- Rozdzielczość: Natywna 1920 x 1080P
- Odległość projekcji: 1m – 5.5m
- Jasność: 180 lumenów (dla 60 cali)
- Żywotność lampy: do 30 000 godzin
- Zasilanie: AC100-240V 50/60Hz 1.5A
- Wymiary: 210 x 152 x 83 mm
Praktyczna pomoc
Typowe problemy
Projektor nie włącza się
Sprawdź, czy kabel zasilający jest dobrze podłączony i naciśnij przycisk zasilania na urządzeniu lub pilocie.
Obraz jest niewyraźny
Upewnij się, że odległość od ekranu wynosi co najmniej 1 metr i wyreguluj pokrętło ostrości.
Brak sygnału HDMI
Upewnij się, że laptop jest w trybie projekcji (Win+P) i sprawdź kabel HDMI.
Brak dźwięku
Sprawdź, czy źródło nie jest wyciszone i czy wtyczka nie jest wpięta w port słuchawkowy.
Przed użyciem
- Sprawdź, czy otwory wentylacyjne nie są zablokowane

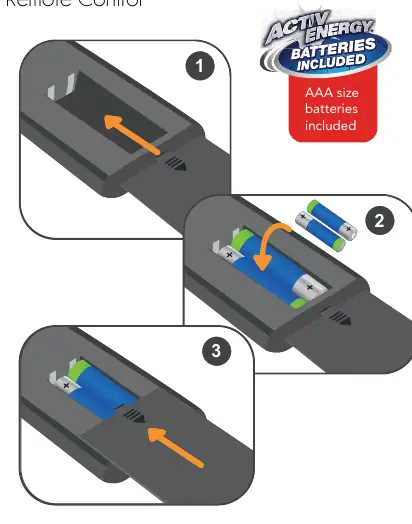

- Włóż baterie AAA do pilota
- Upewnij się, że odległość od ekranu to min. 1m
- Podłącz kabel zasilający do gniazdka
Parametry w praktyce
- Odległość projekcji
- Zakres od 1m do 5.5m pozwala na uzyskanie obrazu od 32 do 208 cali.
- Korekcja Keystone
- ±15° pozwala na wyrównanie obrazu, jeśli projektor nie jest ustawiony idealnie na wprost ekranu.
Ilustracje i schematy

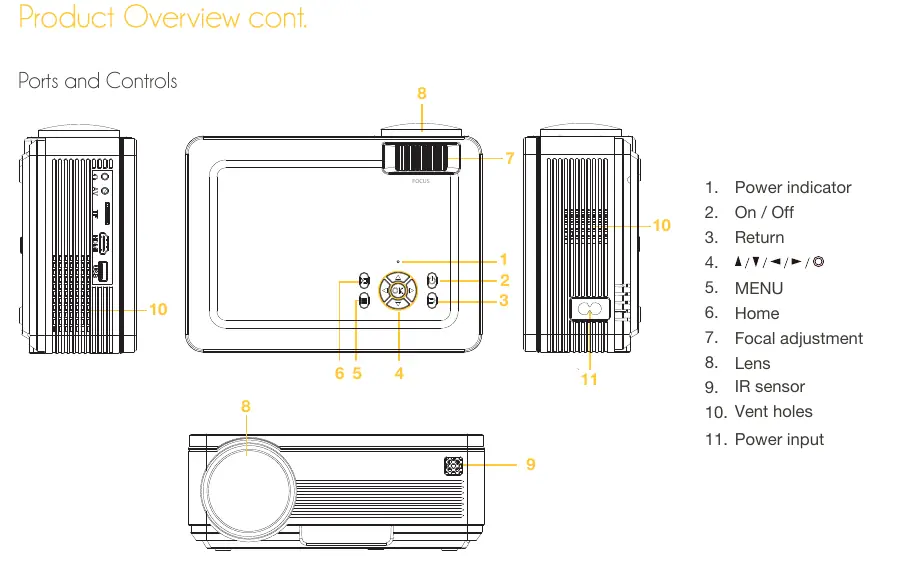

- Schemat portów pokazuje wejścia HDMI, AV, USB, TF oraz wyjście słuchawkowe.
- Tabela odległości wskazuje wymiary obrazu (szerokość/wysokość) w zależności od dystansu od 1m do 5.5m.
Zgodność modelu
- Wspiera urządzenia HDMI (laptopy, odtwarzacze DVD, TV stick).
- Współpracuje z iOS i Android (wymaga kabla USB i aplikacji dla Androida).
