Instrukcja obsługi projektora KickAss 12V FHD Outdoor Cinema Smart Projector
Szybki przewodnik po obsłudze projektora KickAss 12V FHD. Dowiedz się, jak skonfigurować urządzenie, połączyć się z Wi-Fi, korzystać z funkcji Android, instalować aplikacje i rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

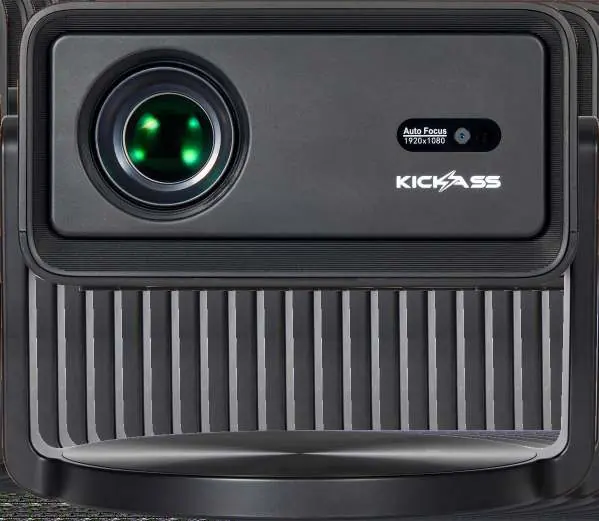

Projektor KickAss 12V FHD to inteligentne urządzenie z systemem Android 12, przeznaczone do użytku wewnątrz i na zewnątrz. Urządzenie obsługuje zasilanie 12V DC (kabel w zestawie) lub AC (wymaga adaptera 12V/6A). Przed użyciem upewnij się, że projektor znajduje się na stabilnej powierzchni, a w pobliżu obiektywu nie ma przeszkód.
Opis urządzenia
Projektor wyposażony jest w obiektyw, kamerę do automatycznego ustawiania ostrości, wbudowany głośnik oraz otwory wentylacyjne. Na tylnym panelu znajdują się porty: HDMI, USB-2.0, wyjście audio 3.5mm oraz gniazdo zasilania DC5525. Pilot zdalnego sterowania umożliwia nawigację, regulację ostrości (Focus In/Out) oraz odwracanie obrazu (Screen Flip).
Instalacja
Urządzenie można użytkować na trzy sposoby:
- Wolnostojąco: Na stabilnym, płaskim podłożu.
- Na statywie: Przy użyciu gwintowanego otworu w podstawie.
- Montaż sufitowy: Wymaga kompatybilnego uchwytu z gwintem 1/4". W trybie sufitowym należy użyć funkcji Screen Flip na pilocie, aby odwrócić obraz.
Pierwsze uruchomienie
Po podłączeniu zasilania projektor włączy się automatycznie. Wskaźnik zasilania świeci na niebiesko, gdy urządzenie jest włączone. Po uruchomieniu projektor automatycznie przeprowadzi proces auto-focus i korekcji trapezowej (keystone). Nie należy blokować projekcji podczas tego procesu.
Ustawienia
Menu ustawień pozwala na konfigurację:
- Sieć: Łączenie z Wi-Fi 6 (2.4GHz/5GHz).
- Bluetooth: Parowanie z zewnętrznymi głośnikami lub urządzeniami wejściowymi.
- Projekcja: Ręczna lub automatyczna regulacja ostrości, keystone, zoom cyfrowy oraz wybór trybu projekcji.
- System: Aktualizacje oprogramowania (online lub przez USB) oraz przywracanie ustawień fabrycznych.
Obsługa
Projektor oferuje cztery główne tryby pracy:
- HDMI: Jako zewnętrzny ekran dla laptopa lub konsoli.
- USB: Odtwarzanie plików wideo, zdjęć i muzyki przez wbudowany menedżer plików.
- Stand-alone: Korzystanie z wbudowanego systemu Android i zainstalowanych aplikacji (Netflix, YouTube).
- Screen-mirroring: Bezprzewodowe przesyłanie obrazu z urządzeń Android (Miracast) lub iOS (iOSCast).
Rozwiązywanie problemów
W przypadku problemów z zasilaniem sprawdź połączenie kabla DC lub adaptera AC. Jeśli obraz jest rozmyty, użyj przycisków FOCUS na pilocie. W razie problemów z dźwiękiem upewnij się, że urządzenie nie jest wyciszone. Jeśli USB nie jest wykrywane, sprawdź czy pendrive jest sformatowany w systemie FAT32 lub exFAT.
Dane techniczne
Projektor posiada rozdzielczość 1920x1080p, jasność 500 ANSI lumenów oraz żywotność lampy LED do 50 000 godzin. Waga urządzenia wynosi 1.5 kg.
Praktyczna pomoc
Typowe problemy
Projektor nie włącza się
Sprawdź, czy kabel zasilający (DC lub AC) jest poprawnie podłączony do projektora i źródła zasilania. Sprawdź stan gniazdka.
Brak dźwięku z głośników
Zwiększ głośność pilotem. Upewnij się, że projektor ani źródło sygnału nie są wyciszone.
Obraz jest rozmyty
Użyj przycisków FOCUS na pilocie, aby ręcznie wyregulować ostrość. Upewnij się, że projektor jest w optymalnej odległości od ekranu.
USB nie jest wykrywane
Upewnij się, że pendrive jest sformatowany w systemie plików FAT32 lub exFAT. NTFS nie jest obsługiwany.
Przed użyciem
- Upewnij się, że projektor stoi na stabilnej, płaskiej powierzchni.
- Sprawdź, czy w pobliżu obiektywu nie ma żadnych przeszkód.
- Podłącz projektor do niezawodnego źródła zasilania (12V DC lub AC).
- Włóż baterie do pilota zdalnego sterowania.
- Upewnij się, że masz dostęp do stabilnej sieci Wi-Fi.
Parametry w praktyce
- System operacyjny
- Android 12 smart umożliwia instalację aplikacji.
Ilustracje i schematy
- Panel tylny: Zawiera porty HDMI, USB, wyjście audio 3.5mm oraz gniazdo zasilania DC5525.
- Pilot: Posiada dedykowane przyciski do regulacji ostrości (Focus In/Out) oraz odwracania obrazu (Screen Flip).
Zgodność modelu
- Wspiera zasilanie 12V DC (kabel w zestawie) lub AC (wymaga adaptera 12V/6A).
- Współpracuje z urządzeniami iOS i Android przez Miracast/iOSCast.
