Instrukcja obsługi koca solarnego KickAss 120W/200W
Szybki przewodnik po obsłudze koca solarnego KickAss 120W/200W. Dowiedz się, jak rozłożyć panel, podłączyć go do stacji zasilania lub regulatora oraz jak korzystać z wbudowanych portów USB i DC.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Koc solarny KickAss 120W/200W to przenośne rozwiązanie do ładowania urządzeń i akumulatorów. Przed użyciem upewnij się, że panel jest umieszczony na stabilnej powierzchni i nie jest zacieniony. Nigdy nie podłączaj panelu bezpośrednio do akumulatora bez odpowiedniego regulatora ładowania. Urządzenie posiada stopień ochrony IP67, co oznacza odporność na warunki zewnętrzne, ale należy unikać uszkodzeń mechanicznych powłoki ETFE.

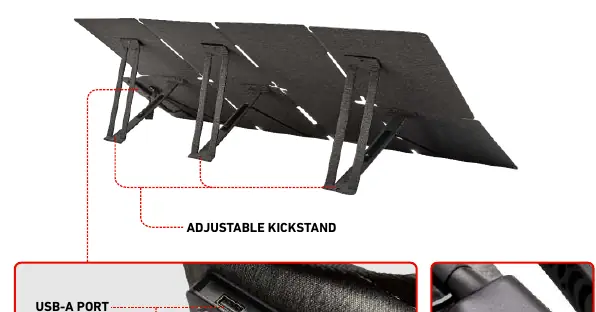

Przygotowanie i montaż
- Odepnij paski zabezpieczające i całkowicie rozłóż panel.
- Z tyłu panelu odepnij zatrzask podtrzymujący stojak.
- Przymocuj sznurek zabezpieczający do drugiego zatrzasku, aby zablokować stojak.
- Rozłóż stojak i przymocuj końcówkę z rzepem do odpowiedniego miejsca na tylnej części panelu.
- Umieść panel w nasłonecznionym miejscu, wolnym od cienia.
- Skieruj panel bezpośrednio w stronę słońca dla uzyskania optymalnej wydajności.
Podłączanie urządzeń
Panel wyposażony jest w złącze Anderson, które służy do ładowania akumulatorów poprzez zewnętrzny regulator ładowania lub stację zasilania. Instrukcja zawiera schematy podłączenia do:

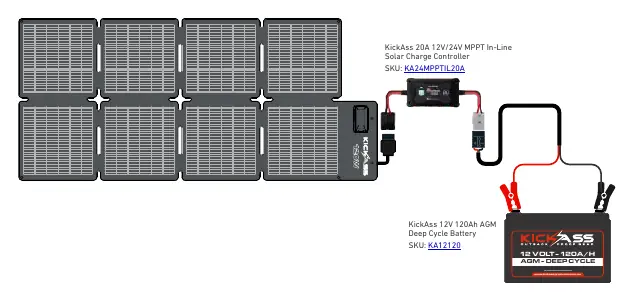

- Regulatora ładowania solarnego.
- Stacji zasilania KickAss z ładowarką DCDC MPPT (z Bluetooth).
- Stacji zasilania bez ładowarki DCDC.

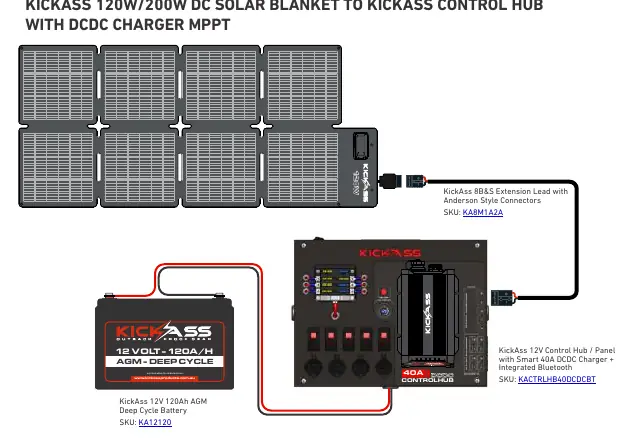

- Centralki sterującej (Control Hub) z ładowarką DCDC MPPT.
Korzystanie z portów wyjściowych
Oprócz głównego złącza Anderson, koc posiada wbudowany hub z portami do bezpośredniego ładowania elektroniki:
- DC5521: Do zasilania urządzeń DC (do 120W dla modelu 120W i 200W dla modelu 200W).
- USB-C PD: Szybkie ładowanie (45W dla modelu 120W, 100W dla modelu 200W).
- USB-A QC3.0: Dwa porty do ładowania telefonów, aparatów i powerbanków (do 18W każdy).
Aby skorzystać z portów, należy zdjąć gumową osłonę na skrzynce przyłączeniowej.
Czyszczenie i konserwacja
Przed czyszczeniem odłącz panel od wszystkich źródeł zasilania i pozwól mu ostygnąć. Używaj czystej wody i miękkiej szmatki lub gąbki. W przypadku silnych zabrudzeń można użyć łagodnego roztworu z mydłem. Nie używaj myjek ciśnieniowych, rozpuszczalników ani szorstkich myjek, które mogłyby uszkodzić powłokę.
Praktyczna pomoc
Typowe problemy
Brak zasilania z panelu
Sprawdź, czy złącza nie są poluzowane, skorodowane lub nieprawidłowo podłączone. Upewnij się, że kable są w pełni wpięte i nieuszkodzone.
Niska wydajność ładowania
Upewnij się, że panel nie jest zacieniony, zabrudzony lub zakurzony. Usuń wszelkie przeszkody między słońcem a panelem.
Port USB-C nie osiąga maksymalnej mocy
Upewnij się, że używasz kabla o odpowiedniej specyfikacji (45W lub 100W). Sprawdź, czy ładowane urządzenie obsługuje taką moc wejściową.
Przed użyciem
- Odepnij paski zabezpieczające i rozłóż koc.
- Odepnij zatrzask podtrzymujący stojak z tyłu panelu.
- Zablokuj stojak za pomocą sznurka zabezpieczającego.
- Przymocuj rzepy stojaka do tylnej części panelu.
- Umieść panel w nasłonecznionym miejscu bez cienia.
- Skieruj panel bezpośrednio w stronę słońca.
Ilustracje i schematy

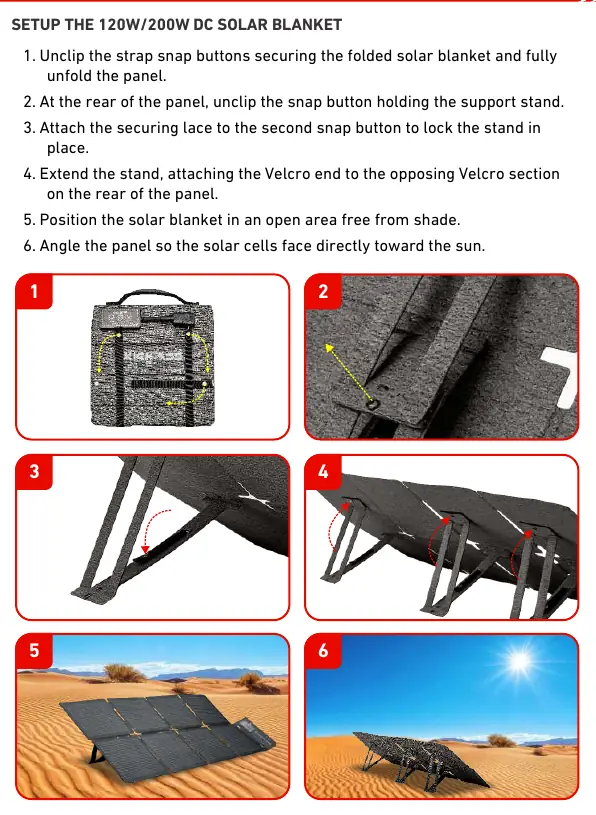

- Strona 9: Instrukcja rozkładania i ustawiania stojaka.
- Strona 11-12: Schematy podłączenia do regulatorów i stacji zasilania.

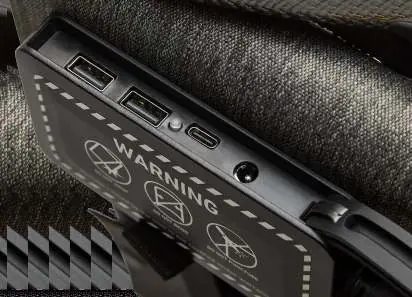

- Strona 13: Opis portów wyjściowych na skrzynce przyłączeniowej.
Zgodność modelu
- Kompatybilny ze wszystkimi stacjami zasilania KickAss i większością generatorów solarnych.
- Wymaga zewnętrznego regulatora ładowania przy podłączaniu do akumulatorów.
