Instrukcja obsługi panelu słonecznego EcoFlow 125W Bifacial Modular

Najważniejsze informacje

Niniejszy dokument jest skróconą instrukcją obsługi (Quick Start Guide) dla panelu słonecznego EcoFlow 125W Bifacial. Zawiera kluczowe wskazówki dotyczące optymalizacji uzysku energii, schematy połączeń elektrycznych oraz opis budowy urządzenia. Przed użyciem upewnij się, że posiadasz wszystkie elementy zestawu i zapoznałeś się z zasadami bezpiecznego montażu.

Zawartość zestawu

W opakowaniu znajdują się:

• 4x Panel fotowoltaiczny
• Kable połączeniowe: 1x XT60i (500 mm), 1x XT60W (1500 mm), 2x (2000 mm)
• Torby transportowe/ochronne

Optymalizacja wydajności

Aby uzyskać maksymalną moc wyjściową, należy przestrzegać następujących zasad:

• Kąt nachylenia: Ustaw panel pod kątem 90 stopni względem padania promieni słonecznych. Sugerowane kąty to 30°, 40° lub 60° w zależności od pory dnia i szerokości geograficznej.
• Warunki otoczenia: Unikaj cienia, słabego nasłonecznienia oraz powierzchni ciemnych i szorstkich. Najlepsze efekty uzyskuje się na jasnych, gładkich powierzchniach przy pełnym słońcu.

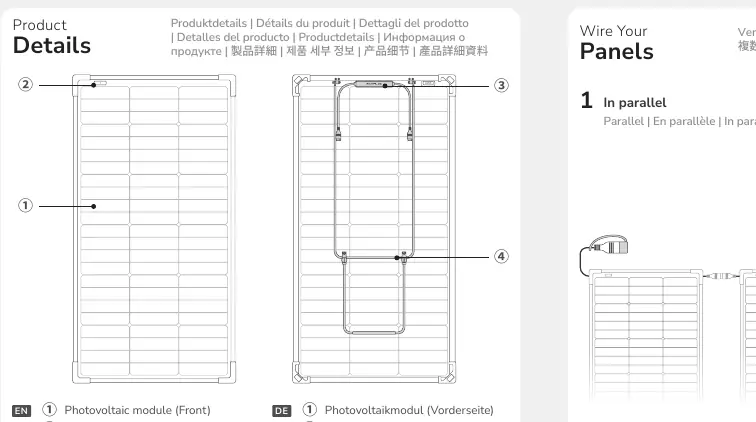

Budowa panelu

Panel składa się z następujących elementów:

• Moduł fotowoltaiczny (strona przednia)
• Wskaźnik kąta słonecznego
• Puszka przyłączeniowa (Junction box)
• Wspornik (Bracket)

Podłączanie paneli

Panele można łączyć na dwa sposoby w zależności od potrzebnej mocy i napięcia:

• Połączenie równoległe (Parallel): Pozwala na uzyskanie do 500W mocy. Napięcie Voc wynosi ok. 50V, a prąd Isc ok. 3.4A * 4.
• Połączenie szeregowe (Series): Pozwala na uzyskanie do 1000W mocy. Napięcie Voc wynosi ok. 50V * 2, a prąd Isc ok. 3.4A * 4.

Do połączeń używaj wyłącznie dedykowanych kabli XT60i oraz XT60W dostarczonych w zestawie.

Przechowywanie

Po zakończeniu pracy panele należy odpowiednio zabezpieczyć. Użyj dołączonych toreb ochronnych, aby uniknąć uszkodzeń mechanicznych podczas transportu i przechowywania.
