Instrukcja obsługi panelu słonecznego BALDR 120W

Poznaj zasady działania, specyfikację techniczną oraz wskazówki dotyczące optymalnego ładowania urządzeń za pomocą panelu słonecznego BALDR 120W. Dowiedz się, jak bezpiecznie podłączać akcesoria i rozwiązywać problemy z ładowaniem.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Akcesoria dołączone do zestawu Strona 3 Przykład optymalnego ustawienia panelu Strona 5

Najważniejsze informacje z instrukcji

Panel słoneczny BALDR 120W służy do ładowania urządzeń elektronicznych, takich jak stacje zasilania, telefony, tablety, powerbanki i latarki. Aby uzyskać najlepszą wydajność, panel powinien być ustawiony pod kątem 90 stopni do promieni słonecznych. Urządzenie nie jest w pełni wodoodporne (złącza na torbie nie są wodoodporne), dlatego należy unikać deszczu i wilgoci.

Opis działania

Panel przekształca energię słoneczną w prąd elektryczny. W zestawie znajdują się odpowiednie kable umożliwiające podłączenie do różnych urządzeń. Proces ładowania zależy od intensywności nasłonecznienia oraz kąta padania promieni słonecznych.

Akcesoria w zestawie

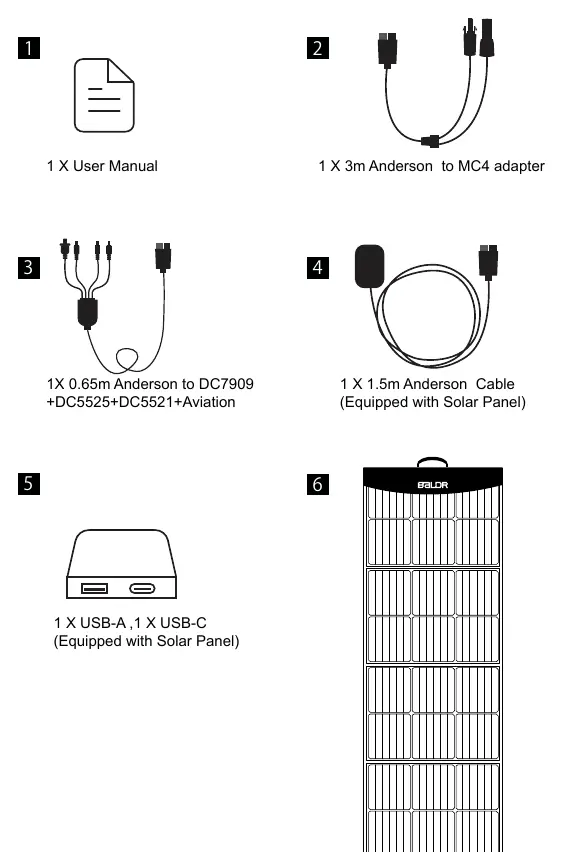

Akcesoria dołączone do zestawu
Akcesoria dołączone do zestawu
  • Instrukcja obsługi
  • Kabel Anderson do MC4 (3m)
  • Kabel Anderson do DC7909 + DC5525 + DC5521 + Aviation (0.65m)
  • Kabel Anderson (1.5m, zintegrowany z panelem)
  • Wbudowane porty USB-A i USB-C

Dane techniczne

  • Moc szczytowa: 120W
  • Wyjście DC: 18V/6.6A (maks.)
  • Wyjście USB-A: 5V/3.4A, 9V/2.5A, 12V/2A (maks.)
  • Wyjście USB-C: 5V/4.5A, 9V/3A, 12V/3A, 15V/3A (maks.)
  • Typ ogniw: Monokrystaliczne (4 sztuki)
  • Wymiary (rozłożony): 1660 x 520 x 25 mm
  • Wymiary (złożony): 520 x 370 x 55 mm
  • Waga: 4.65 kg

Wskazówki dotyczące użytkowania

Aby zapewnić optymalne ładowanie:

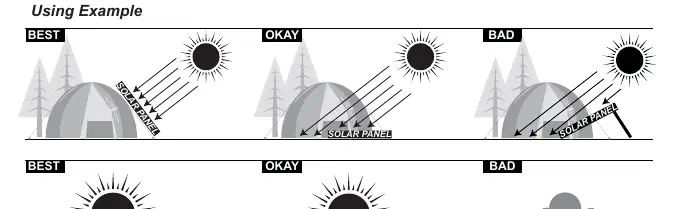

Przykład optymalnego ustawienia panelu
Przykład optymalnego ustawienia panelu
  • Ustaw panel w miejscu o pełnym nasłonecznieniu.
  • Utrzymuj kąt 90 stopni względem słońca.
  • Upewnij się, że napięcie ładowania panelu jest zgodne z wymaganiami wejściowymi ładowanego urządzenia.
  • Podłączając wtyczkę Anderson, pamiętaj: czerwona część to biegun dodatni (+), czarna to ujemny (-).

Bezpieczeństwo

  • Nie zanurzaj panelu w wodzie.
  • Nie demontuj urządzenia.
  • Nie używaj ostrych przedmiotów na powierzchni panelu.
  • Nie stawiaj na panelu ciężkich przedmiotów i nie stawaj na nim.
  • Chroń przed ekstremalnymi temperaturami, ogniem i substancjami żrącymi.

Rozwiązywanie problemów

Jeśli panel nie ładuje urządzeń:

  • Sprawdź, czy urządzenie wymaga napięcia 5V lub wspiera standardy QC3.0/PD.
  • Upewnij się, że warunki pogodowe są sprzyjające (bezpośrednie słońce).
  • Wyczyść panel wilgotną szmatką, jeśli jest zabrudzony.

Kontakt

W razie pytań lub potrzeby skorzystania z gwarancji, skontaktuj się z zespołem obsługi klienta pod adresem [email protected] lub zadzwoń pod numer 1-855-801-0798. Adres siedziby: 322 Paseo Tesoro, Walnut, CA 91789.

Praktyczna pomoc

Typowe problemy

Urządzenie nie ładuje się

Sprawdź, czy urządzenie wymaga 5V lub wspiera QC3.0/PD. Upewnij się, że panel jest w pełnym słońcu, a nie w cieniu lub przy zachmurzeniu.

Niska wydajność ładowania

Ustaw panel pod kątem 90 stopni do słońca. Upewnij się, że powierzchnia panelu jest czysta.

Przed użyciem

  • Sprawdź, czy kable pasują do Twojego urządzenia.
  • Upewnij się, że napięcie ładowania panelu odpowiada wymaganiom baterii urządzenia.
  • Sprawdź polaryzację wtyczki Anderson (czerwony +, czarny -).
  • Upewnij się, że panel jest rozłożony w pełnym słońcu.

Parametry w praktyce

Peak Power: 120W
Maksymalna moc wyjściowa panelu w idealnych warunkach.
DC Output: 18V/6.6A
Parametry wyjściowe prądu stałego dla stacji zasilania.
USB-A/C Output
Porty do bezpośredniego ładowania urządzeń mobilnych z obsługą szybkiego ładowania.

Ilustracje i schematy

  • Schemat pokazuje możliwość podłączenia panelu do stacji zasilania, telefonu, tabletu, powerbanku oraz latarki.
  • Ilustracja kąta nachylenia pokazuje, że ustawienie prostopadłe do słońca jest najlepsze.

Zgodność modelu

  • Można łączyć równolegle z innymi panelami o tym samym napięciu wyjściowym.
  • Kompatybilny ze stacjami zasilania BALDR/TogoPOWER oraz produktami innych marek o odpowiednich parametrach.
