Instrukcja obsługi aktywnego systemu głośnikowego Behringer DX Series

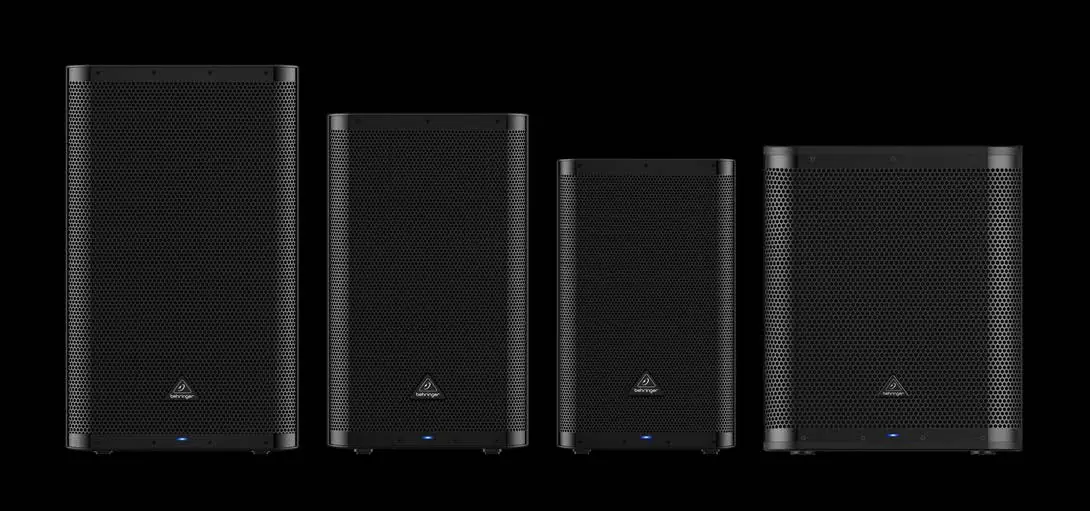

Szybki przewodnik po aktywnych systemach głośnikowych Behringer DX110 PRO, DX112 PRO, DX115 PRO oraz subwooferze DX18S PRO. Zawiera instrukcje konfiguracji, obsługi DSP, połączeń oraz ważne wskazówki dotyczące bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi skróconą instrukcję obsługi dla serii aktywnych systemów głośnikowych Behringer DX (modele DX110 PRO, DX112 PRO, DX115 PRO) oraz aktywnego subwoofera DX18S PRO. Instrukcja zawiera kluczowe wytyczne dotyczące bezpieczeństwa, opisy panelu sterowania, procedury konfiguracji DSP oraz wskazówki dotyczące ustawienia subwoofera.
Opis urządzenia i elementy sterujące
Modele pełnozakresowe (DX110/112/115 PRO) wyposażone są w wyświetlacz DSP, pokrętło MASTER VOL (dostęp do funkcji DSP), wejścia INPUT 1/2 (XLR/TRS), przełącznik LINE/MIC, regulację poziomu LEVEL, wejście AUX IN oraz wyjście sygnału OUT. Subwoofer DX18S PRO posiada dedykowane wejścia INPUT A/B, wyjścia THRU A/B i OUTPUT A/B, regulację poziomu, przełącznik fazy (0/180), wybór częstotliwości podziału (X-OVER 90/120 Hz), przełącznik BOOST oraz wybór trybu kardioidalnego.
Konfiguracja DSP (modele pełnozakresowe)
Dostęp do funkcji DSP uzyskuje się poprzez wciśnięcie pokrętła MASTER VOL. Dostępne funkcje obejmują: Sound Programs (wybór trybu: MUSIC, DJ, LIVE, SPEECH), 3-band EQ (regulacja HIGH, MID, LOW EQ w zakresie +/- 12 dB), Boost (wzmocnienie wybranej częstotliwości), Delay (opóźnienie sygnału), LED Mode (ustawienia diody przedniej) oraz Bluetooth (parowanie urządzeń).
Konfiguracja subwoofera
- Ustaw głośniki w docelowych miejscach.
- Wykonaj połączenia, nie włączając jeszcze zasilania.
- Użyj wyjść OUTPUT A/B do podłączenia głośników satelitarnych.
- Ustaw pokrętło LEVEL subwoofera w pozycji minimalnej.
- Włącz źródła dźwięku, a następnie subwoofer.
- Włącz głośniki satelitarne i ustaw poziomy głośności.
- Dostosuj poziom subwoofera pokrętłem LEVEL, unikając ciągłego świecenia diody LIMIT.
- Użyj przycisku X-OVER do wyboru częstotliwości podziału (90 Hz lub 120 Hz).
- W razie problemów z fazą użyj przycisku PHASE.
Bezpieczeństwo
Urządzenie powinno być instalowane i serwisowane wyłącznie przez wykwalifikowany personel. Należy unikać ekspozycji na wilgoć i deszcz. Przed podłączeniem do zasilania należy upewnić się, że napięcie sieciowe jest zgodne z ustawieniami urządzenia. Nie należy blokować otworów wentylacyjnych.
Informacje o producencie
Behringer
Praktyczna pomoc
Typowe problemy
Dioda LIMIT świeci się ciągle
Zmniejsz poziom sygnału wejściowego pokrętłem LEVEL, aż dioda będzie świecić tylko sporadycznie.
Problemy z fazą między subwooferem a satelitami
Użyj przełącznika PHASE (0°/180°) na panelu subwoofera, aby odwrócić fazę o 180 stopni.
Brak dźwięku lub zniekształcenia
Sprawdź ustawienia przełącznika LINE/MIC oraz czy napięcie wejściowe jest zgodne z wymaganiami urządzenia.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z ustawieniem selektora napięcia.
- Upewnij się, że wszystkie połączenia audio są wykonane poprawnie przed włączeniem zasilania.
- Ustaw pokrętło LEVEL w pozycji minimalnej przed pierwszym uruchomieniem.
- Upewnij się, że otwory wentylacyjne nie są zablokowane.
Parametry w praktyce
- X-OVER (90/120 Hz)
- Częstotliwość podziału pasma między subwooferem a głośnikami satelitarnymi.
Ilustracje i schematy

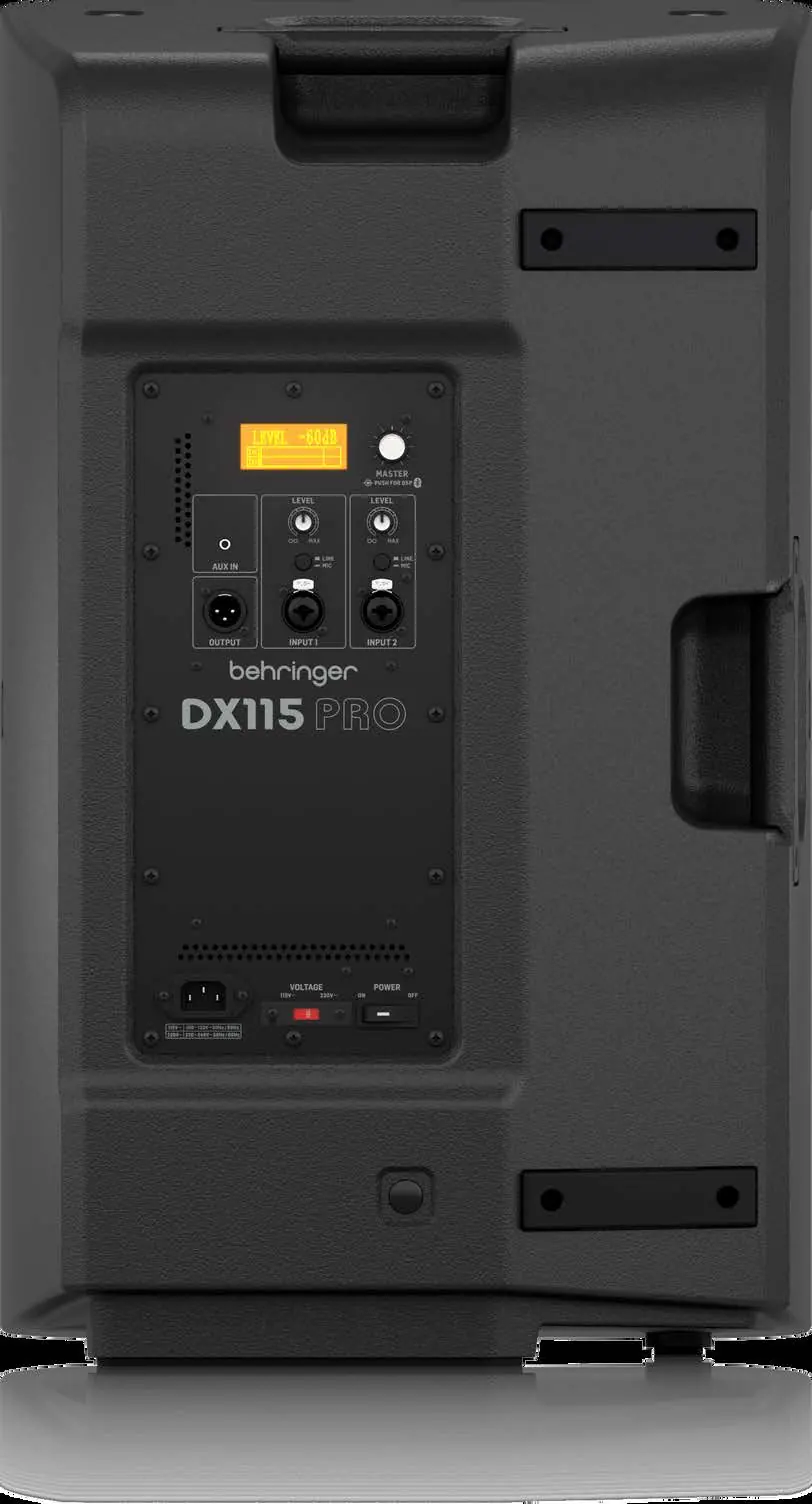

- Panel tylny zawiera sekcję sterowania DSP, wejścia audio, wyjścia sygnału oraz sekcję zasilania z selektorem napięcia.
- Pokrętło MASTER VOL służy zarówno do regulacji głośności, jak i nawigacji po menu DSP.
Zgodność modelu
- Modele pełnozakresowe obsługują Bluetooth 5.3 z profilami A2DP 1.2.
- Wymagane jest stosowanie wysokiej jakości kabli głośnikowych z wtykami 1/4" TS lub typu twist-lock.
