Instrukcja obsługi systemu nagłośnieniowego Behringer EUROPORT PPA2000BT/PPA500BT
Szybki przewodnik po systemie nagłośnieniowym Behringer EUROPORT PPA2000BT/PPA500BT. Dowiedz się, jak podłączyć sprzęt, skonfigurować ustawienia, używać efektów KLARK TEKNIK i funkcji FBQ oraz parować urządzenia Bluetooth.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- System EUROPORT PPA2000BT/PPA500BT to przenośny system nagłośnieniowy. Aby rozpocząć, rozłóż głośniki, podłącz je do miksera, ustaw kontrolki w pozycji wyjściowej, włącz zasilanie i powoli zwiększaj głośność główną. str. 10
Najważniejsze czynności
- Podłączanie głośników str. 10
- Wykrywanie sprzężeń (FBQ) str. 12
Pierwsze uruchomienie
- Ustawienie początkowe str. 10
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Sprzężenie zwrotne
Naciśnij EQ i FBQ, obniż podświetlony suwak EQ.
str. 12Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc wyjściowa (PPA2000BT) | 2 x 1000 W | Moc szczytowa na kanał przy 4 Ohm | str. 13 |
| Moc wyjściowa (PPA500BT) | 2 x 250 W | Moc szczytowa na kanał przy 4 Ohm | str. 13 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 2, 3, 4
- Podłączenie (Hook-Up) str. 5
- Konfiguracja (Set-up) str. 6
- Kontrola (Controls) str. 7, 8, 9
- Uruchomienie (Getting started) str. 10
- Efekty (Adding Effects) str. 11
- FBQ i Bluetooth str. 12
- Specyfikacja str. 13
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Systemy Behringer EUROPORT PPA2000BT oraz PPA500BT to przenośne systemy nagłośnieniowe typu wszystko-w-jednym. Instrukcja obejmuje procedury bezpiecznego montażu, podłączania źródeł dźwięku, obsługi wbudowanego miksera, korzystania z procesora efektów KLARK TEKNIK oraz systemu wykrywania sprzężeń FBQ.
Opis urządzenia
Urządzenie składa się z miksera oraz dwóch odłączanych głośników. PPA2000BT posiada 8 kanałów, a PPA500BT 6 kanałów. Systemy wyposażone są w technologię Bluetooth, wejście USB dla mikrofonów bezprzewodowych oraz procesor efektów.
Przygotowanie i montaż
Aby przygotować system do pracy:
- Zwolnij górny zatrzask pod uchwytem transportowym.
- Zwolnij boczne zatrzaski, naciskając je i podnosząc.
- Wyjmij głośniki i umieść je w odpowiednich miejscach.
- Ustaw mikser w pozycji pionowej, upewniając się, że kable głośnikowe sięgają do obu kolumn.
Podłączenie sprzętu

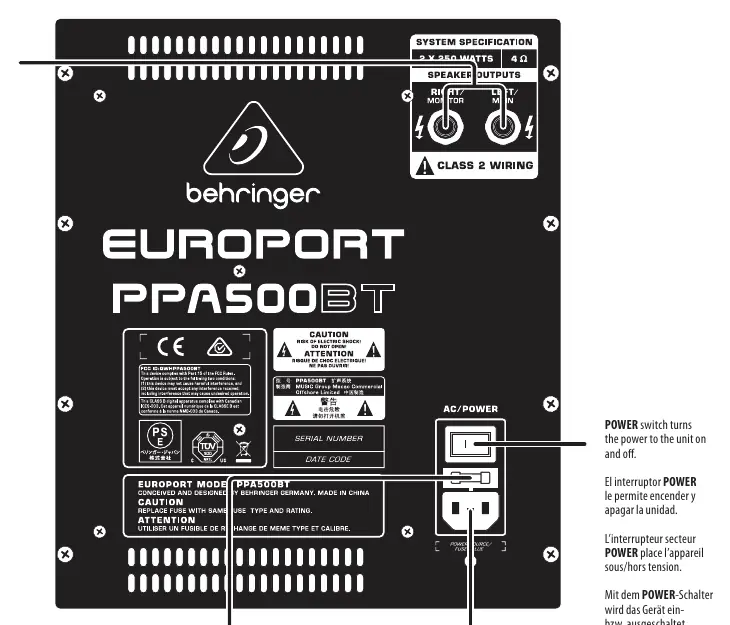

Przed podłączeniem upewnij się, że wszystkie urządzenia zewnętrzne są wyłączone. Podłącz kable głośnikowe do wyjść SPEAKER OUTPUTS na tylnym panelu miksera. Używaj wyłącznie dołączonych głośników i kabli głośnikowych (nie używaj kabli instrumentalnych).
Obsługa miksera i kontrola dźwięku
Podstawowa konfiguracja kanałów:
- Ustaw kontrolki TREBLE, BASS i PAN w pozycji środkowej.
- Ustaw kontrolki FX i LEVEL na minimum (maksymalnie w lewo).
- Po włączeniu zasilania, powoli zwiększaj głośność główną (MAIN LEVEL CONTROL) do około 1/3 zakresu.
- Dostosuj poziomy mikrofonów i instrumentów za pomocą pokręteł LEVEL.
- Jeśli dioda CLIP świeci się, naciśnij przycisk PAD lub zmniejsz poziom LEVEL.
Dodawanie efektów
Aby dodać efekty:
- Ustaw pokrętło FX [LEVEL] na procesorze MULTI-FX na około 75%.
- Wybierz efekt, obracając pokrętło PROGRAM [PUSH], a następnie naciśnij je, aby zatwierdzić.
- Podczas mówienia lub grania, obracaj pokrętło FX na wybranym kanale, aby dodać odpowiednią ilość efektu.
- Dostosuj ogólny poziom efektów w miksie głównym za pomocą pokrętła FX [LEVEL].
Funkcja FBQ i Bluetooth
System FBQ pomaga wyeliminować sprzężenia (pisk):
- Jeśli wystąpi sprzężenie, naciśnij przyciski EQ i FBQ.
- Dioda LED na suwaku EQ wskaże częstotliwość powodującą sprzężenie.
- Obniż suwak EQ, aż pisk ustanie.
Aby połączyć urządzenie Bluetooth:
- Przytrzymaj przycisk BLUETOOTH PAIRING, aż dioda zacznie szybko migać.
- Włącz Bluetooth w swoim urządzeniu i sparuj z systemem (kod PIN: 0000, jeśli wymagany).
- Gdy dioda świeci światłem ciągłym, połączenie jest aktywne.
Rozwiązywanie problemów
W przypadku problemów z dźwiękiem sprawdź:
- Czy kable są poprawnie podłączone i nie są uszkodzone.
- Czy dioda CLIP nie sygnalizuje przesterowania (użyj PAD).
- Czy zasilanie sieciowe jest zgodne z wymaganiami modelu.
Dane techniczne
Systemy oferują moc szczytową 2 x 1000 W (PPA2000BT) lub 2 x 250 W (PPA500BT) na kanał przy 4 Ohm. Pasmo przenoszenia wynosi od 50 Hz do 22 kHz. Wymagane zasilanie zależy od regionu (100-240 V~).
Informacje o producencie
Behringer
Praktyczna pomoc
Typowe problemy
Sprzężenie zwrotne (pisk)
Naciśnij przyciski EQ i FBQ, a następnie obniż suwak EQ odpowiadający za częstotliwość, która powoduje sprzężenie.
Słaby zasięg Bluetooth
Upewnij się, że nie używasz jednocześnie mikrofonów bezprzewodowych i Bluetooth, co może wpływać na zasięg.
Przed użyciem
- Sprawdź, czy napięcie sieciowe jest zgodne z modelem.
- Upewnij się, że wszystkie kable głośnikowe są wysokiej jakości (TS 1/4").
- Ustaw wszystkie kontrolki kanałów (TREBLE, BASS, PAN) w pozycji środkowej, a FX i LEVEL na minimum.
- Upewnij się, że mikser stoi stabilnie w pozycji pionowej.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- FBQ Feedback Detection
- System wykrywania sprzężeń, który wskazuje częstotliwość powodującą pisk.
- Phantom Power (+48V)
- Zasilanie dla mikrofonów pojemnościowych.
Ilustracje i schematy

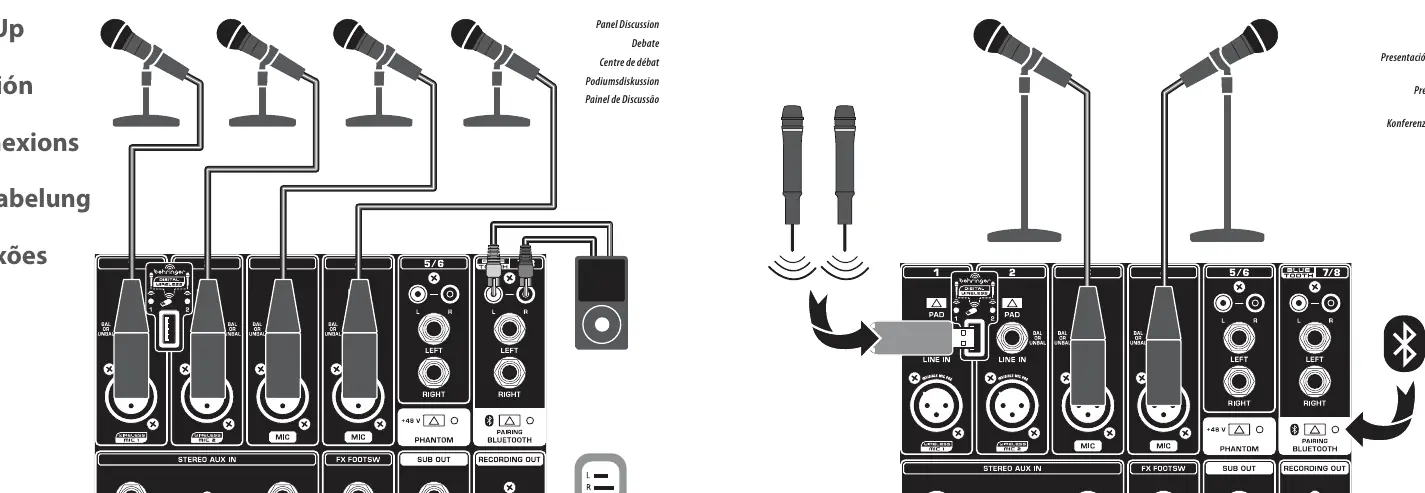

- Strona 5: Schematy podłączeń (dyskusja panelowa, występy, prezentacje).

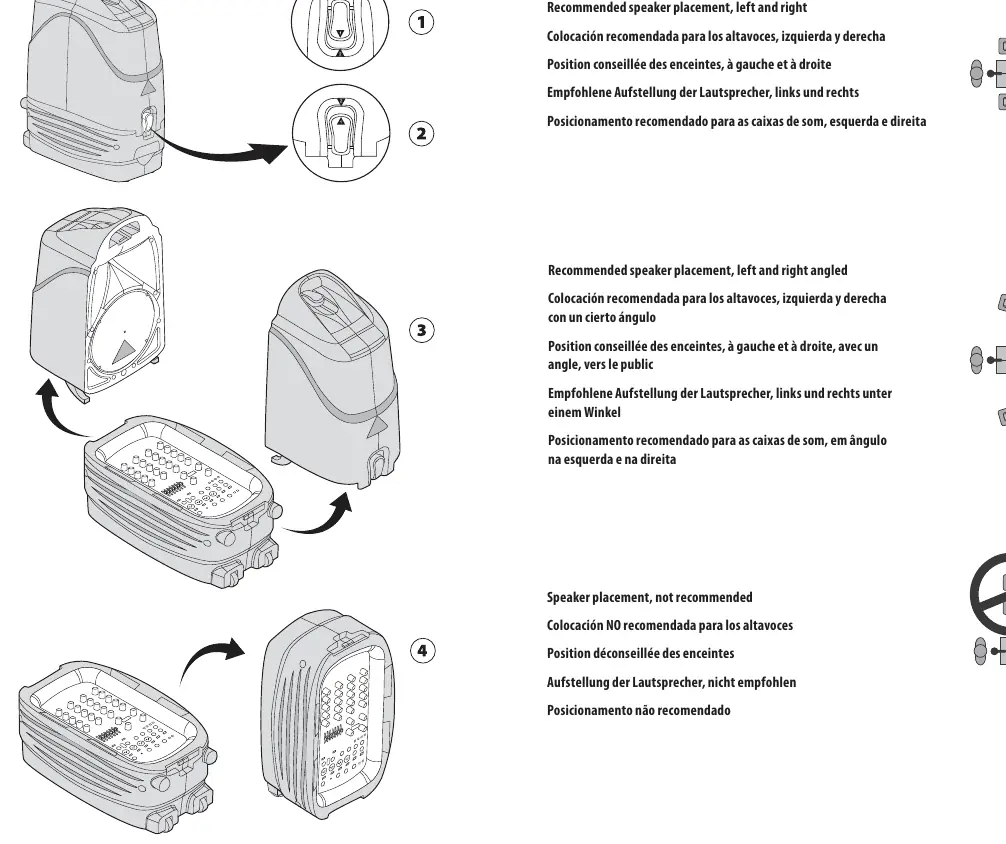

- Strona 6: Instrukcja rozkładania systemu i ustawienia głośników.

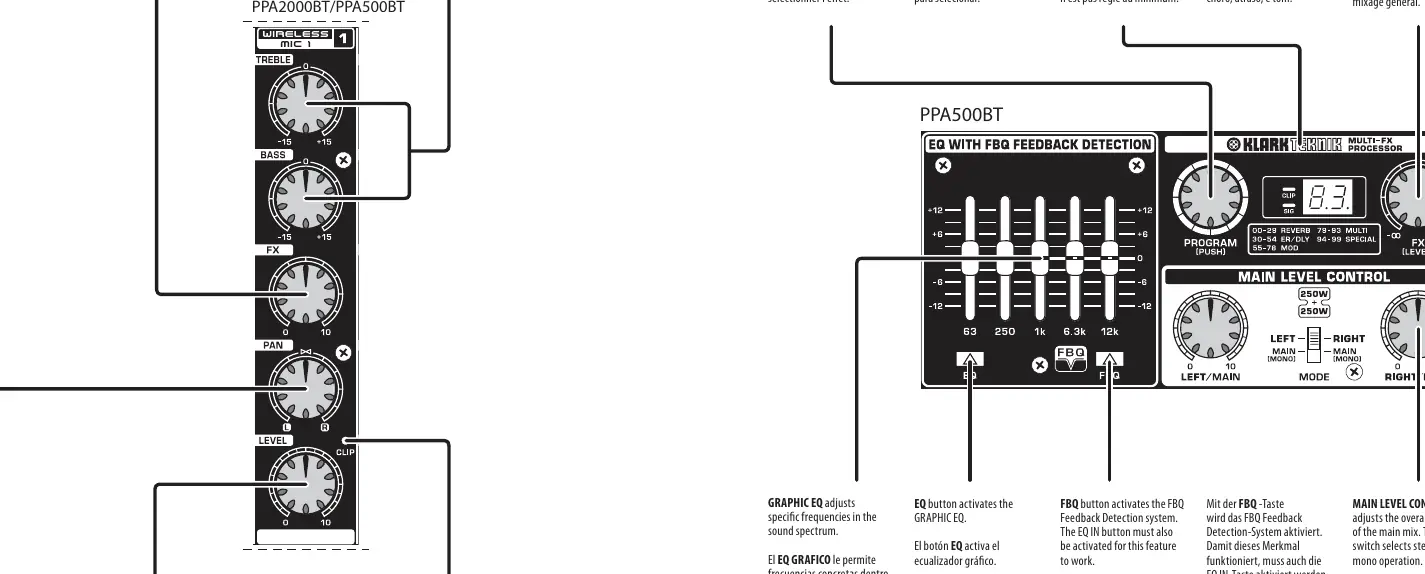

- Strona 7-9: Opis panelu sterowania i wejść/wyjść.
Zgodność modelu
- PPA500BT nie posiada kółek transportowych.
- Wejście USB obsługuje opcjonalne mikrofony bezprzewodowe BEHRINGER ULM.
