Instrukcja obsługi miksera DJ Behringer Pro Mixer Series
Szybki przewodnik po mikserach DJ Behringer serii VMX. Dowiedz się, jak poprawnie podłączyć sprzęt, skonfigurować kanały, używać efektów, licznika BPM oraz jak bezpiecznie obsługiwać urządzenie.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Mikser serii VMX to profesjonalne urządzenie DJ-skie. Aby rozpocząć, podłącz źródła dźwięku przy wyłączonym zasilaniu, ustaw pokrętła MAIN OUT na minimum, włącz mikser, a następnie stopniowo zwiększaj poziomy GAIN i CHANNEL, monitorując wskaźniki poziomu. str. 13, 14
Najważniejsze czynności
- Podłączanie sprzętu str. 12, 14
- Regulacja wzmocnienia (Gain) str. 13, 14
- Synchronizacja tempa str. 13, 14
Pierwsze uruchomienie
- Ustaw MAIN OUT na minimum, włącz mikser, włącz źródła dźwięku, podnieś poziomy MAIN OUT i PFL/PHONES, dostosuj GAIN. str. 13
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Dźwięk jest zniekształcony
Zmniejsz GAIN na kanale lub sprawdź wskaźniki poziomu (Clip LED).
str. 13Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Sample rate | 48 kHz | Częstotliwość próbkowania interfejsu USB. | str. 15 |
| Converter | 16-bit | Rozdzielczość przetwornika. | str. 15 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 2, 3, 4, 5
- Schematy połączeń str. 12, 14
- Opis elementów sterujących str. 9, 10, 11, 12
- Dane techniczne str. 15
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy serii mikserów DJ Behringer VMX (VMX1000USB, VMX300USB, VMX200USB, VMX100USB). Dokument zawiera wytyczne dotyczące bezpiecznego podłączenia, konfiguracji sygnału, obsługi kanałów oraz synchronizacji tempa (BPM).
Podłączenie (Hook-up)
Przed podłączeniem upewnij się, że wszystkie urządzenia są wyłączone. Podłącz źródła dźwięku (gramofony, odtwarzacze CDJ, laptopy) do odpowiednich wejść (PHONO/LINE). Podłącz wyjścia główne (MAIN OUT) do wzmacniaczy lub systemów nagłośnieniowych. Upewnij się, że używasz kabli wysokiej jakości.
Sterowanie
- GAIN: Reguluje poziom sygnału wejściowego. Jeśli dioda CLIP świeci się na czerwono, zmniejsz wzmocnienie.
- EQ: Korekcja częstotliwości (wysokie, średnie, niskie) w zakresie od -32 dB do +12 dB.
- CHANNEL Fader: Reguluje głośność kanału.
- CROSSFADER: Płynne przejście między źródłami dźwięku.
- TALK: Funkcja redukcji głośności muzyki podczas mówienia do mikrofonu.
- PFL (Pre-Fader Listen): Pozwala na odsłuch kanału w słuchawkach przed wysłaniem go na wyjście główne.
Pierwsze uruchomienie
- Podłącz wszystkie kable przy wyłączonych urządzeniach.
- Ustaw pokrętła MAIN OUT na minimum i włącz mikser.
- Włącz źródła dźwięku i zacznij odtwarzanie.
- Podnieś MAIN OUT i PFL/PHONES do pożądanego poziomu.
- Dostosuj GAIN na każdym kanale, aż sygnał będzie czysty (bez przesterowania).
- Użyj suwaków CHANNEL, aby ustawić względny poziom źródeł.
Synchronizacja tempa (BPM Counter)
Mikser posiada licznik BPM. Naciśnij przycisk SYNC LOCK, aby ustabilizować wyświetlane tempo. Możesz również użyć przycisku BEAT ASSIST, aby ręcznie wprowadzić tempo (tap tempo). Diody TEMPO DIFFERENCE wskazują, czy tempa źródeł są zsynchronizowane.
Bezpieczeństwo
Urządzenie powinno być instalowane z dala od źródeł ciepła i wody. Nie zdejmuj obudowy – wewnątrz nie ma części serwisowalnych przez użytkownika. Naprawy powinny być wykonywane wyłącznie przez wykwalifikowany personel.
Informacje o producencie
Behringer
Praktyczna pomoc
Typowe problemy
Zniekształcony dźwięk
Zmniejsz pokrętło GAIN na kanale, który odbiera sygnał. Jeśli dioda CLIP świeci się, sygnał jest przesterowany.
Tempo nie synchronizuje się
Naciśnij przycisk SYNC LOCK, aby uniknąć skoków tempa, lub użyj BEAT ASSIST do ręcznego wprowadzenia tempa (tap tempo).
Przed użyciem
- Upewnij się, że wszystkie urządzenia są wyłączone przed podłączeniem.
- Sprawdź, czy napięcie sieciowe jest zgodne z modelem.
- Podłącz zasilanie, audio, USB i głośniki zgodnie ze schematem.
- Ustaw pokrętła MAIN OUT na minimum przed włączeniem zasilania.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

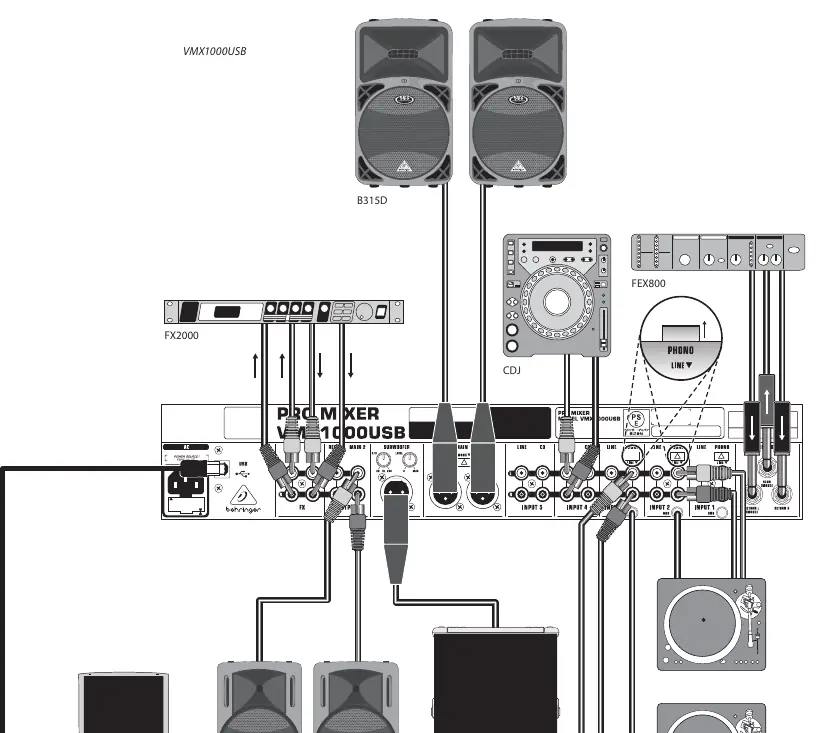

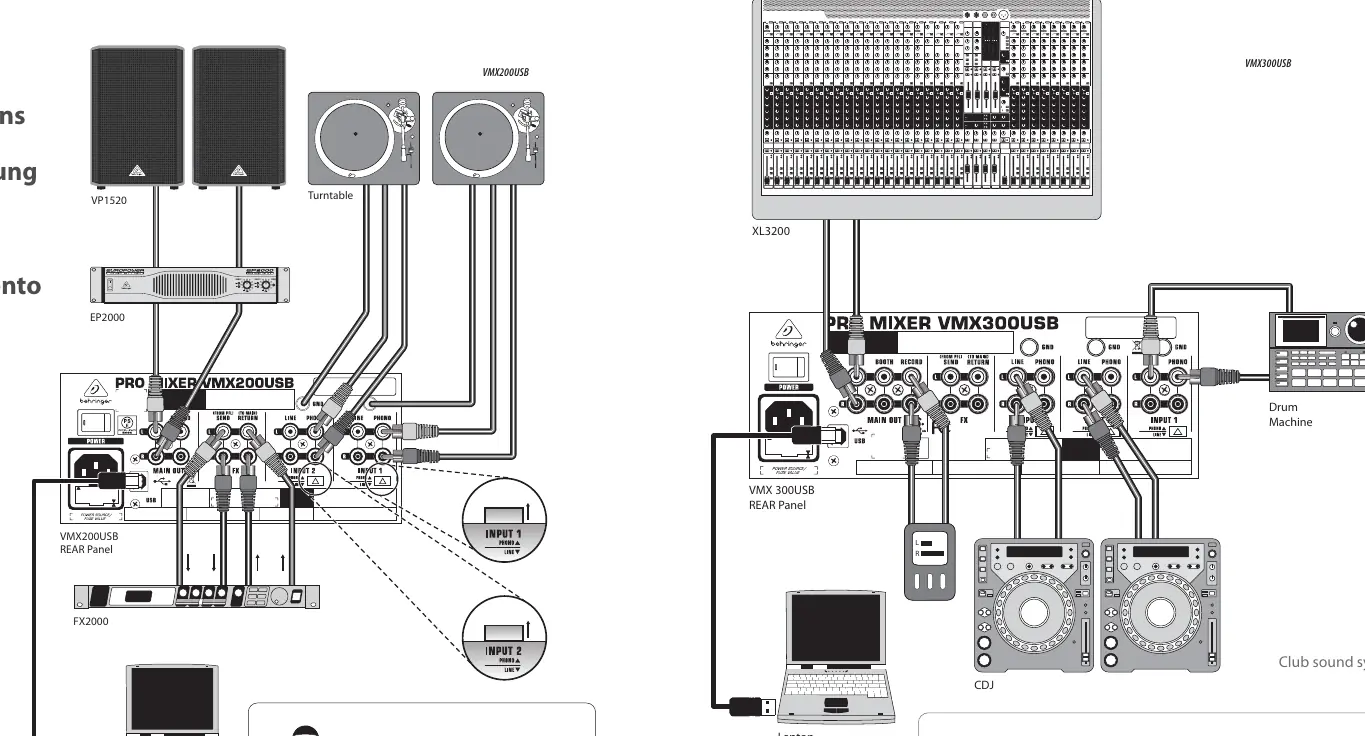

- Schematy połączeń pokazują podłączenie gramofonów, odtwarzaczy CDJ, laptopów, mikrofonów oraz systemów nagłośnieniowych do miksera.

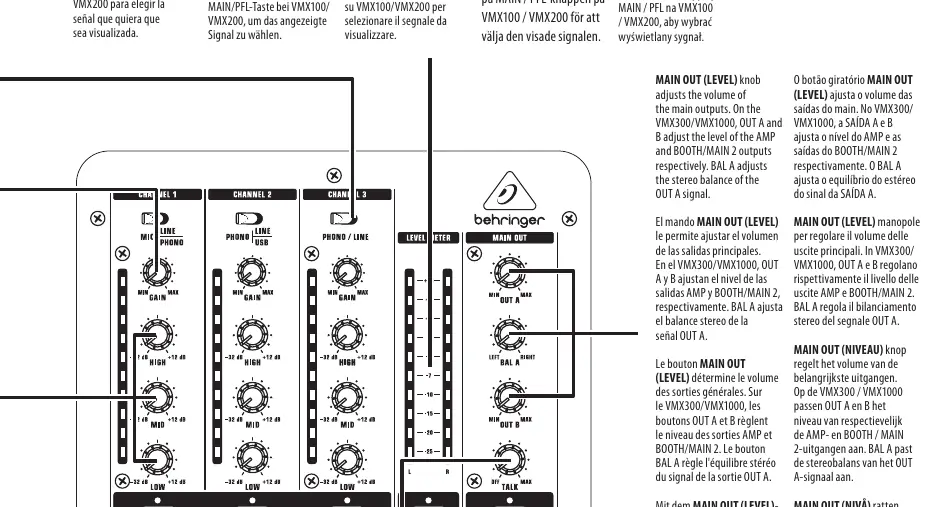

- Panele przednie i tylne ilustrują rozmieszczenie gniazd i elementów sterujących.
Zgodność modelu
- Urządzenie może być używane w klimacie tropikalnym i umiarkowanym do 45°C.
- Wymaga standardowego gniazda IEC.
