Instrukcja obsługi konwertera mediów PoE Black Box 15W/25.5W/30W

Szybki przewodnik po instalacji i konfiguracji konwertera mediów PoE Black Box. Dowiedz się, jak podłączyć kable światłowodowe i UTP, zrozumieć diody LED oraz ustawienia przełączników DIP.

Spis treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy serii konwerterów mediów PoE (15W/25.5W/30W), które umożliwiają połączenie sieci światłowodowej z miedzianą oraz zasilanie urządzeń PoE. Urządzenia obsługują automatyczne wykrywanie prędkości 10, 100 i 1000 Mbps.

Opis urządzenia

Konwerter wyposażony jest w port UTP RJ-45 oraz port światłowodowy typu duplex SC (wersje multi-mode lub single-mode w zależności od modelu). Urządzenie posiada wbudowany kontroler PSE, który dostarcza zasilanie przez kabel typu skrętka (CAT) do urządzeń końcowych (PD).

Instalacja

Podłącz kabel światłowodowy do konwertera. Pamiętaj o poprawnym sparowaniu połączeń: gniazdo nadawcze (transmit) musi być połączone z gniazdem odbiorczym (receive).
Podłącz kabel UTP od urządzenia sieciowego TP do portu RJ-45 w konwerterze.
Podłącz zasilacz, aby uruchomić urządzenie. Sprawdź, czy dioda zasilania (Power) świeci się. Diody TP Act i FX Act powinny zaświecić się, gdy połączenia kablowe są poprawne.

Wskaźniki LED

FXAct: Świeci, gdy połączenie światłowodowe jest poprawne. Miga podczas transmisji danych.
Power: Świeci, gdy urządzenie jest włączone.
PSE: Świeci, gdy zasilanie PoE działa.
Link/Act: Świeci, gdy połączenie TP jest poprawne. Miga podczas transmisji danych.

Ustawienia przełączników DIP

SW1: Włącza (On) lub wyłącza (Off) funkcję Link Fault Pass-Through.
SW2: Wybór trybu pracy: On dla Cut-Through (9K), Off dla Store and Forward.
SW3: Włącza (On) lub wyłącza (Off) kontrolę przepływu (Flow control).
SW4: Ustawia prędkość portu światłowodowego: On dla 100Mbps, Off dla 1000Mbps.

Dane techniczne

Złącza: UTP RJ-45, światłowód SC, złącze zasilania AC.
Temperatura pracy: 0 do 50 stopni Celsjusza.
Wilgotność: 5 do 90% (bez kondensacji).
Wymiary: 25.4 x 71.5 x 99 mm.
Zgodność: IEEE 802.3q, IEEE 802.3z, IEEE 802.3af.

Praktyczna pomoc

Typowe problemy

Brak transmisji danych

Sprawdź, czy kable światłowodowe są poprawnie sparowane (TX do RX) oraz czy ustawienia przełączników DIP (szczególnie SW4 dla prędkości) są zgodne z wymaganiami sieci.

Urządzenie PoE nie otrzymuje zasilania

Upewnij się, że dioda PSE świeci się. Sprawdź, czy kabel UTP jest kategorii 5 (Cat5) i czy nie przekracza maksymalnej długości 100 metrów.

Przed użyciem

Sprawdź, czy zestaw zawiera wszystkie elementy i czy nie są uszkodzone.
Upewnij się, że posiadasz odpowiedni typ kabla światłowodowego (Multi-mode lub Single-mode) zgodny z modelem urządzenia.
Przygotuj kabel UTP kategorii 5 (Cat5) do połączenia sieciowego.
Upewnij się, że masz dostęp do źródła zasilania AC.

Parametry w praktyce

Link Fault Pass-Through (SW1): Funkcja przekazywania błędu łącza; jeśli łącze światłowodowe zostanie przerwane, zasilanie PoE na porcie UTP może zostać wyłączone na ok. 2 sekundy w celu zresetowania urządzenia.
Cut-Through (SW2): Tryb pracy przełącznika; Cut-Through (9K) zapewnia mniejsze opóźnienia, Store and Forward zapewnia większą integralność danych.
FX Speed (SW4): Ustawienie prędkości portu światłowodowego; 100Mbps lub 1000Mbps.

Ilustracje i schematy

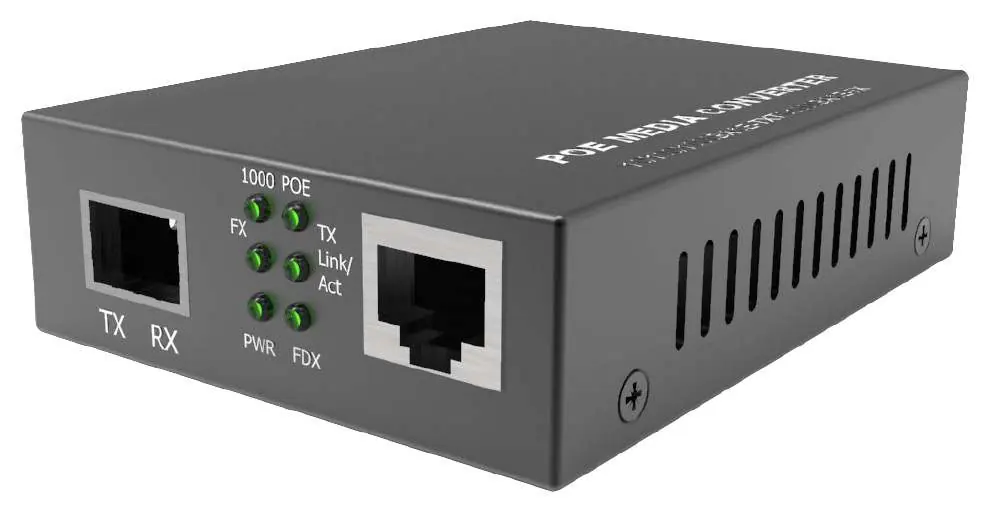

Przedni panel zawiera porty RJ-45 i światłowodowe oraz zestaw diod LED (FX, 1000, POE, TX, Link/Act, PWR, FDX) informujących o statusie pracy.

Zgodność modelu

Urządzenie obsługuje standardy IEEE 802.3q, IEEE 802.3z oraz IEEE 802.3af.
Maksymalna długość kabla UTP wynosi 100 metrów.
