Instrukcja obsługi podgrzewacza wody Bosch 125BO

Najważniejsze informacje z instrukcji

Podgrzewacz wody Bosch 125BO jest urządzeniem przeznaczonym wyłącznie do użytku zewnętrznego. Nie jest zatwierdzony do ogrzewania pomieszczeń ani do użytku w domach mobilnych, przyczepach kempingowych czy na łodziach. Instalacja musi być wykonana przez wykwalifikowanego instalatora lub gazownika zgodnie z lokalnymi przepisami.

W przypadku wykrycia zapachu gazu:

• Zamknij zawór gazu.
• Nie próbuj zapalać żadnego urządzenia.
• Nie dotykaj przełączników elektrycznych ani nie używaj telefonu w budynku.
• Natychmiast skontaktuj się z dostawcą gazu z telefonu sąsiada.
• Jeśli nie możesz skontaktować się z dostawcą gazu, wezwij straż pożarną.

Opis urządzenia i dane techniczne

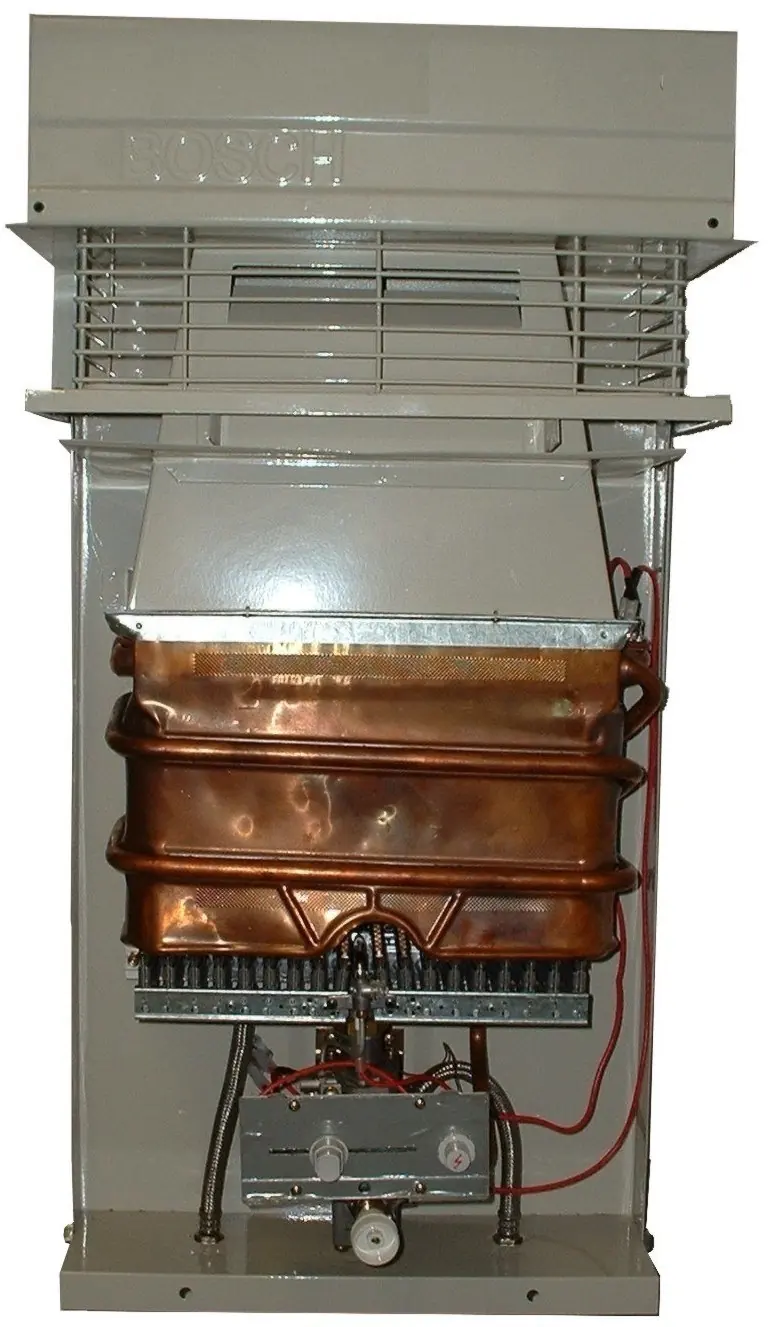

Urządzenie posiada palniki ze stali nierdzewnej, wbudowany przerywacz ciągu oraz zabezpieczenie przed przegrzaniem. Zapłon odbywa się za pomocą przycisku piezoelektrycznego.

• Maksymalny przepływ: 3.7 GPM (14 l/min) przy wzroście temperatury o 45°F (25°C).
• Maksymalna moc wyjściowa: 101,772 Btu/h (29.8 kW).
• Minimalne ciśnienie wody: 30 PSI (2.07 bar).
• Przyłącza: Gaz 3/4", Woda 1/2".
• Wymiary: 10.5" głębokości, 18.25" szerokości, 36.75" wysokości.

Instalacja i montaż

Urządzenie należy montować na ścianie zewnętrznej, jak najbliżej najczęściej używanego punktu poboru ciepłej wody. Należy zachować wymagane odstępy:

• Góra: 3 stopy (ok. 91 cm).
• Przód: 4 stopy (ok. 122 cm).
• Boki: 4 stopy (ok. 122 cm).
• Dół: 1 stopa (ok. 30 cm).
• Tył: 0 cali.

W przypadku montażu na ścianie z sidingu winylowego, obszar 6' x 4' musi zostać zabezpieczony materiałem niepalnym (np. drewnem). Przed podłączeniem gazu upewnij się, że urządzenie jest przystosowane do rodzaju gazu (LP lub NG) zgodnie z tabliczką znamionową.

Obsługa urządzenia

Zapłon:

1. Upewnij się, że zawór gazu jest zamknięty (przesunięty w lewo).
2. Odczekaj 5 minut, aby usunąć ewentualny gaz.
3. Otwórz okienko podglądu.
4. Przesuń przycisk zaworu gazu w prawo.
5. Wciśnij przycisk zaworu gazu i naciśnij przycisk zapalnika piezoelektrycznego.
6. Po zapaleniu pilota przytrzymaj przycisk zaworu przez co najmniej 15 sekund.

Regulacja temperatury:

• Pokrętło regulacji temperatury: Zmienia przepływ wody. Obrót w prawo podnosi temperaturę i obniża przepływ, obrót w lewo obniża temperaturę i zwiększa przepływ.
• Suwak regulacji gazu: Zmienia ilość gazu dostarczanego do palników. Najniższa temperatura to pozycja "jeden płomień", najwyższa to "trzy płomienie".

Konserwacja i serwis

Regularna konserwacja zapewnia długą żywotność urządzenia:

• Co roku: Sprawdź filtr wody, zespół pilota i palnik.
• Co 2 lata: Nasmaruj i wyczyść zawór wody.
• Co 3-5 lat: Wymień części zaworu wody, wyczyść lub wymień dyszę pilota.

W przypadku ryzyka zamarzania (poniżej 32°F / 0°C), należy odłączyć zasilanie, odłączyć przyłącza wodne, wykręcić korek spustowy i przedmuchać instalację sprężonym powietrzem.

Rozwiązywanie problemów

Jeśli pilot nie zapala się, sprawdź, czy zawór gazu jest otwarty i czy w przewodzie nie ma powietrza. Jeśli palnik nie zapala się przy przepływie wody, sprawdź filtr wody oraz czy przepływ wody jest wystarczający (min. 0.5 GPM). W przypadku wahań temperatury, sprawdź, czy nie ma skrzyżowania instalacji wodnej (cross-over) lub czy filtr wody nie jest zatkany.
