Instrukcja obsługi podgrzewacza wody Bosch AquaStar 125X
Szybki przewodnik po instalacji i obsłudze przepływowego podgrzewacza wody Bosch AquaStar 125X. Dowiedz się, jak bezpiecznie zamontować urządzenie, ustawić temperaturę, wymienić baterie i rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Bosch AquaStar 125X to przepływowy podgrzewacz wody z elektronicznym zapłonem. Urządzenie jest przeznaczone wyłącznie do podgrzewania wody użytkowej wewnątrz pomieszczeń. Uwaga: Nie wolno instalować urządzenia w łazienkach, sypialniach ani innych zamkniętych pomieszczeniach bez odpowiedniej wentylacji. W przypadku wyczucia gazu należy natychmiast zamknąć dopływ gazu, nie używać przełączników elektrycznych i skontaktować się z dostawcą gazu.
Opis urządzenia
Podgrzewacz wykorzystuje automatyczny zawór gazowy modulujący moc w zależności od przepływu wody. Zapłon jest elektroniczny, zasilany bateriami. Urządzenie posiada czujnik płomienia, zabezpieczenie przed przegrzaniem oraz wskaźnik LED informujący o konieczności wymiany baterii.
Instalacja
Montaż musi być wykonany przez wykwalifikowanego instalatora zgodnie z lokalnymi przepisami.
- Lokalizacja: Urządzenie należy zamontować na ścianie, zachowując wymagane odstępy: góra 12", przód 4", boki 4", tył 0".
- Wentylacja: Wymagany jest przewód kominowy o średnicy min. 5 cali. Instalacja musi zapewniać odpowiedni ciąg.
- Podłączenie gazu: Należy użyć dostarczonego regulatora ciśnienia. Nie wolno podłączać urządzenia do instalacji wysokociśnieniowej.
- Podłączenie wody: Wlot zimnej wody znajduje się po prawej stronie, wylot ciepłej po lewej. Zaleca się stosowanie rur miedzianych.
Obsługa
Aby uruchomić urządzenie:
- Upewnij się, że system jest napełniony wodą.
- Ustaw przełącznik On/Off w pozycji I.
- Odkręć kran z ciepłą wodą. Zapłon nastąpi automatycznie.
- Temperaturę wody reguluje się pokrętłem znajdującym się pod zaworem gazowym. Obrót w prawo (zgodnie z ruchem wskazówek zegara) zwiększa temperaturę i zmniejsza przepływ.
Wymiana baterii
Jeśli dioda LED miga, oznacza to, że baterie (2x D 1.5V) są bliskie wyczerpania i należy je wymienić.
Konserwacja
Urządzenie wymaga okresowej kontroli (raz w roku). Należy czyścić filtr wody, sprawdzać szczelność układu gazowego oraz stan palnika. W przypadku osadzania się kamienia w wężownicach konieczne może być płukanie roztworem odkamieniającym.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Brak iskry przy odkręceniu wody
Sprawdź, czy baterie są sprawne, czy przełącznik jest w pozycji I, czy przepływ wody jest wystarczający (min. 0.5 GPM) oraz czy filtr wody nie jest zatkany.
Pilot zapala się, ale palniki główne nie
Sprawdź czujnik płomienia, upewnij się, że zawór gazu jest otwarty, sprawdź ciśnienie gazu lub skontaktuj się z serwisem w celu sprawdzenia zaworu elektromagnetycznego.
Woda nie jest wystarczająco gorąca
Zwiększ ustawienie temperatury pokrętłem, zmniejsz przepływ wody w kranie lub sprawdź, czy ciśnienie gazu jest prawidłowe.
Urządzenie wyłącza się podczas pracy
Sprawdź, czy nie występuje mieszanie się wody zimnej z ciepłą w instalacji (np. przez baterię mieszającą) lub czy ciśnienie wody jest stabilne.
Przed użyciem
- Sprawdź, czy system jest napełniony wodą.
- Upewnij się, że zawór gazu jest otwarty.
- Sprawdź, czy baterie są sprawne (dioda LED nie powinna migać).
- Upewnij się, że wentylacja jest drożna.
- Sprawdź, czy woda w kranie płynie z odpowiednim przepływem.
Parametry w praktyce
- Min. Water Pressure
- Minimalne ciśnienie wody wymagane do uruchomienia (18 Psi przy 4 GPM).
Ilustracje i schematy
- Rysunek 1: Montaż urządzenia na ścianie.
- Rysunek 4: Podłączenie regulatora gazu.

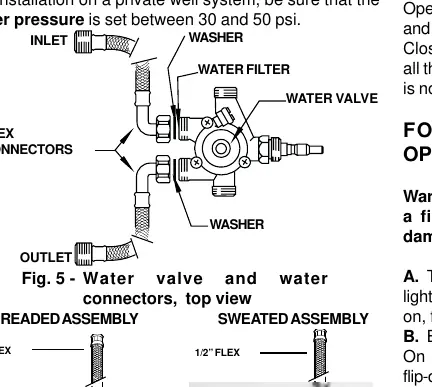

- Rysunek 5: Podłączenie wody i zaworów.
- Rysunek 12: Regulacja mikroprzełącznika.
- Rysunek 13: Schemat elektryczny.
Zgodność modelu
- Urządzenie nie jest przeznaczone do domów mobilnych, przyczep kempingowych ani łodzi.
- Nie jest przeznaczone do instalacji na zewnątrz budynków.
- Wymaga zasilania gazem o odpowiednim ciśnieniu (LP lub NG w zależności od modelu).
