Instrukcja i specyfikacja elektrycznych podgrzewaczy wody Giant
Kompletny przewodnik po elektrycznych podgrzewaczach wody Giant. Zobacz porównanie modeli Standard, Cascade, Super Cascade i EcoPeak, dane techniczne, wymiary oraz informacje o gwarancji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Elektryczne podgrzewacze wody Giant występują w seriach Standard, Cascade, Super Cascade oraz EcoPeak. Różnią się one konstrukcją wlotu wody, powłoką ochronną zbiornika, rodzajem zaworu spustowego oraz okresem gwarancji (od 6 do 10 lat na zbiornik). str. 3, 4, 6
Najważniejsze czynności
- Weryfikacja modelu i specyfikacji str. 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Ciśnienie robocze | 150 PSI (1,035 kPa) | Maksymalne ciśnienie pracy zbiornika. | str. 2 |
| Gwarancja na zbiornik (Standard) | 6 lat | Okres gwarancji przeciwko wyciekom ze zbiornika. | str. 3, 6 |
Gdzie szukać w PDF
- Budowa i komponenty str. 2
- Porównanie modeli str. 3
- Technologia EcoPeak str. 5
- Specyfikacja techniczna str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument stanowi specyfikację techniczną oraz przewodnik po elektrycznych podgrzewaczach wody marki Giant. Urządzenia występują w kilku wariantach: Standard, Cascade, Super Cascade oraz z technologią EcoPeak. Dokument zawiera porównanie funkcji, schematy budowy oraz dane techniczne niezbędne do doboru i instalacji urządzenia.
Budowa i komponenty
Podgrzewacze wody Giant wyposażone są w szereg elementów zapewniających trwałość i bezpieczeństwo:
- Zawór bezpieczeństwa (T&P): Fabrycznie zainstalowany zawór temperatury i ciśnienia chroni zbiornik przed uszkodzeniem.
- Niple dielektryczne: Złącza 3/4" NPT chroniące przed korozją.
- Pułapki cieplne (Heat Traps): Ograniczają utratę ciepła przez złączki wlotowe i wylotowe.
- Termostat: Automatyczna kontrola temperatury z zabezpieczeniem przed przegrzaniem.
- Izolacja: Ekologiczna warstwa izolacyjna redukująca straty energii.
- Elementy grzejne: Zatwierdzone przez CSA elementy wtykowe, łatwe w wymianie.
- Zbiornik: Pokryty emalią kobaltową wzbogaconą cyrkonem, odporny na korozję.
- Anoda magnezowa: Zapewnia ochronę antykorozyjną zbiornika.
- Zawór spustowy: Odporny na manipulacje, ułatwiający opróżnianie zbiornika.
Porównanie modeli
Wybór modelu zależy od wymagań dotyczących wydajności i trwałości:
- Standard: Podstawowy model z pojedynczą powłoką ochronną i plastikowym zaworem spustowym.
- Cascade: Oferuje dodatkowo dolny wlot wody (10% więcej ciepłej wody) oraz 8-letnią gwarancję na zbiornik.
- Super Cascade: Posiada powiększoną anodę magnezową, podwójną powłokę ochronną, mosiężny zawór spustowy oraz pionową rurę ewakuacyjną. Gwarancja na zbiornik wynosi 10 lat.

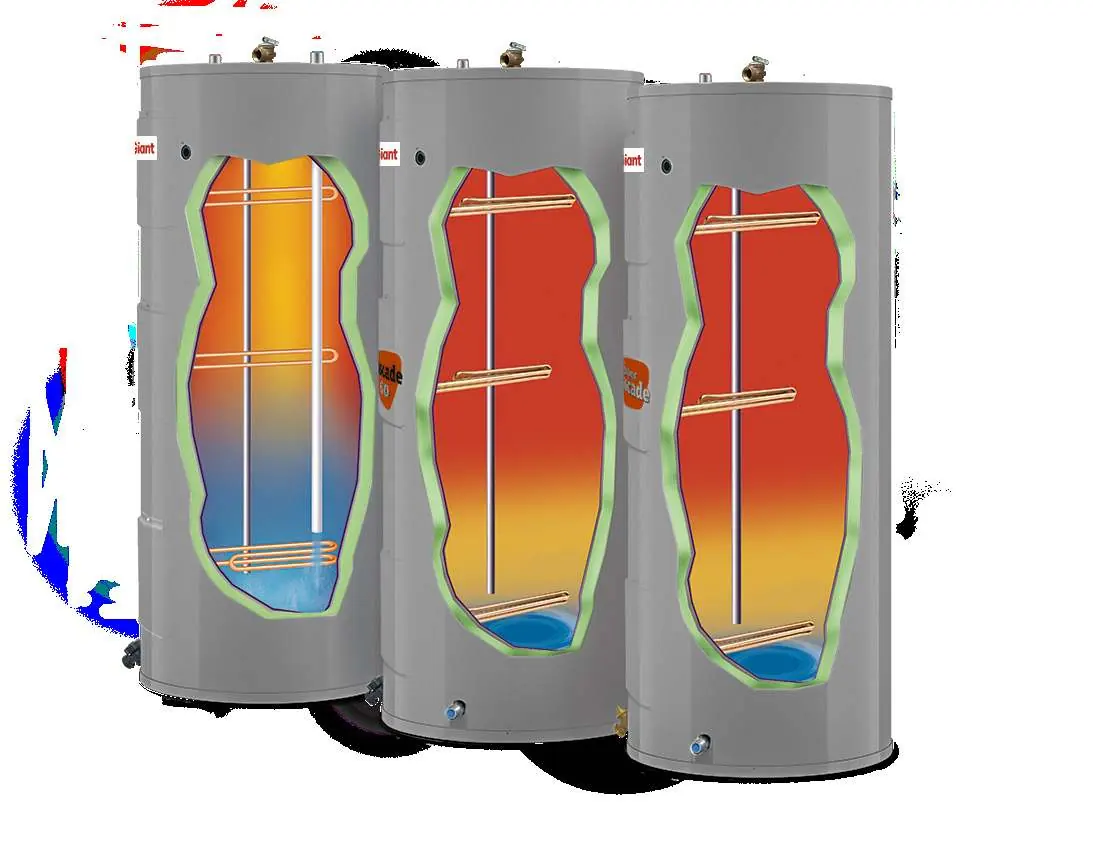

Technologia EcoPeak
Modele z technologią EcoPeak wykorzystują system trzech elementów grzejnych (3800W, 3000W, 800W), które współpracują ze sobą, aby rozłożyć zużycie energii w ciągu dnia, zmniejszając obciążenie sieci elektrycznej w okresach szczytowego zapotrzebowania, przy zachowaniu porównywalnych kosztów eksploatacji.
Dane techniczne i gwarancja
Szczegółowe wymiary (średnica, wysokość) oraz parametry elektryczne (napięcie 120V/208V/240V) znajdują się w tabeli specyfikacji na stronie 6. Gwarancja na zbiornik wynosi od 6 do 10 lat w zależności od modelu, a na części od 1 do 5 lat.
Informacje o producencie
Giant Power
Praktyczna pomoc
Typowe problemy
Utrata ciepła przez złączki
Urządzenia są wyposażone w fabryczne pułapki cieplne (Heat Traps), które ograniczają ten proces.
Korozja zbiornika
Zbiornik jest chroniony przez emalię kobaltową oraz anodę magnezową. Należy regularnie sprawdzać stan anody.
Przed użyciem
- Sprawdź, czy instalacja nie była wcześniej używana z niepotwierdzonymi systemami grzewczymi.
- Upewnij się, że napięcie zasilania jest zgodne z modelem (120V, 208V lub 240V).
- Zweryfikuj ciśnienie robocze instalacji (maks. 150 PSI).
- Upewnij się, że do systemu nie wprowadzono toksycznych chemikaliów.
Parametry w praktyce
- Standby loss
- Wskaźnik utraty energii w trybie gotowości (im niższy, tym lepiej).
- Storage Capacity
- Pojemność zbiornika wyrażona w galonach amerykańskich, litrach i galonach imperialnych.
- Element input
- Moc elementów grzejnych w watach przy danym napięciu.
Ilustracje i schematy
- Schemat budowy (str. 2) pokazuje rozmieszczenie 10 kluczowych komponentów, w tym zaworu T&P, termostatów i anody.

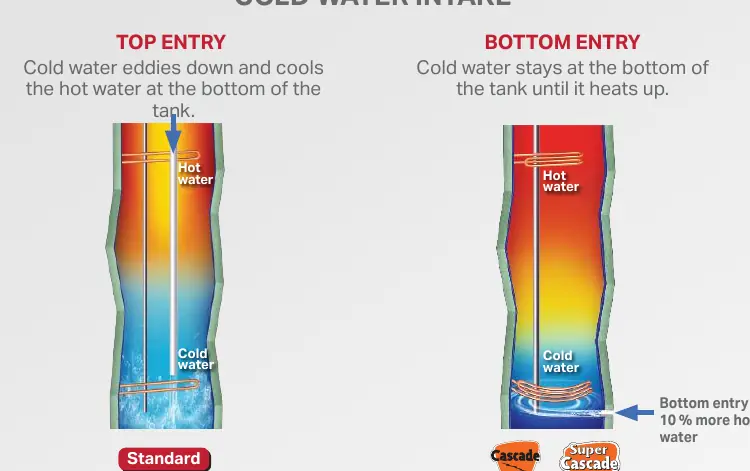

- Porównanie wlotu wody (str. 4) ilustruje różnicę między wlotem górnym (Standard) a dolnym (Cascade/Super Cascade).
Zgodność modelu
- Modele z technologią EcoPeak wymagają odpowiedniego podłączenia trzech elementów grzejnych.
- Wymagania w Kolumbii Brytyjskiej mogą różnić się od standardowych; skontaktuj się z lokalnym dostawcą.
