Instrukcja obsługi przepływowego podgrzewacza wody Bosch AquaStar 125B
Poznaj specyfikację techniczną i wymagania instalacyjne przepływowego podgrzewacza wody Bosch AquaStar 125B. Sprawdź parametry przepływu, ciśnienia gazu i wody oraz opcje wentylacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Bosch AquaStar 125B to przepływowy podgrzewacz wody, który dostarcza ciepłą wodę tylko w momencie jej użycia, co pozwala na oszczędność energii. Urządzenie jest przeznaczone do montażu na ścianie i obsługuje jedno główne urządzenie pobierające wodę (np. prysznic, wannę lub pralkę) w tym samym czasie.
Opis urządzenia
Podgrzewacz charakteryzuje się kompaktową budową i wyposażony jest w modulowany zawór gazowy do kontroli temperatury oraz zawór bezpieczeństwa ciśnienia. Urządzenie posiada certyfikat CSA i oferuje 12-letnią gwarancję na wymiennik ciepła.
Dane techniczne
- Moc wejściowa: 28 000 – 117 000 Btu (gaz ziemny i LP).
- Minimalny przepływ do aktywacji: 0,5 galona na minutę (gpm).
- Wydajność: do 3,5 gpm.
- Sprawność cieplna: 80% (NG) / 86% (LP).
- Wymiary: 29,75" (wys.) x 18,25" (szer.) x 8,75" (gł.).
- Waga: 44 funty (ok. 20 kg).
Wymagania instalacyjne
Instalacja musi spełniać określone parametry techniczne:
- Przyłącza wody i gazu: 1/2" Male NPT.
- Ciśnienie gazu ziemnego (NG): 7" - 14" WC.
- Ciśnienie gazu propan (LP): 11" - 14" WC.
- Ciśnienie wody: 18 - 150 PSI.
- Zasilanie elektryczne: Brak (urządzenie posiada zapłon typu standing pilot).
Opcje wentylacji
Urządzenie wymaga odpowiedniego systemu odprowadzania spalin:
- Standard: Pionowy przewód kominowy 5" (typu B, dwuścienny).
- Opcjonalnie: Możliwość zastosowania zestawu Power Vent (część #AQ1) do wentylacji poziomej przez ścianę, co eliminuje konieczność budowy tradycyjnego komina.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Brak ciepłej wody
Sprawdź, czy przepływ wody przekracza minimalny próg aktywacji wynoszący 0,5 gpm.
Niewystarczająca wydajność
Urządzenie jest zaprojektowane do obsługi jednego głównego punktu poboru wody w tym samym czasie. Ogranicz jednoczesne korzystanie z wielu kranów.
Przed użyciem
- Sprawdź, czy ciśnienie gazu mieści się w wymaganym zakresie (NG: 7-14" WC, LP: 11-14" WC).
- Upewnij się, że przyłącza wody i gazu mają średnicę 1/2 cala (Male NPT).
- Zweryfikuj, czy ciśnienie wody w instalacji wynosi od 18 do 150 PSI.
- Upewnij się, że przewód kominowy ma średnicę 5 cali (typ B) lub zainstalowano opcjonalny zestaw Power Vent.
- Sprawdź, czy miejsce montażu pozwala na bezpieczne podłączenie wentylacji.
Parametry w praktyce
- Minimum Flow to Activate
- 0,5 gpm - minimalny przepływ wody wymagany do uruchomienia palnika.
- Thermal Efficiency
- Sprawność cieplna urządzenia (80% dla gazu ziemnego, 86% dla propanu).
Ilustracje i schematy
- Schemat instalacji w szafie: Ilustruje prawidłowe umiejscowienie urządzenia z zachowaniem wymogów wentylacyjnych.

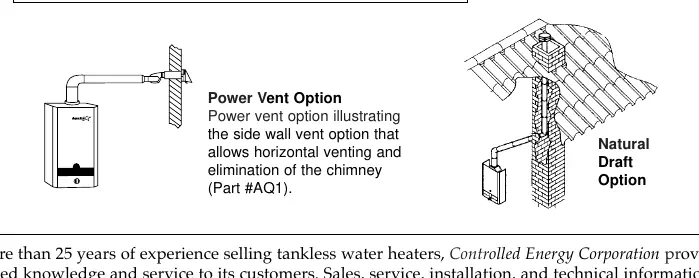

- Opcje wentylacji: Porównanie instalacji z naturalnym ciągiem kominowym oraz opcjonalnym systemem Power Vent (AQ1) dla wentylacji poziomej.
Zgodność modelu
- Urządzenie wymaga zasilania gazem ziemnym (NG) lub propanem (LP).
- Wymaga wentylacji pionowej (standard) lub poziomej (z opcjonalnym zestawem Power Vent AQ1).
