Instrukcja obsługi podkaszarki i wycinarki Bosch GRT 18V-33 / GFR 18V-23
Szybki przewodnik po instrukcji obsługi podkaszarki i wycinarki Bosch GRT 18V-33 / GFR 18V-23. Zawiera informacje o montażu, obsłudze, konserwacji i rozwiązywaniu problemów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Bosch GRT 18V-33 / GFR 18V-23 to akumulatorowa podkaszarka i wycinarka do trawy i zarośli. Urządzenie wykorzystuje systemy Pro-Tap (łatwe wysuwanie żyłki), EasyWind (łatwe nawijanie żyłki) oraz Anti-Tangle (zapobieganie blokowaniu). str. 1, 10, 20, 30
Najważniejsze czynności
- Montaż osłony i uchwytu str. 311, 313
- Wymiana/nawijanie żyłki str. 316, 317
- Montaż noża str. 318, 319
Pierwsze uruchomienie
- Naładuj akumulator, zamontuj osłonę i uchwyt, a następnie włóż akumulator do urządzenia. str. 311, 313, 314
Problemy i rozwiązania
Silnik nie uruchamia się
Sprawdź akumulator, naładuj go lub pozwól mu ostygnąć.
str. 11, 21, 31, 41Konserwacja i reset
- Regularnie czyść urządzenie i otwory wentylacyjne. Przed przechowywaniem wyjmij akumulator. str. 12, 22, 32, 42
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18V | Napięcie zasilania | str. 8, 18, 28, 38 |
Gdzie szukać w PDF
- Spis treści str. 2
- Instrukcje bezpieczeństwa str. 3, 4, 5, 6
- Dane techniczne str. 8, 18, 28, 38
- Montaż i obsługa str. 10, 20, 30, 40
- Rozwiązywanie problemów str. 11, 21, 31, 41
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy podkaszarki i wycinarki Bosch GRT 18V-33 oraz GFR 18V-23. Urządzenie jest przeznaczone do przycinania trawy, chwastów, pokrzyw, sadzonek oraz mniejszych krzewów i zarośli. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.
Opis urządzenia
Urządzenie jest zasilane akumulatorem 18V. Główne elementy to rękojeść, włącznik z blokadą, osłona, głowica tnąca (szpula lub nóż) oraz zabezpieczenie przed odrzutem.
Montaż i uruchomienie
- Osłona: Zamontuj osłonę ochronną zgodnie z rysunkiem C.
- Uchwyt: Zamontuj uchwyt bezpieczeństwa zgodnie z rysunkiem E lub F (zależnie od tego, czy jesteś prawo- czy leworęczny).
- Akumulator: Wsuń naładowany akumulator do uchwytu, aż usłyszysz kliknięcie.
Obsługa
- Pro-Tap: Aby wysunąć żyłkę, lekko stuknij szpulą o podłoże. System Pro-Tap zwolni około 10 mm żyłki z każdej strony.
- EasyWind: Umożliwia nawijanie żyłki na szpulę bez konieczności jej demontażu.
- Anti-Tangle: Funkcja zapobiegająca zaplątaniu. Jeśli narzędzie się zablokuje, silnik automatycznie obróci szpulę w przeciwnym kierunku przez 3 sekundy, aby usunąć blokadę.
Konserwacja i przechowywanie
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (konserwacja, wymiana narzędzi itp.) oraz przed transportem i przechowywaniem, należy wyjąć akumulator. Urządzenie należy przechowywać w suchym, bezpiecznym miejscu, niedostępnym dla dzieci.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź stan naładowania akumulatora. Jeśli urządzenie działa z przerwami, sprawdź włącznik lub okablowanie. W przypadku silnych wibracji sprawdź, czy głowica tnąca lub nóż nie są uszkodzone lub źle zamontowane.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się
Sprawdź stan naładowania akumulatora, upewnij się, że jest w pełni włożony, lub pozwól mu ostygnąć/ogrzewać się.
Urządzenie działa z przerwami
Skontaktuj się z serwisem Bosch w celu sprawdzenia włącznika lub wewnętrznego okablowania.
Słaba wydajność cięcia
Poruszaj urządzeniem wolniej, sprawdź ilość żyłki lub wyczyść osłonę z zanieczyszczeń.
Silne wibracje
Sprawdź, czy żyłka nie jest zerwana, czy głowica/nóż nie są uszkodzone lub źle zamontowane.
Przed użyciem
- Sprawdź stan naładowania akumulatora.
- Upewnij się, że osłona jest prawidłowo zamontowana.
- Sprawdź, czy uchwyt jest dobrze dokręcony.
- Upewnij się, że żyłka lub nóż są w dobrym stanie.
- Sprawdź, czy w obszarze pracy nie ma kamieni, drutów ani innych ciał obcych.
Parametry w praktyce
- Napięcie znamionowe
- 18V - napięcie zasilania akumulatorowego.
- Prędkość obrotowa
- 4500-6400 obr./min - zakres prędkości pracy bez obciążenia.
- Średnica cięcia (żyłka)
- 33 cm - maksymalny zasięg cięcia przy użyciu żyłki.
- Średnica cięcia (nóż)
- 23 cm - maksymalny zasięg cięcia przy użyciu noża.
Ilustracje i schematy
- Rysunki A-U przedstawiają proces montażu, obsługi i konserwacji urządzenia.

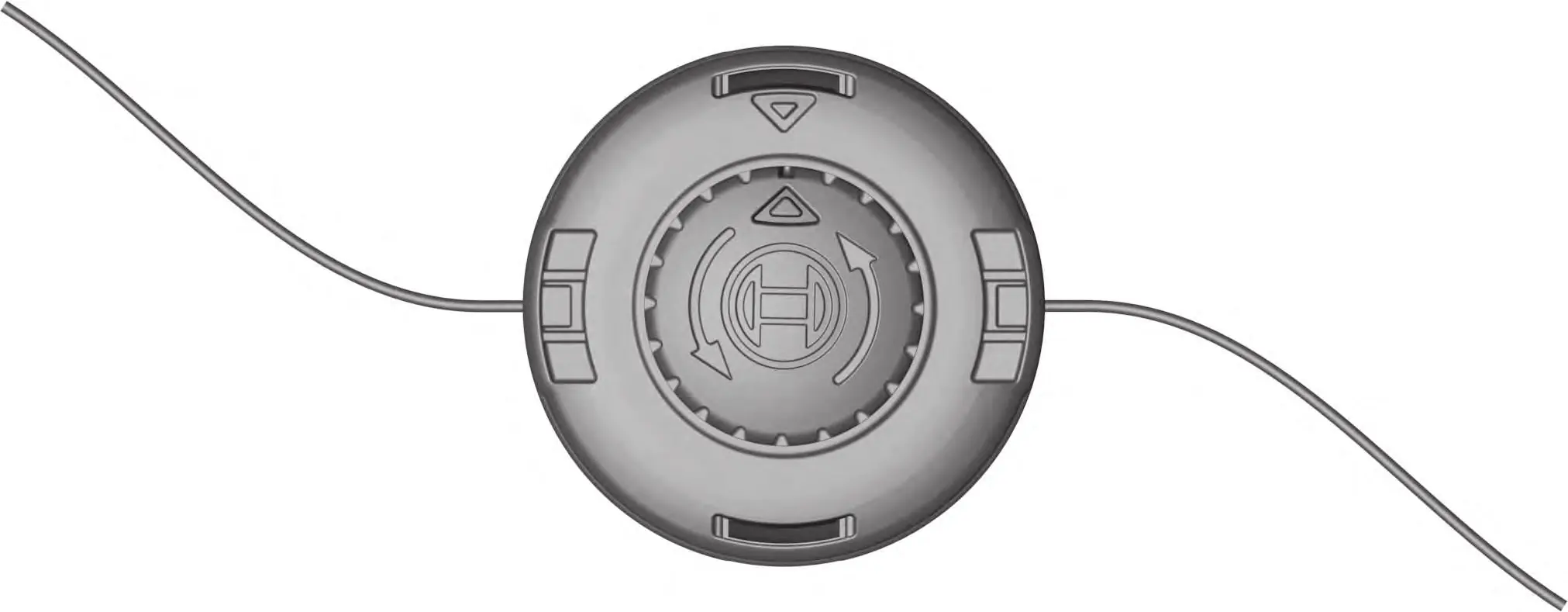

- Rysunek J pokazuje proces nawijania żyłki.
- Rysunek M pokazuje montaż noża.
Zgodność modelu
- Kompatybilne akumulatory: GBA 18V..., ProCORE18V...
- Zalecane akumulatory: GBA 18V... ≥ 4.0Ah, ProCORE18V... ≥ 4.0Ah
