Instrukcja obsługi kosy spalinowej XPOtool 61495 2 w 1
Szybki przewodnik po instrukcji obsługi kosy spalinowej XPOtool 61495 2 w 1. Dowiedz się, jak bezpiecznie zmontować urządzenie, przygotować mieszankę paliwową, uruchomić silnik oraz przeprowadzić konserwację.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kosa spalinowa XPOtool 61495 wymaga mieszanki paliwowej w proporcji 25:1. Przed uruchomieniem upewnij się, że ostrze jest poprawnie zamontowane, a w promieniu 15 metrów nie znajdują się inne osoby. str. 11
Najważniejsze czynności
- Przygotowanie mieszanki paliwowej str. 11
- Montaż ostrza str. 10
Pierwsze uruchomienie
- Uruchamianie silnika str. 11, 12
Problemy i rozwiązania
Silnik gaśnie lub nie pracuje równo
Wyreguluj śrubę obrotów biegu jałowego (Idle adjustment screw).
str. 15Konserwacja i reset
- Smarowanie przekładni str. 15
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Mieszanka paliwowa | 25:1 | Stosunek benzyny do oleju | str. 11 |
| Przerwa świecy | 0.6–0.7 mm | Odstęp elektrod | str. 14 |
Gdzie szukać w PDF
- Explosion view str. 4
- Maintenance str. 14, 15
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kosa spalinowa XPOtool 61495 to urządzenie 2 w 1 przeznaczone do koszenia trawy i zarośli. Przed pierwszym użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa. Kluczowe wymagania to stosowanie mieszanki paliwowej w proporcji 25:1 (benzyna:olej do silników 2-suwowych) oraz zachowanie bezpiecznej odległości 15 metrów od osób postronnych podczas pracy.
Opis urządzenia
Urządzenie składa się z silnika, wału napędowego, uchwytu sterującego oraz wymiennych końcówek tnących (nóż metalowy lub głowica żyłkowa). Wszystkie elementy powinny być regularnie sprawdzane pod kątem dokręcenia śrub i braku wycieków paliwa.
Montaż
- Uchwyt: Zamontuj uchwyt na wsporniku, dokręcając 4 śruby.
- Osłona: Przymocuj osłonę bezpieczeństwa do przekładni za pomocą zacisku i śrub M5x25.
- Ostrze/Głowica: Użyj dołączonego pręta w kształcie litery L do zablokowania wału podczas montażu ostrza lub głowicy żyłkowej. Upewnij się, że ostrze jest poprawnie osadzone na wewnętrznym uchwycie.
- Linka gazu: Połącz linkę z manetką gazu, upewniając się, że nie jest zbyt luźna ani zbyt napięta (normalny luz to 1-2 mm).
Uruchomienie silnika
- Upewnij się, że zbiornik paliwa jest szczelnie zamknięty.
- Otwórz kranik paliwa i ustaw dźwignię ssania w pozycji zamkniętej (przy zimnym silniku).
- Ustaw manetkę gazu w pozycji startowej.
- Pociągnij energicznie linkę rozrusznika.
- Po uruchomieniu silnika stopniowo otwieraj ssanie i pozwól silnikowi rozgrzać się przez 2-3 minuty.
Technika koszenia
Podczas pracy z ostrzem metalowym tnij od prawej do lewej strony. Używaj końcówki ostrza do grubych zarośli, a środkowej części do młodej trawy. Podczas używania głowicy żyłkowej pamiętaj, że wymaga ona większej mocy silnika.
Konserwacja
- Smarowanie: Przekładnię należy smarować smarem wielozadaniowym co 25 godzin pracy.
- Filtr powietrza: Czyść w ciepłej wodzie z mydłem, jeśli jest zabrudzony.
- Świeca zapłonowa: Sprawdzaj stan elektrod; przerwa powinna wynosić 0.6–0.7 mm.
- Przechowywanie: Przed dłuższym przechowywaniem opróżnij zbiornik paliwa, uruchom silnik aż zgaśnie, wyjmij świecę i wlej 1-2 cm3 oleju do cylindra, a następnie pociągnij linkę rozrusznika 2-3 razy.
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się lub gaśnie
Sprawdź poziom paliwa, ustawienie ssania, czystość świecy zapłonowej i filtra powietrza.
Ostrze obraca się na biegu jałowym
Wyreguluj linkę gazu lub śrubę obrotów biegu jałowego (gaźnik).
Nadmierne wibracje
Sprawdź dokręcenie śrub, stan ostrza (czy nie jest uszkodzone) oraz wyważenie głowicy.
Przed użyciem
- Sprawdź dokręcenie wszystkich śrub i połączeń.
- Przygotuj mieszankę paliwową w proporcji 25:1.
- Załóż odzież ochronną (kask, okulary, rękawice, buty).
- Upewnij się, że w promieniu 15 m nie ma osób postronnych.
- Sprawdź stan ostrza (czy nie jest pęknięte lub wygięte).
Parametry w praktyce
- Mieszanka paliwowa
- Proporcja 25:1 (benzyna:olej do silników 2-suwowych).
- Przerwa na świecy
- 0.6–0.7 mm.
- Smarowanie przekładni
- Smar wielozadaniowy co 25 godzin pracy.
Ilustracje i schematy

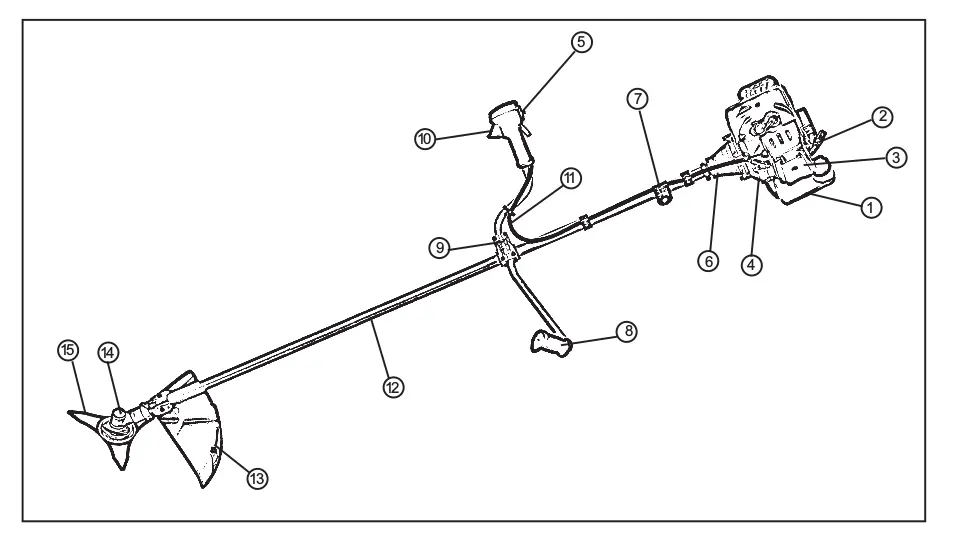

- Schemat części (Explosion view) pokazuje numerację elementów dla łatwiejszej identyfikacji przy naprawach.
- Schemat montażu ostrza (F6) ilustruje kolejność nakładania podkładek i zabezpieczeń.
- Schemat regulacji gaźnika (F17) wskazuje śrubę obrotów biegu jałowego.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do koszenia trawy i zarośli.
- Nie używać oleju do silników 4-suwowych ani chłodzonych wodą silników 2-suwowych.
