Instrukcja obsługi podkaszarki spalinowej Craftsman 316.711190

Kompletny przewodnik użytkownika dla podkaszarki spalinowej Craftsman 316.711190. Dowiedz się, jak bezpiecznie montować, uruchamiać, konserwować urządzenie oraz przygotowywać mieszankę paliwową 40:1.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Aby uruchomić podkaszarkę, wlej mieszankę 40:1, naciśnij pompkę paliwową 10 razy, ustaw ssanie, a następnie pociągnij za linkę rozrusznika. str. 10

Najważniejsze czynności

Przygotowanie mieszanki paliwowej str. 9
Wymiana żyłki tnącej str. 13

Pierwsze uruchomienie

Procedura uruchamiania zimnego silnika str. 10

Problemy i rozwiązania

Silnik nie uruchamia się

Uzupełnij paliwo, naciśnij pompkę 10 razy, sprawdź czy silnik nie jest zalany, wymień świecę.

str. 17

Konserwacja i reset

Czyszczenie filtra powietrza (co 10h) str. 14

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Pojemność silnika	25 cc	Pojemność skokowa silnika	str. 6
Proporcja mieszanki	40:1	Stosunek benzyny do oleju	str. 6

Gdzie szukać w PDF

Bezpieczeństwo str. 2, 3, 4
Uruchamianie str. 10
Konserwacja str. 13, 14, 15

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 7

Strona 10

Strona 10

Strona 13

Strona 14

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy podkaszarki spalinowej Craftsman 316.711190. Urządzenie wymaga stosowania mieszanki paliwowej w proporcji 40:1 (benzyna bezołowiowa i olej do silników 2-suwowych). Przed użyciem należy upewnić się, że osłona głowicy tnącej jest prawidłowo zamontowana, a użytkownik posiada odpowiednią odzież ochronną (okulary, ochrona słuchu, długie spodnie, pełne obuwie).

Bezpieczeństwo

Zawsze używaj okularów ochronnych i ochrony słuchu.
Nie używaj paliwa z zawartością etanolu powyżej 10% (E85).
Zachowaj bezpieczną odległość co najmniej 15 metrów od osób postronnych i zwierząt.
Nie dotykaj gorących elementów silnika (tłumik, cylinder) podczas pracy i bezpośrednio po niej.
Przed tankowaniem pozwól silnikowi ostygnąć.

Montaż

Instalacja osłony głowicy tnącej: Umieść osłonę na wsporniku montażowym, wyrównaj otwory i przykręć dwoma śrubami za pomocą śrubokręta krzyżakowego #2. Dokręć równomiernie.

Regulacja uchwytu: Poluzuj śrubę uchwytu, ustaw go w wygodnej pozycji (minimum 15,24 cm od końca obudowy wału) i dokręć śrubę.

Paliwo i olej

Stosuj mieszankę 40:1. Wymieszaj 3,2 uncji (ok. 95 ml) oleju do silników 2-suwowych z 1 galonem (3,8 litra) benzyny bezołowiowej. Zawsze mieszaj paliwo w czystym pojemniku przed wlaniem do zbiornika podkaszarki.

Uruchamianie i obsługa

Wlej przygotowaną mieszankę paliwową do zbiornika.
Naciśnij pompkę paliwową (primer bulb) 10 razy, aż paliwo będzie widoczne.
Ustaw dźwignię ssania (choke) w pozycji startowej.
Przyjmij stabilną pozycję.
Pociągnij za linkę rozrusznika zdecydowanym ruchem, aż silnik zacznie pracować.
Po uruchomieniu pozwól silnikowi rozgrzać się przez 30-60 sekund.

Konserwacja

Co 10 godzin: Wyczyść i naoliw filtr powietrza.
Co 25 godzin: Sprawdź stan świecy zapłonowej i odstęp elektrod (0,025 cala / 0,635 mm).
Wymiana żyłki: Używaj tylko żyłki o specyfikacji podanej w instrukcji. Nie używaj żyłek zbrojonych metalem.

Rozwiązywanie problemów

Jeśli silnik nie uruchamia się, sprawdź czy zbiornik paliwa jest pełny, czy paliwo jest świeże i prawidłowo wymieszane, czy świeca zapłonowa nie jest zabrudzona oraz czy pompka paliwowa została użyta zgodnie z instrukcją.

Informacje o producencie

Craftsman

Profil marki

Strona producenta https://www.craftsman.com/ Wsparcie https://www.craftsman.com/support

Praktyczna pomoc

Typowe problemy

Silnik nie uruchamia się

Sprawdź poziom paliwa, upewnij się, że mieszanka jest świeża (40:1), naciśnij pompkę paliwową 10 razy, sprawdź świecę zapłonową.

Silnik nie pracuje na biegu jałowym

Wyczyść lub wymień filtr powietrza, sprawdź mieszankę paliwową, wyreguluj śrubę obrotów biegu jałowego.

Silnik traci moc lub gaśnie podczas cięcia

Wymień stare paliwo na świeżą mieszankę, wyczyść filtr powietrza, wymień świecę zapłonową.

Przed użyciem

Sprawdź, czy osłona głowicy tnącej jest zamontowana.
Przygotuj świeżą mieszankę paliwową 40:1.
Załóż okulary ochronne i ochronę słuchu.
Sprawdź, czy wszystkie śruby są dokręcone.
Upewnij się, że w pobliżu nie ma osób postronnych.

Parametry w praktyce

Proporcja paliwo/olej: 40:1 (3,2 uncji oleju na 1 galon benzyny)
Odstęp świecy zapłonowej: 0,025 cala (0,635 mm)
Pojemność zbiornika: 10 uncji (296 ml)
Średnica cięcia: 14 cali (35,56 cm)

Ilustracje i schematy

Fig 1: Montaż osłony głowicy tnącej.
Fig 7: Lokalizacja pompki paliwowej (primer bulb).
Fig 8: Dźwignia ssania (choke).

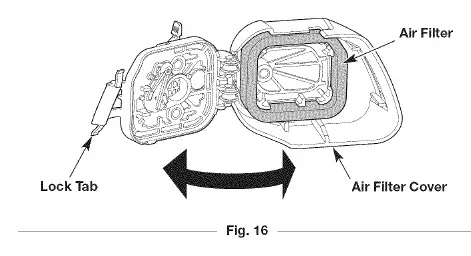

Fig 16: Dostęp do filtra powietrza.

Zgodność modelu

Urządzenie obsługuje akcesoria Speed Start (sprzedawane oddzielnie).
Nie używać paliwa E85 (etanol powyżej 10%).
Nie używać żyłki zbrojonej metalem.
