Instrukcja obsługi napędu do bramy garażowej Craftsman 139.53965SRT
Szybki przewodnik instalacji, programowania i konserwacji napędu do bramy garażowej Craftsman 139.53965SRT. Dowiedz się, jak zamontować szynę, ustawić czujniki bezpieczeństwa i zaprogramować piloty.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ten napęd do bramy garażowej o mocy 1/2 HP jest przeznaczony wyłącznie do użytku domowego. Przed przystąpieniem do instalacji upewnij się, że brama jest poprawnie wyważona i nie zacina się. Napęd wymaga zasilania 120V, 60Hz. Kluczowym elementem bezpieczeństwa jest system czujników cofania, który musi być poprawnie zainstalowany i wyrównany, aby brama mogła się zamknąć.
Montaż szyny i napędu

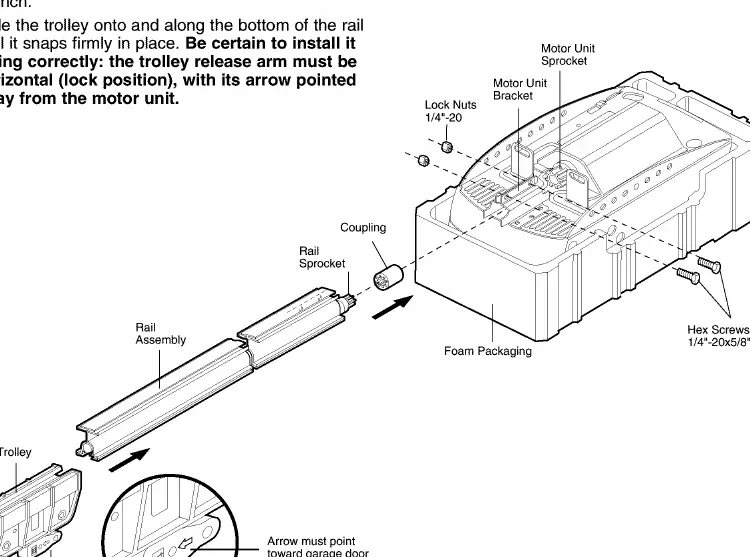

Montaż rozpoczyna się od złożenia szyny i zamocowania jej do jednostki silnikowej. Należy zachować ostrożność przy rozkładaniu szyn, aby nie uszkodzić śruby napędowej. Wózek musi być zainstalowany w odpowiedniej orientacji (strzałka skierowana od silnika).
Instalacja
- Wspornik nadproża: Musi być sztywno zamocowany do konstrukcji nośnej nad bramą.
- Czujniki bezpieczeństwa: Muszą być zainstalowane po obu stronach bramy, nie wyżej niż 15 cm (6 cali) nad podłogą.
- Sterownik ścienny: Należy zamontować w miejscu widocznym dla bramy, poza zasięgiem dzieci, na wysokości co najmniej 1,5 m (5 stóp).
- Okablowanie: Przewody należy poprowadzić wzdłuż szyny do jednostki silnikowej, unikając kanałów wózka.
Ustawienia i regulacja

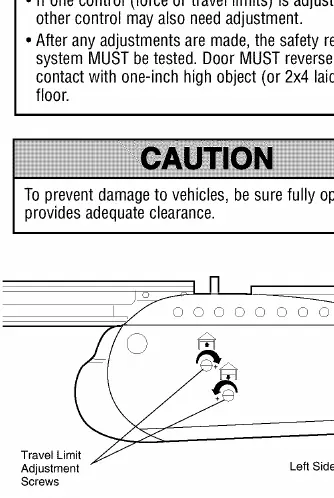

Po instalacji konieczne jest ustawienie limitów przesuwu (góra/dół) oraz siły nacisku. Regulacji dokonuje się za pomocą śrub na panelu bocznym (limity) i tylnym (siła). Po każdej regulacji należy przeprowadzić test systemu cofania bezpieczeństwa.
Programowanie
Napęd obsługuje piloty zdalnego sterowania oraz opcjonalny system wejścia bezkluczykowego (Keyless Entry). Programowanie odbywa się za pomocą przycisku "Learn" na jednostce silnikowej lub konsoli ściennej.
Konserwacja
Raz w miesiącu należy ręcznie sprawdzić działanie bramy i przetestować system cofania bezpieczeństwa. Raz w roku zaleca się smarowanie rolek, łożysk i zawiasów bramy (nie smarować szyn napędu).
Rozwiązywanie problemów
Jeśli brama nie zamyka się, najczęstszą przyczyną są źle ustawione lub zasłonięte czujniki bezpieczeństwa. Jeśli napęd nie reaguje, sprawdź zasilanie oraz czy brama nie jest zablokowana lub zamarznięta.
Informacje o producencie
Craftsman
Praktyczna pomoc
Typowe problemy
Brama nie zamyka się, a światła napędu migają
Sprawdź czujniki bezpieczeństwa. Są one prawdopodobnie źle ustawione, zasłonięte lub przewody są uszkodzone.
Napęd nie reaguje na pilota ani sterownik ścienny
Sprawdź zasilanie (bezpieczniki/wyłącznik). Upewnij się, że brama nie jest zablokowana lub zamarznięta.
Brama cofa się bez wyraźnej przyczyny
Sprawdź, czy brama nie zacina się lub nie jest źle wyważona. Sprawdź ustawienia siły (force adjustment).
Przed użyciem
- Wyłącz wszystkie blokady bramy.
- Usuń wszelkie liny połączone z bramą.
- Sprawdź, czy brama jest wyważona i nie zacina się.
- Upewnij się, że zasilanie to 120V, 60Hz.
- Zainstaluj etykiety ostrzegawcze w widocznym miejscu.
Ilustracje i schematy

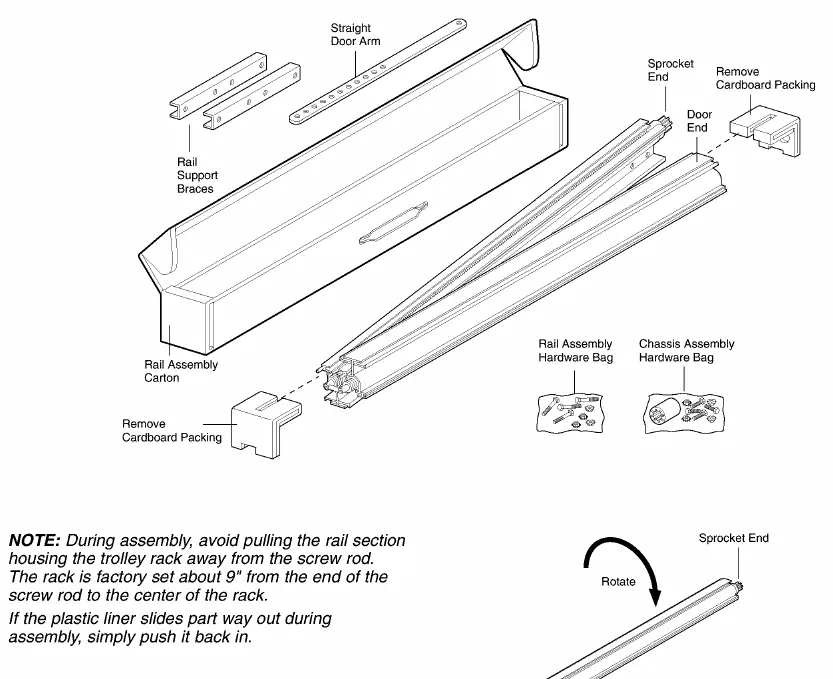

- Schemat montażu szyny (str. 8-9).

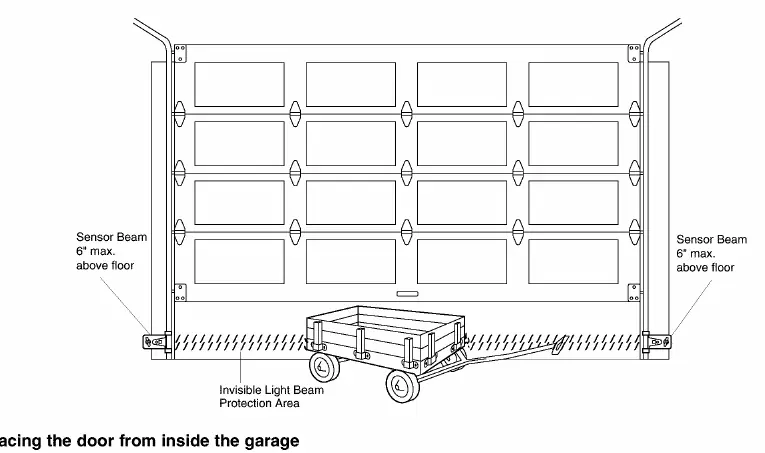

- Schemat instalacji czujników bezpieczeństwa (str. 16-18).

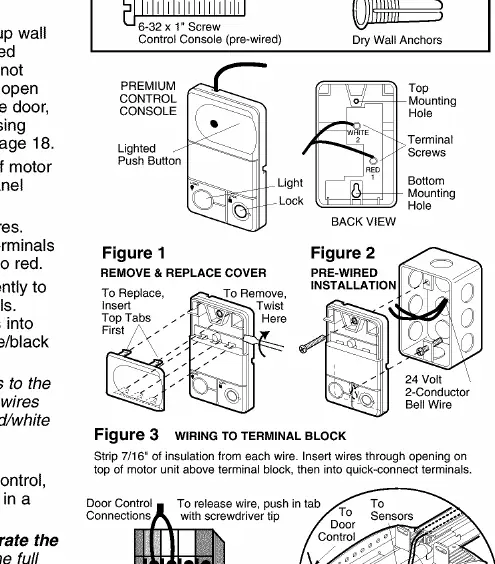

- Schemat podłączenia sterownika ściennego (str. 21).
Zgodność modelu
- Wymaga bramy wyważonej i nasmarowanej.
- Dla bram o wysokości powyżej 7 stóp wymagane są zestawy przedłużające szynę (dostępne w akcesoriach).
