Instrukcja obsługi napędu do bramy garażowej Craftsman 139.53960SRT
Kompletny przewodnik instalacji i obsługi napędu do bramy garażowej Craftsman serii 139.53960SRT. Dowiedz się, jak zamontować szynę, ustawić limity ruchu, zaprogramować piloty i przeprowadzić konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ten dokument zawiera szczegółowe instrukcje montażu, regulacji i konserwacji napędu do bramy garażowej Craftsman. Przed przystąpieniem do instalacji należy upewnić się, że brama jest prawidłowo wyważona i nie zacina się. Napęd przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń.
Przygotowanie bramy
Przed instalacją należy:
- Wyłączyć wszystkie blokady bramy.
- Usunąć wszelkie liny połączone z bramą.
- Sprawdzić, czy brama otwiera się płynnie i pozostaje w połowie drogi po zwolnieniu (jeśli jest wyważona).
Montaż szyny i wózka
Montaż rozpoczyna się od złożenia szyny i zainstalowania wózka. Należy upewnić się, że szyna jest poprawnie zorientowana (otwór okienny w szynie przedniej). Wózek musi być zamontowany zgodnie z instrukcją, a łańcuch/kabel musi być odpowiednio napięty (ok. 1,25 cm powyżej podstawy szyny w połowie jej długości).
Instalacja napędu
Napęd należy zamontować nad środkiem bramy. Wspornik nadproża musi być solidnie przymocowany do konstrukcji budynku. Napęd zawiesza się na wspornikach, które muszą być sztywne. Ważnym elementem jest instalacja czujników bezpieczeństwa (Safety Reversing Sensors) – muszą być one zamontowane nie wyżej niż 15 cm nad podłogą i idealnie wyosiowane, aby brama mogła się zamykać.
Regulacja
Po instalacji konieczne jest ustawienie limitów ruchu (UP/DOWN) oraz siły nacisku. Regulacja limitów określa punkty zatrzymania bramy. Regulacja siły pozwala napędowi wykryć przeszkody. Po każdej regulacji należy przeprowadzić test systemu bezpieczeństwa (brama musi cofnąć się po napotkaniu przeszkody o wysokości 2,5 cm).
Obsługa i programowanie
Napęd można obsługiwać za pomocą pilota lub przycisku ściennego. Aby dodać nowy pilot, należy użyć przycisku "Learn" na jednostce napędowej. Instrukcja zawiera również procedurę programowania kodu PIN dla opcjonalnej klawiatury zewnętrznej.
Konserwacja
Raz w miesiącu należy sprawdzić działanie systemu bezpieczeństwa. Raz w roku zaleca się naoliwienie rolek, łożysk i zawiasów bramy. Nie należy smarować szyn napędu.
Informacje o producencie
Craftsman
Praktyczna pomoc
Typowe problemy
Brama nie zamyka się, a światło napędu miga
Sprawdź czujniki bezpieczeństwa. Upewnij się, że są czyste, niezasłonięte i poprawnie wyosiowane (diody muszą świecić światłem ciągłym).
Pilot ma krótki zasięg
Sprawdź, czy antena na napędzie jest w pełni rozwinięta. Zmień lokalizację pilota w samochodzie lub rozważ zakup zestawu przedłużającego antenę.
Brama cofa się przy zamykaniu bez widocznej przeszkody
Sprawdź, czy brama nie zacina się mechanicznie. Jeśli brama działa płynnie ręcznie, może być konieczne zwiększenie siły zamykania (Down Force) lub sprawdzenie czujników bezpieczeństwa.
Napęd buczy, ale nie działa
Sprawdź, czy sprężyny bramy nie są pęknięte. Jeśli to pierwsza instalacja, upewnij się, że napęd nie jest w fazie zablokowania.
Przed użyciem
- Wyłącz wszystkie blokady bramy
- Usuń liny połączone z bramą
- Sprawdź, czy brama jest wyważona i nie zacina się
- Upewnij się, że zasilanie 120V jest dostępne
- Zainstaluj czujniki bezpieczeństwa nie wyżej niż 15 cm nad podłogą
Ilustracje i schematy

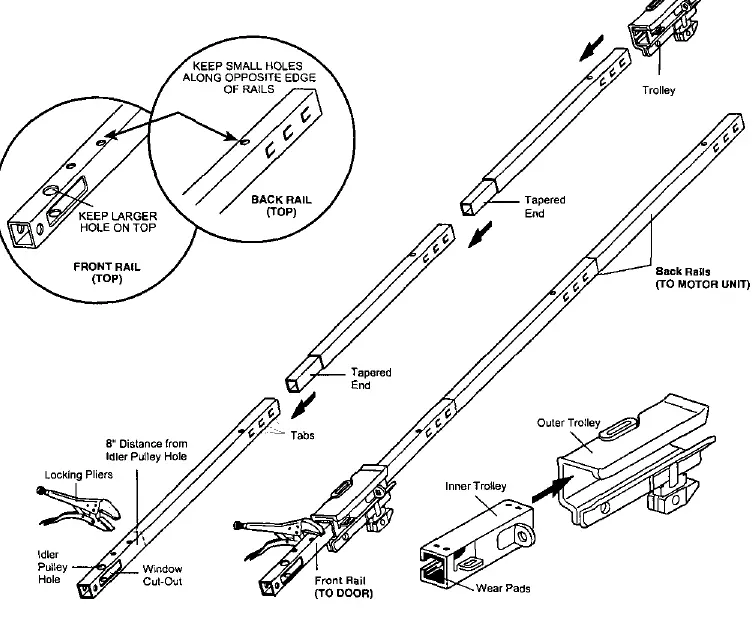

- Schemat montażu szyny i wózka (strona 8)

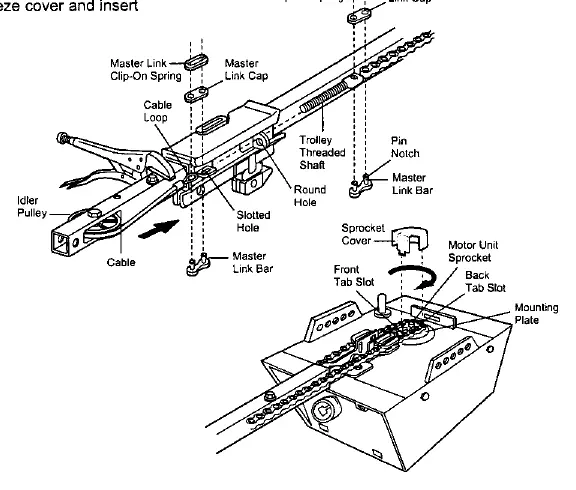

- Schemat instalacji łańcucha i kabla (strona 10)

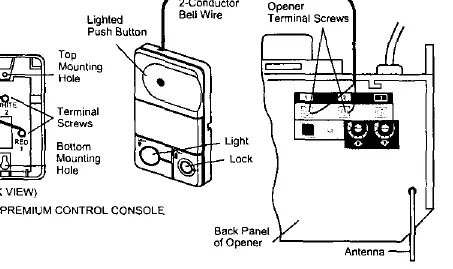

- Schemat podłączenia przycisku ściennego (strona 18)

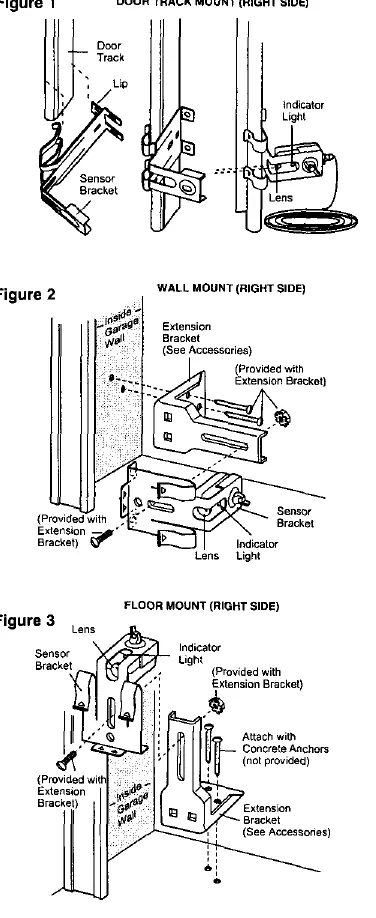

- Schemat montażu czujników bezpieczeństwa (strona 22)
- Schemat regulacji limitów ruchu (strona 28)
Zgodność modelu
- Wymaga zasilania 120V
- Tylko do użytku wewnątrz pomieszczeń
- Wymaga wyważonej bramy garażowej
