Instrukcja obsługi napędu do bramy garażowej Craftsman 139.53975SRT1

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu, obsługi i konserwacji napędu do bramy garażowej Craftsman 139.53975SRT1. Przed przystąpieniem do instalacji należy upewnić się, że brama jest wyważona i nie zacina się. Napęd wymaga zasilania 120V, 60Hz. Kluczowym elementem bezpieczeństwa jest prawidłowa instalacja czujników cofania, które muszą być zamontowane nie wyżej niż 6 cali (15 cm) nad podłogą.

Przygotowanie bramy

Przed montażem należy wyłączyć wszelkie blokady mechaniczne bramy i usunąć liny. Brama musi być w pełni sprawna mechanicznie. Jeśli brama zacina się lub jest źle wyważona, należy wezwać serwisanta przed instalacją napędu.

Montaż szyny i napędu

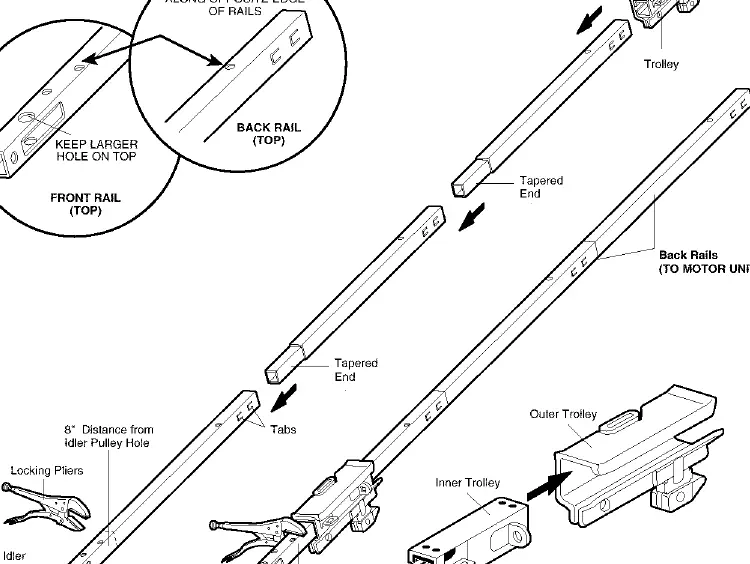

Montaż rozpoczyna się od złożenia sekcji szyny i zainstalowania wózka. Należy upewnić się, że wózek porusza się płynnie. Następnie szyna jest mocowana do jednostki napędowej za pomocą wspornika typu U. Łańcuch lub kabel musi być poprowadzony zgodnie z instrukcją i odpowiednio napięty – dopuszczalne jest lekkie zwisanie łańcucha przy zamkniętej bramie.

Instalacja napędu

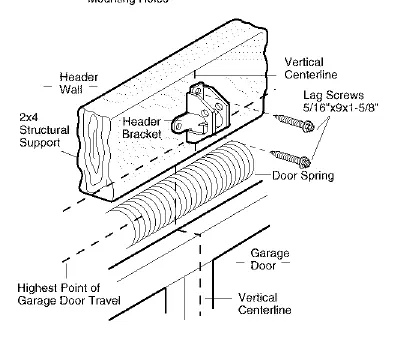

Napęd należy zamontować centralnie nad bramą. Wspornik czołowy (header bracket) musi być solidnie przytwierdzony do konstrukcji budynku. Po zawieszeniu napędu należy zainstalować panel ścienny oraz czujniki bezpieczeństwa. Czujniki muszą być ustawione naprzeciw siebie, aby wiązka światła była nieprzerwana.

Regulacja limitów i siły

Po instalacji konieczne jest ustawienie limitów otwarcia i zamknięcia bramy oraz siły nacisku. Regulacji dokonuje się za pomocą śrub znajdujących się na obudowie napędu. Po każdej regulacji należy przeprowadzić test systemu cofania (safety reversal system) – brama musi cofnąć się po napotkaniu przeszkody o wysokości 1 cala (2,5 cm).

Programowanie pilotów

Napęd obsługuje piloty Security+. Aby dodać nowy pilot, należy nacisnąć przycisk "Learn" na jednostce napędowej, a następnie przycisk na pilocie. Możliwe jest również programowanie kodów PIN dla klawiatury zewnętrznej.

Konserwacja

Raz w miesiącu należy sprawdzać działanie systemu cofania. Dwa razy w roku należy sprawdzić napięcie łańcucha. Raz w roku zaleca się smarowanie rolek, łożysk i zawiasów bramy (nie smarować szyn napędu).
