Instrukcja obsługi napędu do bramy garażowej Craftsman 139.53918D
Szybki przewodnik po instalacji, programowaniu i rozwiązywaniu problemów z napędem do bramy garażowej Craftsman 139.53918D. Dowiedz się, jak zamontować szynę, ustawić czujniki bezpieczeństwa i zaprogramować piloty.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ten napęd do bramy garażowej został zaprojektowany do użytku domowego. Przed instalacją upewnij się, że brama jest wyważona i nie zacina się. Wymagane zasilanie to 120V, 60Hz. Nigdy nie używaj przedłużaczy. Przed rozpoczęciem pracy wyłącz blokady bramy i usuń wszystkie liny.
Montaż szyny i wózka
Złóż sekcje szyny na płaskiej powierzchni. Wsuń wózek na szynę. Zamontuj koło pasowe i pasek zgodnie z instrukcją, upewniając się, że pasek nie jest skręcony. Ustaw napięcie paska, dokręcając nakrętkę sprężynową, aż sprężyna osiągnie odpowiednią długość.
Instalacja napędu

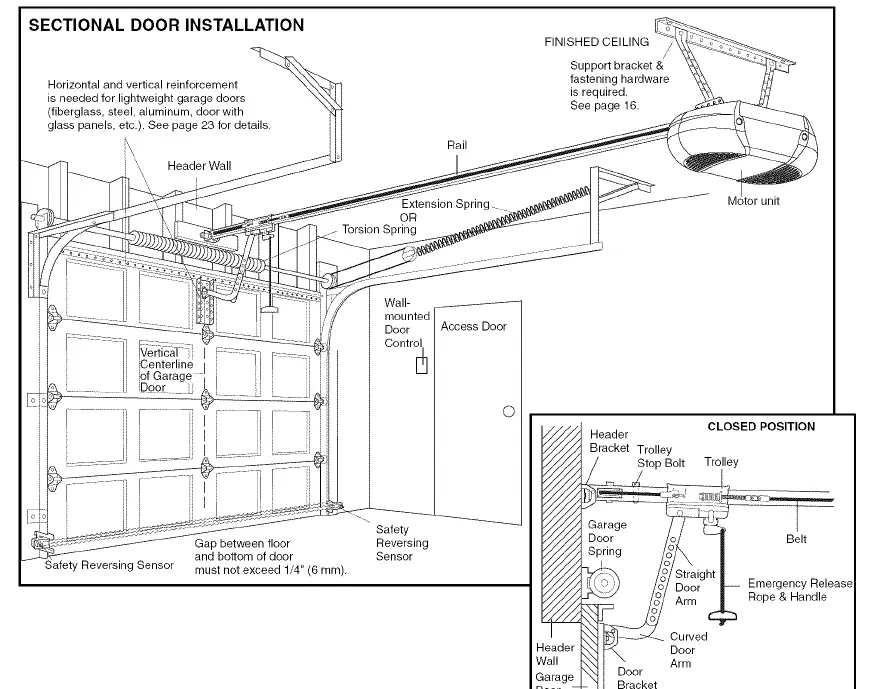

Zamontuj wspornik nagłówka nad bramą, a następnie zawieś napęd na wspornikach sufitowych. Zainstaluj konsolę ścienną w miejscu widocznym, ale poza zasięgiem dzieci. Zamontuj czujniki bezpieczeństwa (Protector System) nie wyżej niż 15 cm nad podłogą. Upewnij się, że wiązka światła między czujnikami nie jest zasłonięta.
Regulacja i testy
Ustaw limity otwarcia i zamknięcia bramy za pomocą przycisków na napędzie. Po ustawieniu limitów, przeprowadź test systemu bezpieczeństwa – brama musi cofnąć się po napotkaniu przeszkody (np. deski 2x4). Jeśli brama nie cofa się, konieczna jest ponowna regulacja.
Programowanie
Aby zaprogramować piloty lub klawiaturę bezprzewodową, użyj przycisku "Learn" na napędzie lub konsoli ściennej. Postępuj zgodnie z instrukcjami wyświetlanymi na konsoli lub miganiem świateł napędu. Możesz również wymazać wszystkie kody z pamięci napędu, przytrzymując przycisk "Learn".
Rozwiązywanie problemów
Jeśli brama nie zamyka się, a światła migają, sprawdź czujniki bezpieczeństwa. Jeśli pilot nie działa, sprawdź tryb blokady na konsoli ściennej. W przypadku innych problemów, skorzystaj z tabeli diagnostycznej opartej na liczbie mignięć diody LED na napędzie.
Informacje o producencie
Craftsman
Praktyczna pomoc
Typowe problemy
Brama nie zamyka się, a światła migają
Sprawdź czujniki bezpieczeństwa (Protector System) – muszą być podłączone i ustawione w jednej linii.
Pilot nie aktywuje bramy
Sprawdź, czy konsola ścienna nie jest w trybie 'Lock Mode' lub zaprogramuj pilot ponownie.
Brama cofa się bez powodu
Sprawdź, czy brama nie jest zablokowana lub źle wyważona. Wykonaj test systemu bezpieczeństwa.
Przed użyciem
- Wyłącz blokady bramy.
- Usuń wszystkie liny połączone z bramą.
- Upewnij się, że brama jest wyważona i nie zacina się.
- Sprawdź, czy masz wszystkie narzędzia (drabina, poziomica, wiertarka, klucze).
Ilustracje i schematy

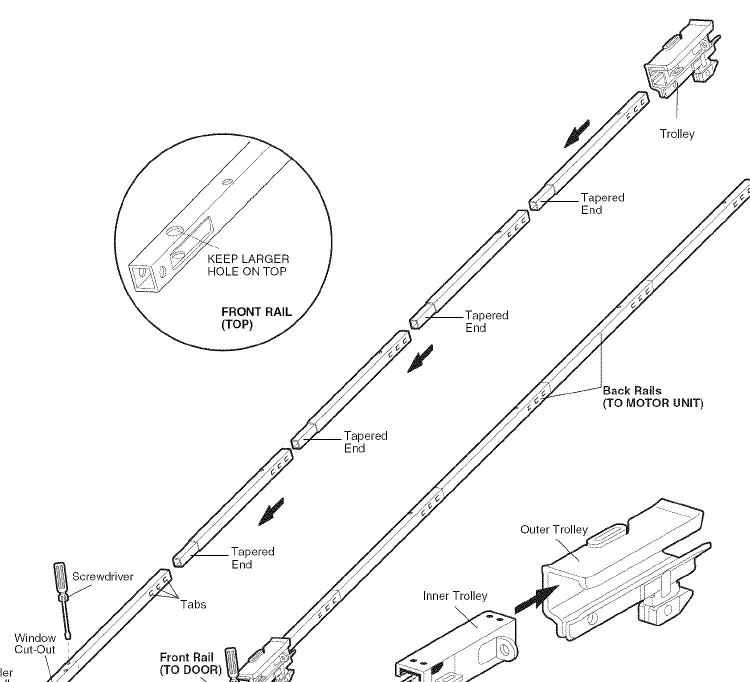

- Schemat montażu szyny i wózka (str. 8).

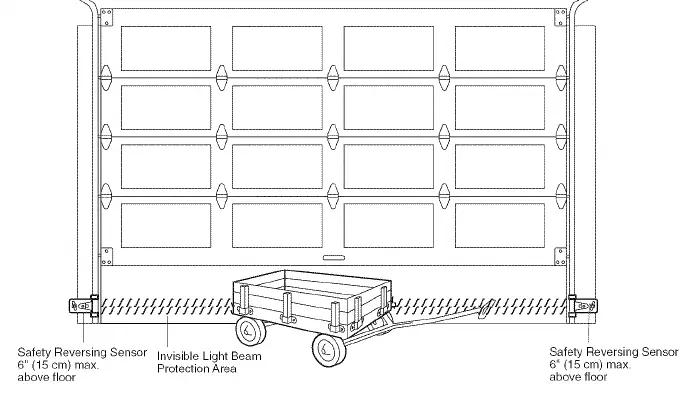

- Schemat instalacji czujników bezpieczeństwa (str. 20).

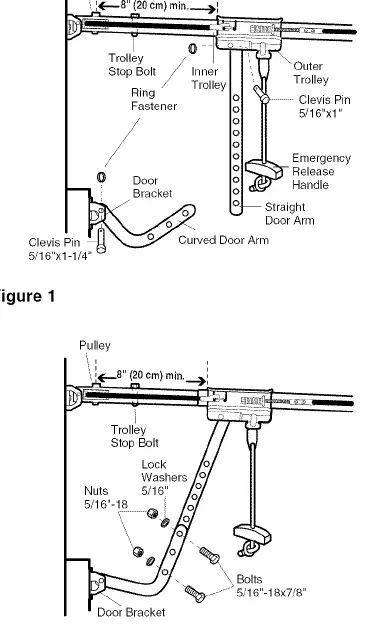

- Schemat podłączenia ramienia bramy (str. 25).
Zgodność modelu
- Wymaga zasilania 120V, 60Hz.
- Kompatybilny z pilotami Security+.
