Instrukcja obsługi napędu bramy garażowej Craftsman 139.53962SRT
Szybki przewodnik po instalacji, konfiguracji i rozwiązywaniu problemów z napędem bramy garażowej Craftsman 139.53962SRT. Dowiedz się, jak zamontować szynę, ustawić limity i siłę oraz podłączyć czujniki bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy napędu bramy garażowej Craftsman o mocy 1/2 HP. Przed przystąpieniem do instalacji należy upewnić się, że brama garażowa jest prawidłowo wyważona, nie zacina się i nie stawia oporu. Wszelkie blokady bramy muszą zostać wyłączone, a liny usunięte. Urządzenie wymaga zasilania 120V 60Hz.
Montaż i instalacja

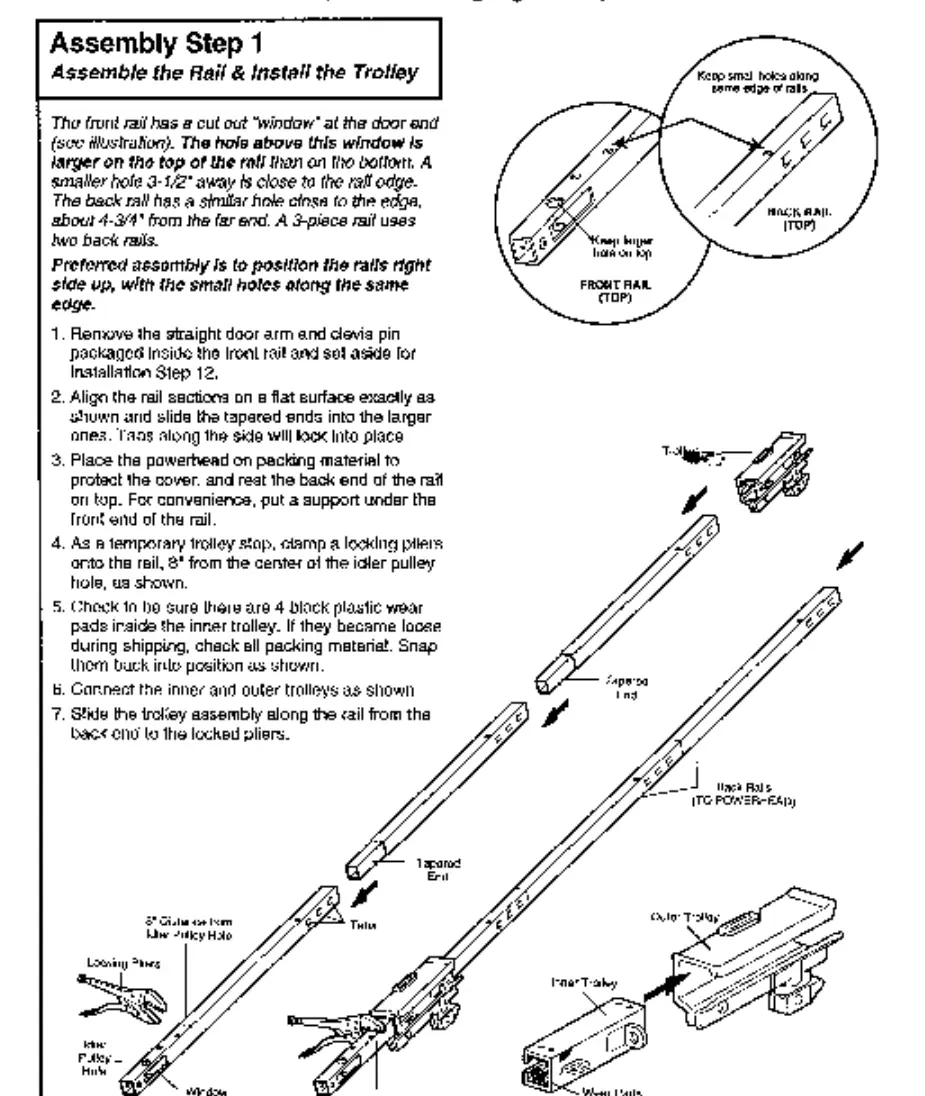

- Montaż szyny: Złóż sekcje szyny, zainstaluj wózek (trolley) i zamontuj koło pasowe zgodnie z instrukcją na stronie 8-10.

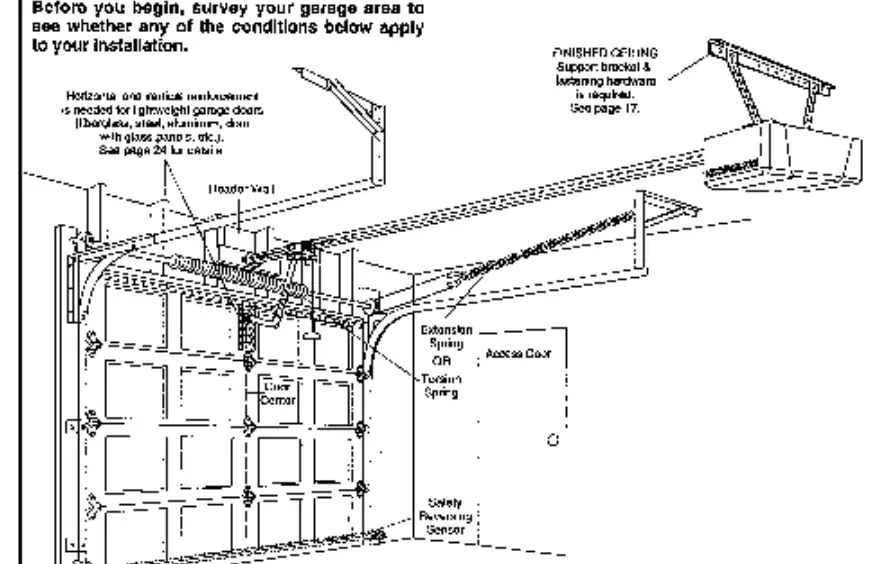

- Mocowanie do ściany: Wyznacz środek bramy i zamontuj wspornik czołowy (header bracket) nad bramą.
- Zawieszenie napędu: Napęd musi być zawieszony bezpiecznie do konstrukcji sufitu.

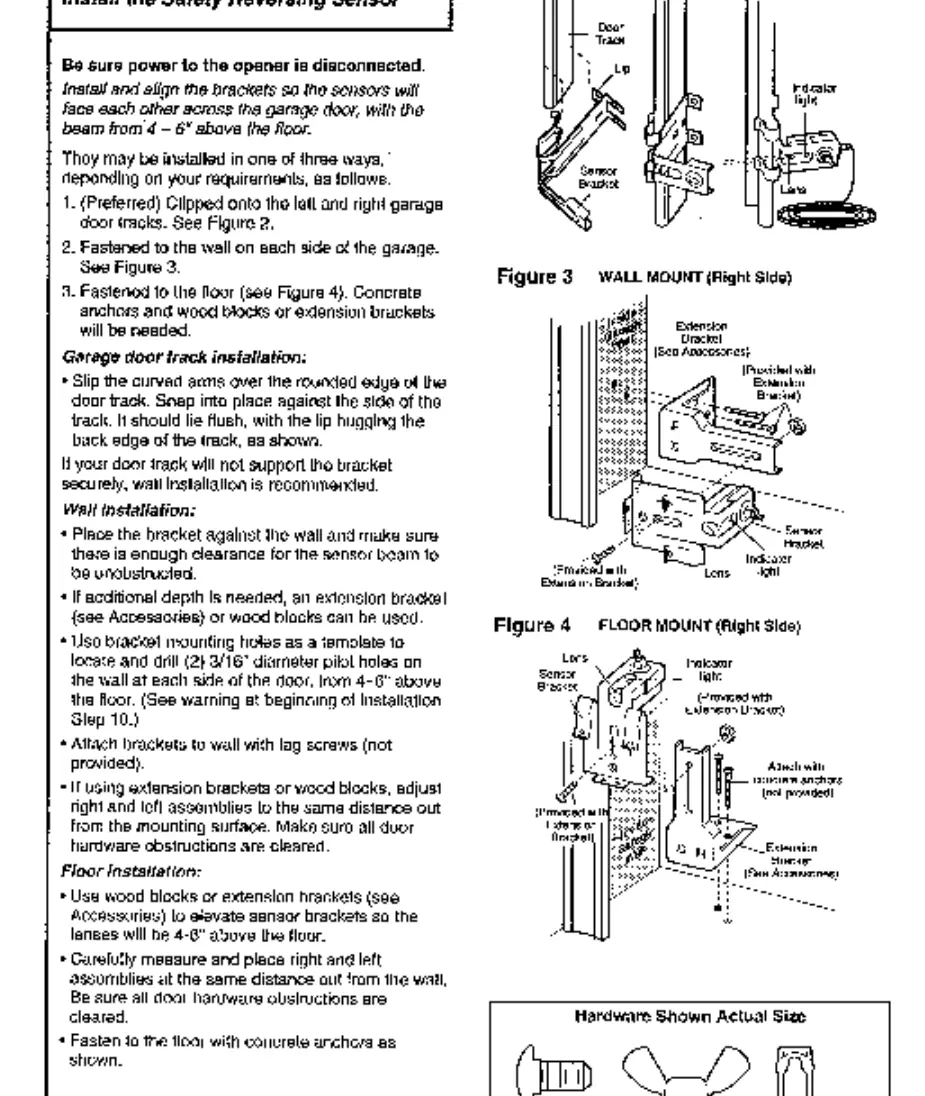

- Czujniki bezpieczeństwa: Instalacja czujników (Safety Reversing Sensors) jest obowiązkowa. Muszą być zamontowane po obu stronach bramy, na wysokości 4-6 cali (ok. 10-15 cm) nad podłogą.
- Podłączenie sterowania: Podłącz panel sterowania ściennego za pomocą przewodu dwużyłowego.
Ustawienia i regulacja
Po instalacji konieczne jest przeprowadzenie regulacji:
- Limity ruchu (Travel Limits): Ustaw punkty zatrzymania bramy w pozycji otwartej i zamkniętej za pomocą śrub regulacyjnych na panelu bocznym.

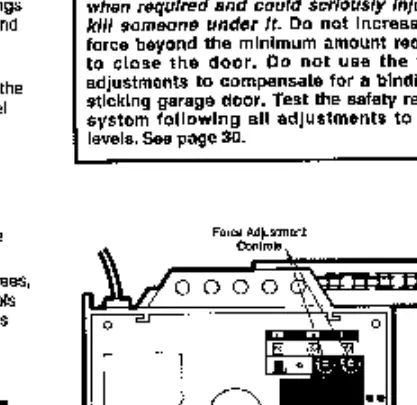

- Regulacja siły (Force Adjustments): Ustaw siłę potrzebną do otwierania i zamykania bramy. Zbyt duża siła może uniemożliwić działanie systemu bezpieczeństwa.
- Test bezpieczeństwa: Po każdej regulacji należy przeprowadzić test systemu cofania (Safety Reverse System) przy użyciu przeszkody o wysokości 1 cala (lub deski 2x4).
Obsługa i konserwacja
Napęd można obsługiwać za pomocą pilota lub panelu ściennego. W przypadku awarii zasilania można użyć czerwonego uchwytu awaryjnego, aby ręcznie odłączyć wózek i otwierać bramę ręcznie. Raz w miesiącu należy sprawdzać działanie systemu bezpieczeństwa, a raz w roku smarować rolki i zawiasy bramy.
Rozwiązywanie problemów
Jeśli brama nie zamyka się lub cofa bez powodu, sprawdź ustawienie czujników bezpieczeństwa (czy diody świecą się prawidłowo) oraz czy na drodze bramy nie ma przeszkód. Jeśli napęd buczy, ale nie działa, sprawdź, czy brama nie jest zablokowana lub czy sprężyny nie są uszkodzone.
Informacje o producencie
Craftsman
Praktyczna pomoc
Typowe problemy
Brama cofa się bez powodu
Sprawdź czujniki bezpieczeństwa (czy są ustawione w jednej linii i nie są zasłonięte) oraz czy brama nie stawia oporu.
Napęd nie działa
Sprawdź zasilanie elektryczne, wyłącznik automatyczny oraz czy brama nie jest zablokowana mechanicznie.
Brama nie zamyka się całkowicie
Wyreguluj limit zamykania (DOWN limit) lub zwiększ siłę zamykania (DOWN force).
Przed użyciem
- Upewnij się, że brama jest wyważona i porusza się płynnie.
- Wyłącz wszystkie blokady mechaniczne bramy.
- Usuń wszystkie liny połączone z bramą.
- Sprawdź, czy masz dostęp do zasilania 120V 60Hz.
- Upewnij się, że masz wszystkie narzędzia (poziomica, miarka, wiertarka, klucze).
Parametry w praktyce
- Safety Reversing Sensor
- Czujnik bezpieczeństwa, który zatrzymuje i cofa bramę w przypadku wykrycia przeszkody.
- Travel Limits
- Ustawienia określające, jak daleko brama ma się otwierać i zamykać.
Ilustracje i schematy
- Schemat instalacji czujników bezpieczeństwa (strona 21-23).
- Instrukcja montażu szyny i wózka (strona 8-10).
- Lokalizacja śrub regulacyjnych limitów i siły na panelu bocznym (strona 28-29).
Zgodność modelu
- Wymaga bramy garażowej w dobrym stanie technicznym.
- Dla bram o wysokości powyżej 7 stóp wymagane są zestawy przedłużające szynę.
- W przypadku braku drzwi serwisowych do garażu, zalecane jest użycie zewnętrznego klucza awaryjnego.
