Instrukcja obsługi napędu bramy garażowej Craftsman 139.53930D
Szybki przewodnik po instalacji, programowaniu i konserwacji napędu bramy garażowej Craftsman 139.53930D. Dowiedz się, jak zamontować szynę, ustawić limity przesuwu, zaprogramować piloty i rozwiązywać problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy napędu bramy garażowej Craftsman 1/2 HP, model 139.53930D. Dokument zawiera szczegółowe wytyczne dotyczące przygotowania bramy, montażu mechanicznego, instalacji elektrycznej, regulacji parametrów pracy oraz programowania pilotów i klawiatur dostępu. Przed przystąpieniem do prac upewnij się, że brama jest prawidłowo wyważona i nie posiada blokad mechanicznych.

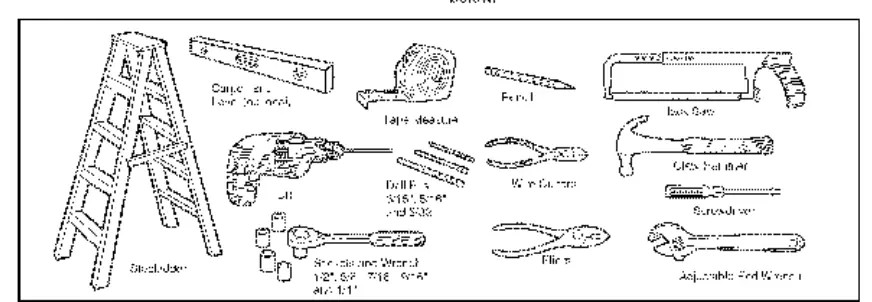

Przygotowanie i montaż
Przed instalacją należy sprawdzić, czy brama garażowa działa płynnie i jest wyważona. Wszelkie liny i blokady muszą zostać usunięte. Montaż obejmuje:
- Złożenie szyny i instalację wózka.
- Przymocowanie szyny do jednostki napędowej.
- Instalację koła pasowego i łańcucha.
- Montaż uchwytu ściennego (header bracket) oraz zawieszenie napędu pod sufitem.
Instalacja elektryczna i czujniki
System bezpieczeństwa (The Protector System) jest wymagany do poprawnego działania bramy. Czujniki muszą być zamontowane nie wyżej niż 6 cali (15 cm) nad podłogą i być idealnie wyrównane. Podłączenie sterownika ściennego wymaga użycia przewodów niskonapięciowych zgodnie z kolorami (biały do 2, biało-czerwony do 1).
Regulacja i testy
Po instalacji konieczne jest przeprowadzenie regulacji:
- Limity przesuwu: Regulacja śrubami na panelu bocznym określa punkty zatrzymania bramy.
- Siła: Regulacja siły otwierania i zamykania na tylnym panelu napędu.
- Test bezpieczeństwa: Brama musi cofnąć się po napotkaniu przeszkody (np. deski 1-1/2 cala) na podłodze.
Programowanie
Napęd obsługuje piloty zdalnego sterowania oraz systemy bezkluczowe. Programowanie odbywa się za pomocą przycisku "Learn" na jednostce napędowej. Aby dodać nowy pilot, należy nacisnąć przycisk "Learn", a następnie przycisk na pilocie w ciągu 30 sekund.
Rozwiązywanie problemów
Jeśli brama nie zamyka się, a światła migają, oznacza to problem z czujnikami bezpieczeństwa (nieprawidłowe wyrównanie lub przeszkoda). W przypadku buczenia silnika bez ruchu bramy, należy sprawdzić, czy wózek nie jest zablokowany na śrubie stopu i poluzować łańcuch.
Informacje o producencie
Craftsman
Praktyczna pomoc
Typowe problemy
Brama nie zamyka się, światła migają
Sprawdź czujniki bezpieczeństwa (Protector System). Muszą być wyrównane i niezasłonięte. Sprawdź przewody pod kątem uszkodzeń.
Pilot nie aktywuje bramy
Przeprogramuj piloty zgodnie z sekcją Programming. Sprawdź baterię w pilocie.
Silnik buczy, ale brama się nie rusza
Sprawdź, czy wózek nie jest zablokowany na śrubie stopu. Poluzuj łańcuch o 4-5 obrotów nakrętki.
Brama cofa się bez powodu
Sprawdź, czy brama nie jest zablokowana lub źle wyważona. Wyreguluj siłę (Force) lub limity (Limits).
Przed użyciem
- Wyłącz wszystkie blokady mechaniczne bramy.
- Usuń wszystkie liny połączone z bramą.
- Sprawdź, czy brama jest wyważona (powinna zostać w połowie drogi).
- Upewnij się, że zasilanie to 120V, 60Hz.
- Zainstaluj czujniki bezpieczeństwa nie wyżej niż 6 cali (15 cm) nad podłogą.
Ilustracje i schematy
- Schemat montażu szyny i wózka (str. 8).
- Schemat podłączenia czujników bezpieczeństwa (str. 22).
- Schemat regulacji limitów i siły (str. 27-28).
Zgodność modelu
- Wymaga zasilania 120V, 60Hz.
- Kompatybilny z systemem Security+.
- Wymaga wzmocnienia bramy, jeśli jest ona wykonana z lekkich materiałów (np. aluminium, włókno szklane).
