Instrukcja obsługi napędu do bramy garażowej Craftsman 139.53964SRT
Szybki przewodnik po instrukcji obsługi napędu do bramy garażowej Craftsman 139.53964SRT. Dowiedz się, jak zamontować, wyregulować i zaprogramować urządzenie oraz jak rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do instalacji napędu Craftsman 139.53964SRT należy upewnić się, że brama garażowa jest prawidłowo wyważona i nie zacina się. Należy usunąć wszelkie liny i wyłączyć blokady mechaniczne bramy. Napęd wymaga zasilania 120V, 60Hz. Instalacja musi być przeprowadzona zgodnie z lokalnymi przepisami elektrycznymi.
Opis urządzenia
Napęd jest przeznaczony wyłącznie do użytku domowego. Zestaw zawiera jednostkę silnikową, szynę, wózek, czujniki bezpieczeństwa (Protector System), panel ścienny oraz piloty zdalnego sterowania.
Montaż i instalacja
- Montaż szyny: Złóż sekcje szyny, zainstaluj wózek i zamontuj koło pasowe zgodnie z instrukcją na stronie 8-10. Ustaw odpowiednie napięcie paska.
- Instalacja napędu: Zamontuj wspornik czołowy (header bracket) nad bramą, a następnie zawieś jednostkę silnikową na wspornikach sufitowych.
- Panel ścienny: Zainstaluj panel sterowania w miejscu widocznym dla bramy, poza zasięgiem dzieci (min. 1,5 m nad podłogą).
- Czujniki bezpieczeństwa: Zainstaluj czujniki Protector System po obu stronach bramy, nie wyżej niż 15 cm nad podłogą. Prawidłowe ustawienie czujników jest niezbędne do działania funkcji automatycznego cofania bramy.
Regulacja
Po instalacji konieczne jest przeprowadzenie regulacji:
- Limity przesuwu: Ustaw punkty krańcowe otwarcia i zamknięcia bramy za pomocą śrub regulacyjnych na panelu bocznym.
- Siła: Wyreguluj siłę otwierania i zamykania. Nie ustawiaj siły wyższej niż wymagana do płynnego działania bramy.
- Test bezpieczeństwa: Po każdej regulacji wykonaj test systemu cofania (brama musi cofnąć się po napotkaniu przeszkody o wysokości 2,5 cm).
Programowanie
Aby zaprogramować dodatkowe piloty lub klawiaturę bezprzewodową, użyj przycisku "Learn" na jednostce silnikowej. Wskaźnik świetlny zaświeci się na 30 sekund, w tym czasie naciśnij przycisk na pilocie.
Konserwacja
Raz w miesiącu sprawdzaj ręczne działanie bramy i testuj system cofania. Raz w roku naoliw rolki, łożyska i zawiasy bramy. Nie smaruj szyny napędu.
Informacje o producencie
Craftsman
Praktyczna pomoc
Typowe problemy
Brama nie otwiera się całkowicie
Zwiększ siłę otwierania (UP force) lub wyreguluj limity przesuwu (travel limits) zgodnie z instrukcją.
Brama cofa się bez powodu
Sprawdź czujniki bezpieczeństwa (Protector System) – czy są ustawione, czy nie ma przeszkód, czy diody świecą prawidłowo.
Napęd nie działa z pilota
Sprawdź, czy funkcja blokady (Lock) nie jest włączona na panelu ściennym lub zaprogramuj pilota ponownie.
Silnik buczy, ale brama się nie rusza
Sprawdź, czy brama nie jest zablokowana mechanicznie lub czy sprężyny nie są pęknięte.
Przed użyciem
- Wyłącz blokady mechaniczne bramy.
- Usuń wszystkie liny połączone z bramą.
- Sprawdź wyważenie bramy (powinna zostać w połowie drogi po puszczeniu).
- Upewnij się, że zasilanie 120V jest dostępne.
- Sprawdź, czy czujniki bezpieczeństwa są prawidłowo ustawione.
Parametry w praktyce
- Travel Limits
- Ustawienia punktów krańcowych otwarcia i zamknięcia bramy.
- Protector System
- System czujników bezpieczeństwa zapobiegający zamknięciu bramy, gdy w świetle przejazdu znajduje się przeszkoda.
Ilustracje i schematy

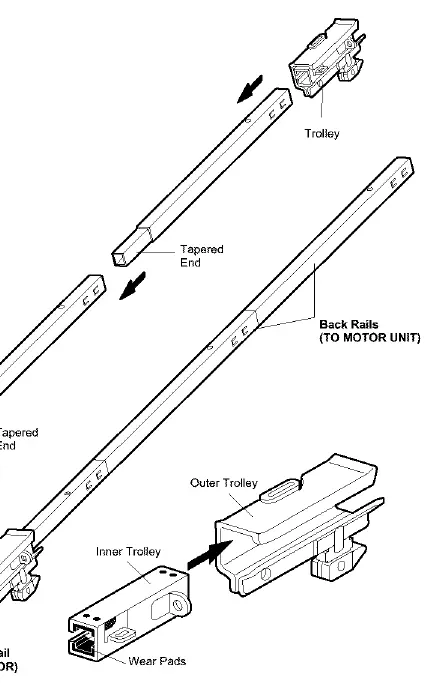

- Schemat montażu szyny i wózka (str. 8).
- Schemat instalacji czujników bezpieczeństwa (str. 23).

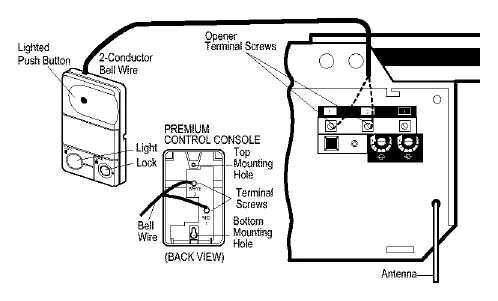

- Schemat podłączenia przewodów do panelu ściennego (str. 18).
Zgodność modelu
- Wymaga zasilania 120V, 60Hz.
- Dla bram o wysokości powyżej 2,13 m wymagane są zestawy przedłużające szynę.
