Instrukcja obsługi glebogryzarki Craftsman 900 Series 14-Inch
Szybki przewodnik po instrukcji obsługi glebogryzarki Craftsman 900 Series 14-Inch. Dowiedz się, jak bezpiecznie montować, obsługiwać, konserwować i rozwiązywać problemy z urządzeniem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy glebogryzarki Craftsman 900 Series 14-Inch (model 944.629663). Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa. Urządzenie wyposażone jest w silnik spalinowy i przeznaczone jest do uprawy gleby. Kluczowe jest regularne sprawdzanie poziomu oleju, stanu filtra powietrza oraz dokręcenie wszystkich elementów złącznych przed każdym użyciem.
Montaż urządzenia
Glebogryzarka jest dostarczana częściowo zmontowana. Proces montażu obejmuje:
- Rozpakowanie i przygotowanie ramy uchwytu.
- Montaż uchwytu: należy ustawić go w pozycji roboczej, używając dołączonych śrub, podkładek i dźwigni blokującej.
- Podłączenie cięgien: należy zamontować zacisk kabla na kolumnie uchwytu oraz podłączyć drążek zmiany biegów do wskaźnika biegów, zabezpieczając go zawleczką.
- Sprawdzenie ciśnienia w oponach: zalecane ciśnienie to 20 PSI (1.4 kg/cm²).
Obsługa i sterowanie
Przed uruchomieniem należy zapoznać się z elementami sterującymi:
- Dźwignia napędu (Drive Control Bar): służy do załączania zębów roboczych.
- Dźwignia zmiany biegów: pozwala na wybór biegów (F - przód, N - neutralny, R - wsteczny).
- Przepustnica: kontroluje prędkość obrotową silnika.
- Ogranicznik głębokości (Depth Stake): reguluje głębokość pracy glebogryzarki.
Aby uruchomić silnik, należy ustawić przepustnicę w pozycji FAST, włączyć ssanie (choke), ustawić bieg w pozycji neutralnej i pociągnąć za linkę startera. Po rozgrzaniu silnika należy stopniowo wyłączyć ssanie.
Konserwacja i serwis
Regularna konserwacja zapewnia długą żywotność urządzenia:
- Olej silnikowy: sprawdzaj poziom przed każdym użyciem. Wymieniaj olej zgodnie z harmonogramem (co 50 godzin lub raz w sezonie). Stosuj olej SAE 30 (powyżej 0°C) lub SAE 5w30 (poniżej 0°C).
- Filtr powietrza: czyść lub wymieniaj wkład filtra co 25 godzin pracy, częściej w warunkach dużego zapylenia.
- Świeca zapłonowa: wymieniaj na początku sezonu lub co 50 godzin.
- Smarowanie: smaruj przekładnię zgodnie z zaleceniami (EP #1 Grease).
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem silnika sprawdź poziom paliwa, czystość filtra powietrza oraz połączenie przewodu świecy zapłonowej. Jeśli glebogryzarka nie porusza się, sprawdź naciąg paska klinowego oraz czy dźwignia napędu jest poprawnie załączona. W przypadku utraty mocy sprawdź poziom oleju i czystość tłumika.
Informacje o producencie
Craftsman
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się
Sprawdź poziom paliwa, czy świeca zapłonowa jest podłączona, czy filtr powietrza nie jest brudny oraz czy gaźnik wymaga regulacji.
Utrata mocy podczas pracy
Sprawdź poziom oleju, stan filtra powietrza, czy tłumik nie jest zatkany oraz czy glebogryzarka nie pracuje zbyt głęboko.
Glebogryzarka nie porusza się
Sprawdź, czy dźwignia napędu jest załączona oraz czy pasek klinowy jest poprawnie założony i naciągnięty.
Zęby nie obracają się

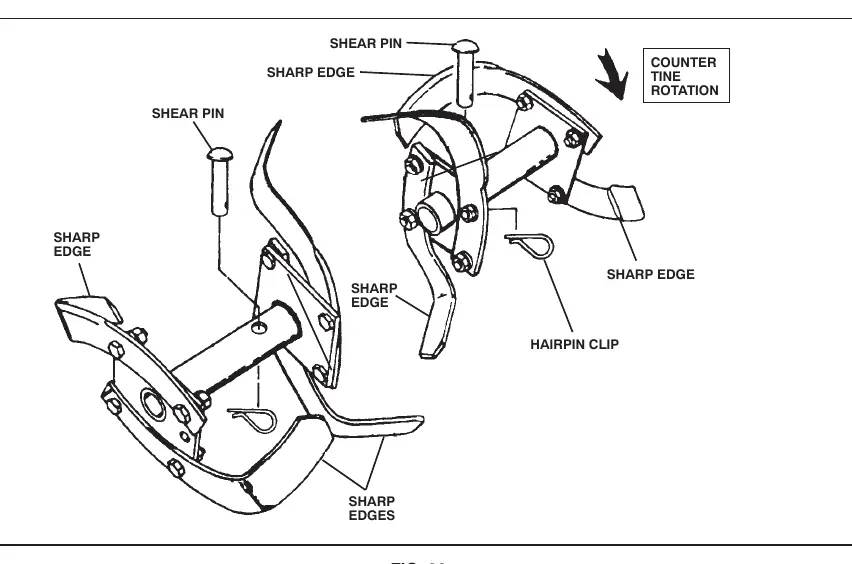

Sprawdź, czy zawleczki zabezpieczające (shear pins) nie są zerwane.
Przed użyciem
- Sprawdź poziom oleju silnikowego.
- Sprawdź działanie zębów roboczych.
- Sprawdź dokręcenie wszystkich śrub i elementów złącznych.
- Upewnij się, że w obszarze pracy nie ma ciał obcych.
- Sprawdź ciśnienie w oponach (20 PSI).
Parametry w praktyce
- Pojemność zbiornika paliwa
- 2.8 litra (3 kwarty), benzyna bezołowiowa.
- Olej silnikowy
- SAE 30 (dla temperatur powyżej 0°C) lub SAE 5w30 (dla temperatur poniżej 0°C).
- Świeca zapłonowa
- Champion RC12YC, przerwa między elektrodami 0.76 mm.
Ilustracje i schematy

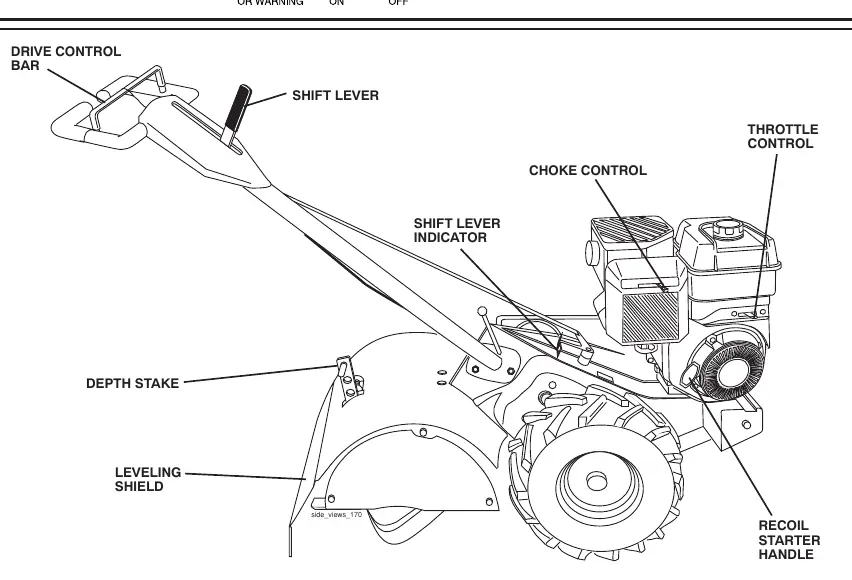

- Rysunek 8 przedstawia rozmieszczenie elementów sterujących: dźwignię napędu, dźwignię zmiany biegów, przepustnicę i starter.
- Rysunek 11 ilustruje regulację głębokości pracy za pomocą ogranicznika (depth stake).

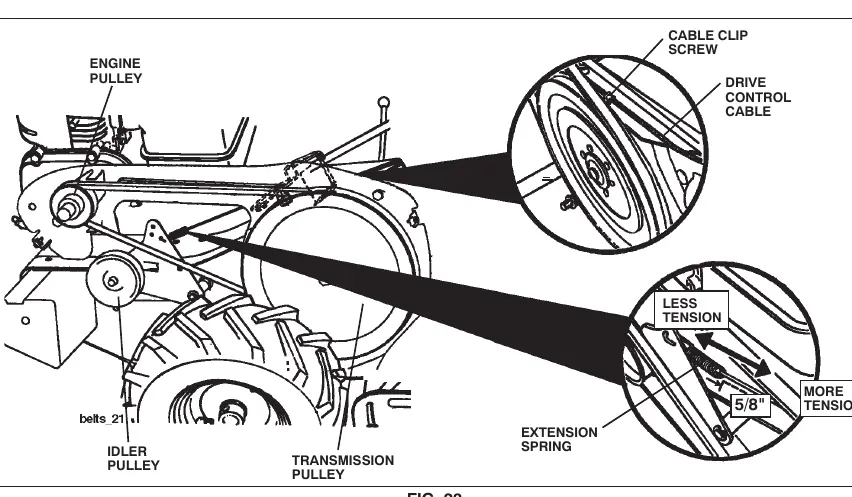

- Rysunek 23 pokazuje sposób regulacji naciągu paska napędowego.
Zgodność modelu
- Używaj tylko akcesoriów i części zamiennych zatwierdzonych przez producenta.
- Nie używaj paliw z domieszką alkoholu (etanolu/metanolu) bez odpowiedniego przygotowania do przechowywania.
