Instrukcja obsługi przystawki do odsysania pyłu Bosch GDE 18V-16 Professional
Szybki przewodnik po instrukcji obsługi przystawki do odsysania pyłu Bosch GDE 18V-16 Professional. Dowiedz się, jak zamontować urządzenie, ustawić głębokość wiercenia, wymieniać filtr HEPA i bezpiecznie eksploatować sprzęt.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Przystawka Bosch GDE 18V-16 służy do odsysania pyłu podczas wiercenia w betonie, cegle, kamieniu, ceramice i płytkach przy użyciu kompatybilnych młotów udarowo-obrotowych Bosch. str. 5, 8, 36
Najważniejsze czynności
- Montaż przystawki str. 5, 8, 36
- Opróżnianie pojemnika na pył str. 6, 9, 37
Problemy i rozwiązania
Pył wydostaje się przez szczotkę
Wymień nasadkę przeciwpyłową (oko), jeśli powierzchnia przylegania jest zużyta.
str. 6, 9, 37Pokaż 1 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Średnica wiercenia | 4-16 mm | Zakres obsługiwanych średnic wierteł | str. 5, 8, 36 |
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przystawka do odsysania pyłu Bosch GDE 18V-16 Professional jest przeznaczona do zbierania pyłu podczas wiercenia w betonie, cegle, kamieniu, ceramice i płytkach. Urządzenie jest kompatybilne z wybranymi młotami udarowo-obrotowymi Bosch (GBH 18V-24 C, GBH 187-LI, GBH 18V-26, GBH 18V-26 F, GBH 18V-28 C, GBH 18V-28 CF). Nie należy używać przystawki podczas wiercenia w drewnie, metalu lub tworzywach sztucznych.
Montaż
Aby zamontować przystawkę, należy:
- Przyłożyć młot udarowo-obrotowy rowkiem prowadzącym do prowadnicy w obudowie przystawki.
- Nasunąć przystawkę na młot, aż do słyszalnego kliknięcia blokady.
- Aby zdemontować urządzenie, należy nacisnąć przycisk odblokowujący i zsunąć przystawkę z młota.
Obsługa
Przed rozpoczęciem pracy należy ustawić odpowiednią długość prowadnicy oraz głębokość wiercenia:
- Wkładanie wiertła: Nacisnąć przycisk regulacji długości wiertła i wyciągnąć prowadnicę do oporu. Wsunąć wiertło przez nasadkę przeciwpyłową i zamocować w uchwycie wiertarskim.
- Ustawianie prowadnicy: Prowadnica musi być ustawiona tak, aby wierzchołek wiertła był zlicowany z nasadką przeciwpyłową.
- Ustawianie głębokości: Użyć przycisku regulacji ogranicznika głębokości, aby ustawić żądaną głębokość wiercenia X.
Konserwacja i czyszczenie
Regularne opróżnianie pojemnika na pył jest kluczowe dla zachowania wydajności odsysania:
- Opróżniać pojemnik regularnie oraz po zakończeniu pracy.
- Podczas konserwacji zaleca się stosowanie maski przeciwpyłowej.
- Filtr HEPA należy czyścić poprzez ostrożne wytrzepanie lub oczyszczenie lameli miękką szczotką. Uwaga: Nie czyścić filtra HEPA wodą ani sprężonym powietrzem.
- W przypadku zużycia nasadki przeciwpyłowej (widoczne ślady zużycia na powierzchni przylegającej do ściany), należy ją wymienić.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Pył wydostaje się przez szczotkę podczas pracy
Wymień nasadkę przeciwpyłową (oko), jeśli powierzchnia przylegania do ściany wykazuje wyraźne ślady zużycia.
Zmniejszona wydajność odsysania
Opróżnij pojemnik na pył i wyczyść filtr HEPA zgodnie z instrukcją.
Przed użyciem
- Sprawdź, czy filtr HEPA jest zamontowany w pojemniku.
- Upewnij się, że nasadka przeciwpyłowa jest odpowiednia dla średnicy używanego wiertła.
- Sprawdź, czy przystawka jest kompatybilna z Twoim modelem młota udarowego.
- Upewnij się, że pojemnik na pył jest pusty.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Średnica wiercenia
- Zakres obsługiwanych średnic wierteł: 4-16 mm.
- Maks. długość wiertła
- Maksymalna długość wiertła, jaką można zastosować: 165 mm.
- Maks. głębokość wiercenia
- Maksymalna głębokość otworu, jaką można ustawić: 100 mm.
Ilustracje i schematy
- Rysunek A: Montaż przystawki na młocie udarowym.

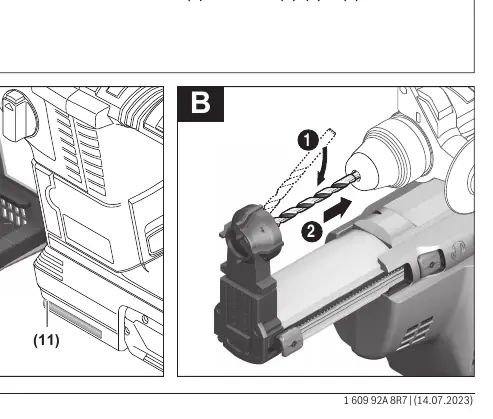

- Rysunek B: Wkładanie wiertła przez nasadkę przeciwpyłową.
- Rysunek C: Ustawianie długości prowadnicy.
- Rysunek D: Ustawianie głębokości wiercenia.
- Rysunek F1-F2: Opróżnianie pojemnika na pył.
Zgodność modelu
- Przystawka jest kompatybilna wyłącznie z modelami: GBH 18V-24 C, GBH 187-LI, GBH 18V-26, GBH 18V-26 F, GBH 18V-28 C, GBH 18V-28 CF.
