Instrukcja obsługi przystawki do odsysania pyłu Bosch GDE 28 D Professional
Szybki przewodnik po przystawce do odsysania pyłu Bosch GDE 28 D Professional. Dowiedz się, jak zamontować urządzenie, ustawić głębokość wiercenia, czyścić filtr HEPA i opróżniać pojemnik na pył.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Przystawka Bosch GDE 28 D służy do odsysania pyłu podczas wiercenia w betonie i murze przy użyciu młota udarowo-obrotowego GBH 18V-28 DC. str. 6, 39
Najważniejsze czynności

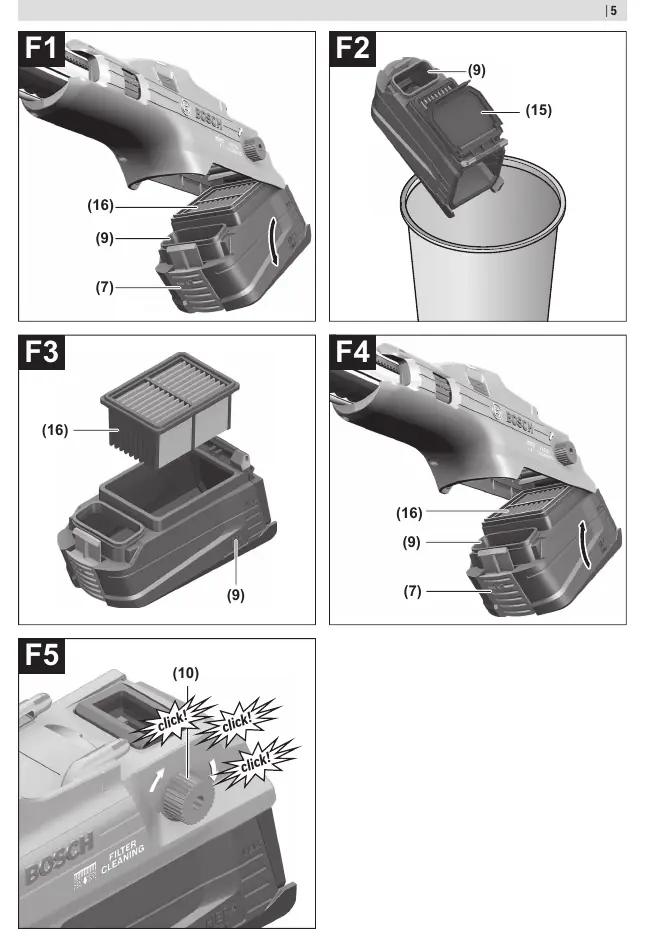

- Opróżnianie pojemnika na pył str. 7, 41
- Mechaniczne czyszczenie filtra str. 7, 41
Problemy i rozwiązania
Pył wydostaje się przez szczotkę
Wymień nasadkę przeciwpyłową, jeśli powierzchnia przylegania jest zużyta.
str. 7, 40Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Średnica wiercenia | 4-28 mm | Zakres obsługiwanych średnic wierteł | str. 6, 39 |
| Maks. głębokość wiercenia | 100 mm | Maksymalna głębokość otworu | str. 6, 39 |
Gdzie szukać w PDF
- Dane techniczne str. 6, 39
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przystawka do odsysania pyłu Bosch GDE 28 D Professional jest przeznaczona do odsysania pyłu podczas wiercenia w betonie i murze. Urządzenie jest kompatybilne wyłącznie z młotem udarowo-obrotowym GBH 18V-28 DC. Uwaga: Nie używać przystawki do wiercenia w drewnie, metalu, kamieniu lub tworzywach sztucznych ze względu na ryzyko pożaru.

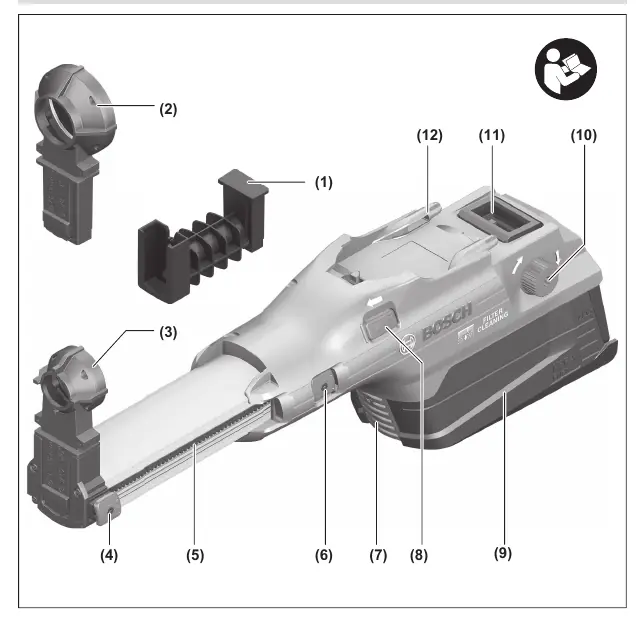

Opis urządzenia
Urządzenie wyposażone jest w filtr HEPA, mechaniczny system czyszczenia filtra oraz wymienny pojemnik na pył. W zestawie znajdują się dwie nasadki przeciwpyłowe (do wierteł 4-16 mm oraz 16-28 mm) oraz przedłużka dla dłuższych wierteł.
Montaż
Aby zamontować przystawkę:
- Wsuń prowadnicę przystawki na odpowiednie miejsce w młocie udarowo-obrotowym.
- Przystawka musi się zatrzasnąć w sposób słyszalny.
- Aby zdemontować urządzenie, naciśnij przycisk odblokowujący i zsuń przystawkę z młota.
Obsługa
Wkładanie wiertła: Naciśnij przycisk regulacji długości wiertła i wyciągnij prowadnicę do oporu. Wsuń wiertło przez nasadkę przeciwpyłową i zamontuj w uchwycie narzędziowym.
Ustawianie głębokości: Użyj przycisku regulacji ogranicznika głębokości, aby ustawić żądaną głębokość wiercenia X.
Konserwacja i czyszczenie
Regularnie opróżniaj pojemnik na pył, aby zachować optymalną wydajność ssania. Używaj mechanicznego systemu czyszczenia filtra (pokrętło), aby usunąć pył z filtra HEPA. Ważne: Nie czyść filtra HEPA sprężonym powietrzem. W przypadku uszkodzenia filtra (pęknięcia, dziury) należy go natychmiast wymienić.
Rozwiązywanie problemów
Jeśli pył wydostaje się przez szczotkę, sprawdź stan nasadki przeciwpyłowej i wymień ją, jeśli jest zużyta. Jeśli moc ssania spada, użyj mechanicznego czyszczenia filtra lub opróżnij pojemnik na pył.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Pył wydostaje się przez szczotkę podczas pracy
Wymień nasadkę przeciwpyłową (3 lub 2), jeśli powierzchnia przylegania do ściany jest zużyta.
Zmniejszona moc ssania
Użyj mechanicznego czyszczenia filtra (pokrętło 10) lub opróżnij pojemnik na pył (9).
Przed użyciem
- Sprawdź, czy filtr HEPA jest zamontowany i nieuszkodzony.
- Upewnij się, że używasz odpowiedniej nasadki przeciwpyłowej (4-16mm lub 16-28mm).
- Sprawdź, czy pojemnik na pył jest pusty.
- Upewnij się, że przystawka jest poprawnie zamontowana na młocie udarowo-obrotowym.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Średnica wiercenia
- 4-28 mm (zależnie od użytej nasadki przeciwpyłowej).
- Maks. głębokość wiercenia
- 100 mm.
- Maks. długość wiertła
- 265 mm (z użyciem przedłużki).
Ilustracje i schematy

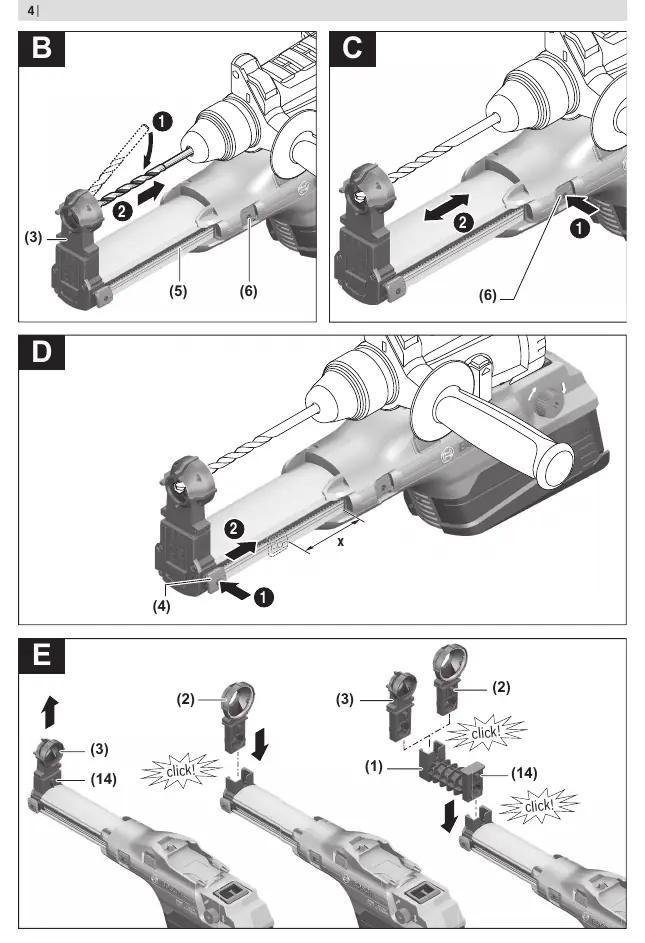

- A1-A2: Montaż przystawki na młocie udarowo-obrotowym.
- B: Wkładanie i wyjmowanie wiertła.
- C: Ustawianie długości prowadnicy.
- D: Ustawianie głębokości wiercenia.
- E: Wymiana nasadki przeciwpyłowej i montaż przedłużki.
Zgodność modelu
- Przystawka przeznaczona wyłącznie do młota udarowo-obrotowego GBH 18V-28 DC.
