Instrukcja obsługi przystawki młota obrotowego Bosch GFA 18-H
Szybki przewodnik po instrukcji obsługi przystawki młota obrotowego Bosch GFA 18-H. Dowiedz się, jak zamontować przystawkę, ustawić głębokość wiercenia i bezpiecznie obsługiwać urządzenie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Przystawka GFA 18-H służy do wiercenia udarowego w betonie, cegle i kamieniu przy użyciu kompatybilnych wiertarko-wkrętarek Bosch. str. 8, 15
Najważniejsze czynności
- Montaż przystawki: Włożyć przystawkę w uchwyt (1) i obracać pierścień ustalający (9) do kliknięcia. str. 10, 16
- Ustawianie głębokości: Nacisnąć przycisk regulacji ogranicznika głębokości i wsunąć go w uchwyt dodatkowy (11). str. 10, 17
Problemy i rozwiązania
Wiertło blokuje się
Wyłączyć elektronarzędzie, przygotować się na odrzut.
str. 8, 14Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Po każdym użyciu oczyścić narzędzie, przystawkę GFA 18-H i otwory wentylacyjne. str. 11, 18
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Max. średnica wiercenia (beton) | 10 mm | Maksymalna średnica otworu w betonie | str. 9, 15 |
| Max. średnica wiercenia (mur) | 16 mm | Maksymalna średnica otworu w murze | str. 9, 16 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 6, 7, 8
- Dane techniczne str. 9, 15
- Montaż i obsługa str. 10, 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przystawka młota obrotowego Bosch GFA 18-H jest przeznaczona do wiercenia udarowego w betonie, cegle i kamieniu. Jest kompatybilna wyłącznie z wiertarko-wkrętarkami akumulatorowymi Bosch GSR 18V-60 FC, GSR 18V-90 FC oraz EXSR18V-90FC.

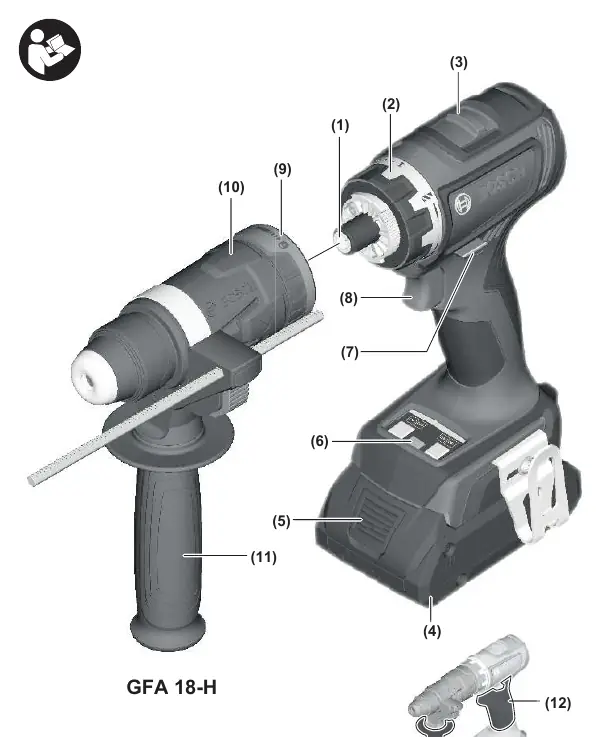

Opis urządzenia
Główne elementy przystawki to:
- Uchwyt narzędziowy (1)
- Pierścień ustalający (9)
- Przystawka młota obrotowego (10)
- Uchwyt dodatkowy (11)
Montaż i przygotowanie
Przed przystąpieniem do prac należy upewnić się, że elektronarzędzie jest wyłączone, a akumulator wyjęty. Aby zamontować przystawkę, należy włożyć ją w uchwyt (1) i obracać pierścień ustalający (9), aż do usłyszenia kliknięcia.
Montaż wiertła SDS plus: Włożyć wiertło do uchwytu aż do oporu. Sprawdzić zaryglowanie, pociągając za wiertło.
Ustawianie głębokości wiercenia: Nacisnąć przycisk regulacji ogranicznika głębokości i wsunąć ogranicznik w uchwyt dodatkowy (11). Ustawić żądaną głębokość X.
Obsługa
Wybór trybu pracy (wiercenie lub wiercenie udarowe) odbywa się za pomocą pierścienia regulacji momentu obrotowego (2), ustawiając go na symbolu wiercenia. Prędkość obrotową można regulować płynnie poprzez siłę nacisku na włącznik (8).
Konserwacja i czyszczenie
Po każdym użyciu należy oczyścić narzędzie robocze, przystawkę GFA 18-H oraz otwory wentylacyjne elektronarzędzia. W przypadku uszkodzenia osłony przeciwpyłowej należy ją niezwłocznie wymienić w autoryzowanym serwisie.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Wiertło blokuje się podczas pracy
Natychmiast wyłączyć elektronarzędzie. Przygotować się na wysokie momenty reakcji powodujące odrzut.
Zmniejszona moc ssania przy użyciu odkurzacza
Przerwać pracę i sprawdzić drożność węża oraz stan filtra.
Przed użyciem
- Sprawdzić stan osłony przeciwpyłowej.
- Upewnić się, że przystawka jest poprawnie zamontowana i zablokowana.
- Sprawdzić, czy wiertło SDS plus jest prawidłowo osadzone.
- Upewnić się, że akumulator jest naładowany.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Max. średnica wiercenia w betonie
- 10 mm
- Max. średnica wiercenia w murze
- 16 mm
Ilustracje i schematy
- Rysunek A: Montaż przystawki na wiertarko-wkrętarce.
- Rysunek B: Wkładanie wiertła SDS plus.
- Rysunek H: Regulacja uchwytu dodatkowego.
- Rysunek I: Ustawianie głębokości wiercenia.
Zgodność modelu
- Przystawka GFA 18-H jest kompatybilna tylko z modelami GSR 18V-60 FC, GSR 18V-90 FC oraz EXSR18V-90FC.
