Instrukcja obsługi przystawki do odsysania pyłu Bosch GDE 12 Professional
Szybki przewodnik po instrukcji obsługi przystawki do odsysania pyłu Bosch GDE 12 Professional. Dowiedz się, jak zamontować urządzenie, ustawić głębokość wiercenia, opróżniać pojemnik na pył i dbać o filtr HEPA.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Przystawka GDE 12 służy do odsysania pyłu podczas wiercenia w betonie, cegle, kamieniu, ceramice i płytkach przy użyciu młota GBH 185-LI. str. 5
Najważniejsze czynności
- Montaż przystawki str. 5
- Opróżnianie pojemnika na pył str. 6
Problemy i rozwiązania
Zmniejszona wydajność odsysania
Opróżnij pojemnik na pył (13) i wyczyść filtr HEPA (14).
str. 6Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Średnica wiercenia | 4-12 mm | Zakres obsługiwanych średnic wierteł | str. 5 |
Gdzie szukać w PDF
- Montaż i obsługa str. 5, 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przystawka do odsysania pyłu Bosch GDE 12 Professional jest przeznaczona do zbierania pyłu podczas wiercenia w betonie, cegle, kamieniu, ceramice i płytkach. Urządzenie jest kompatybilne wyłącznie z młotem udarowo-obrotowym GBH 185-LI. Uwaga: Nie używać przystawki podczas wiercenia w drewnie, metalu lub tworzywach sztucznych ze względu na ryzyko pożaru od gorących wiórów.
Montaż
Aby zamontować przystawkę, należy ustawić prowadnicę obudowy przystawki (9) w jednej linii z prowadnicą obudowy młota (11) i wsunąć przystawkę na młot, aż do słyszalnego kliknięcia. Aby zdemontować urządzenie, należy nacisnąć oba przyciski odblokowujące (6) i zsunąć przystawkę z młota.
Obsługa
- Wkładanie wiertła: Nacisnąć przycisk (3), wyciągnąć prowadnicę (2) do oporu, wsunąć wiertło przez nasadkę (8) i zamocować w uchwycie młota.
- Ustawienie długości prowadnicy: Nacisnąć przycisk (3) i wyregulować prowadnicę (2) tak, aby końcówka wiertła była równo z nasadką (8).
- Ustawienie głębokości wiercenia: Nacisnąć przycisk (1) i przesunąć go na prowadnicy (2) do żądanej głębokości X.
Konserwacja i czyszczenie
Pojemnik na pył (13) należy regularnie opróżniać, aby zachować optymalną wydajność odsysania. Poziom napełnienia można kontrolować przez okienko (7). Filtr HEPA (14) należy czyścić przez wytrzepanie lub delikatne szczotkowanie miękką szczotką. Ważne: Nie czyścić filtra HEPA wodą ani sprężonym powietrzem.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Pył wydostaje się przez szczotkę podczas pracy
Wymień nasadkę przeciwpyłową (8), jeśli powierzchnia styku ze ścianą jest wyraźnie zużyta.
Zmniejszona wydajność odsysania
Opróżnij pojemnik na pył (13) i wyczyść filtr HEPA (14).
Dioda LED na przystawce miga
Użyty akumulator ma zbyt małą pojemność (wymagany > 3,0 Ah dla młota GBH 185-LI).
Przed użyciem
- Sprawdź, czy filtr HEPA jest poprawnie zamontowany w pojemniku.
- Upewnij się, że filtr nie jest uszkodzony (brak pęknięć, dziur).
- Sprawdź, czy przystawka jest stabilnie zamocowana na młocie.
- Upewnij się, że używasz kompatybilnego młota (GBH 185-LI).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Średnica wiercenia
- Zakres obsługiwanych średnic wierteł: 4-12 mm.
- Maks. długość wiertła
- Maksymalna długość wiertła, jaką można użyć z przystawką: 165 mm.
- Maks. głębokość wiercenia
- Maksymalna głębokość otworu: 100 mm.
Ilustracje i schematy
- Rysunek A: Montaż i demontaż przystawki na młocie.
- Rysunek B: Procedura wkładania i wyjmowania wiertła.
- Rysunek C: Ustawianie długości prowadnicy względem wiertła.
- Rysunek D: Ustawianie ogranicznika głębokości wiercenia.

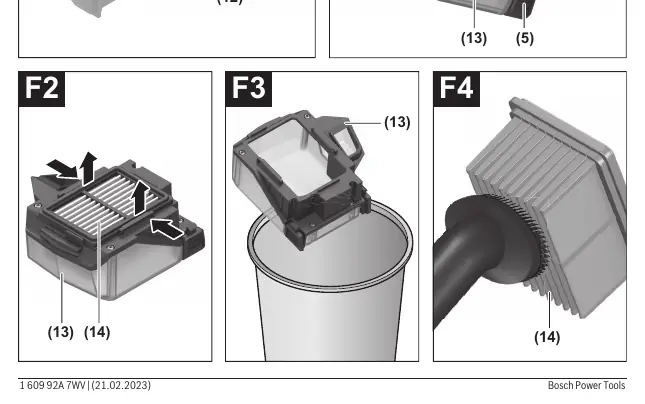

- Rysunek F1-F4: Procedura opróżniania pojemnika na pył i czyszczenia filtra.
