Instrukcja obsługi wiertarko-wkrętarki Bosch GSR 18V-110 C / GSB 18V-110 C

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy wiertarko-wkrętarek akumulatorowych Bosch GSR 18V-110 C oraz GSB 18V-110 C. Urządzenia te są przeznaczone do wkręcania i wykręcania śrub oraz wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych. Model GSB posiada dodatkowo funkcję wiercenia z udarem w murze i kamieniu. Narzędzia wyposażone są w funkcję KickBack Control oraz opcjonalną łączność Bluetooth.

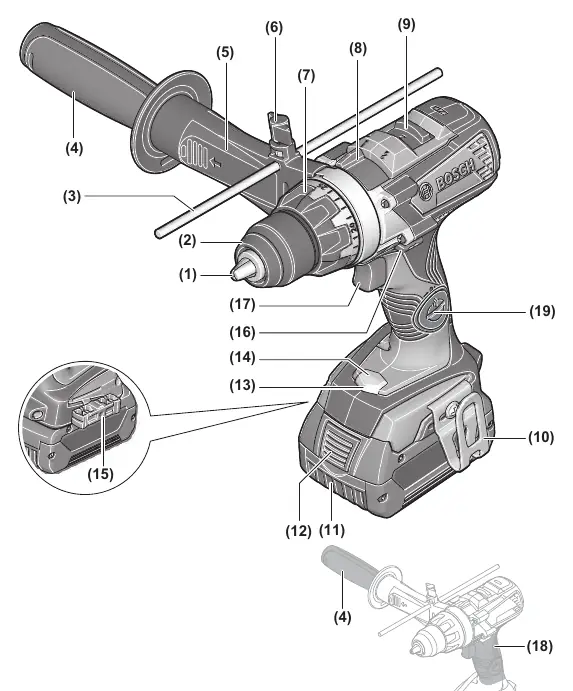

Opis urządzenia

Główne elementy urządzenia to:

• Uchwyt narzędziowy (1)
• Szybkozaciskowy uchwyt wiertarski (2)
• Dodatkowy uchwyt (4)
• Przełącznik trybów pracy (8)
• Przełącznik biegów (9)
• Włącznik/wyłącznik (17)

Montaż i przygotowanie do pracy

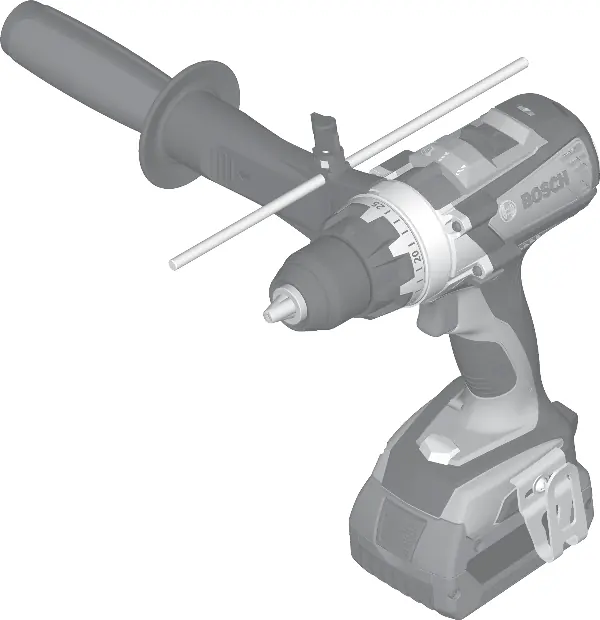

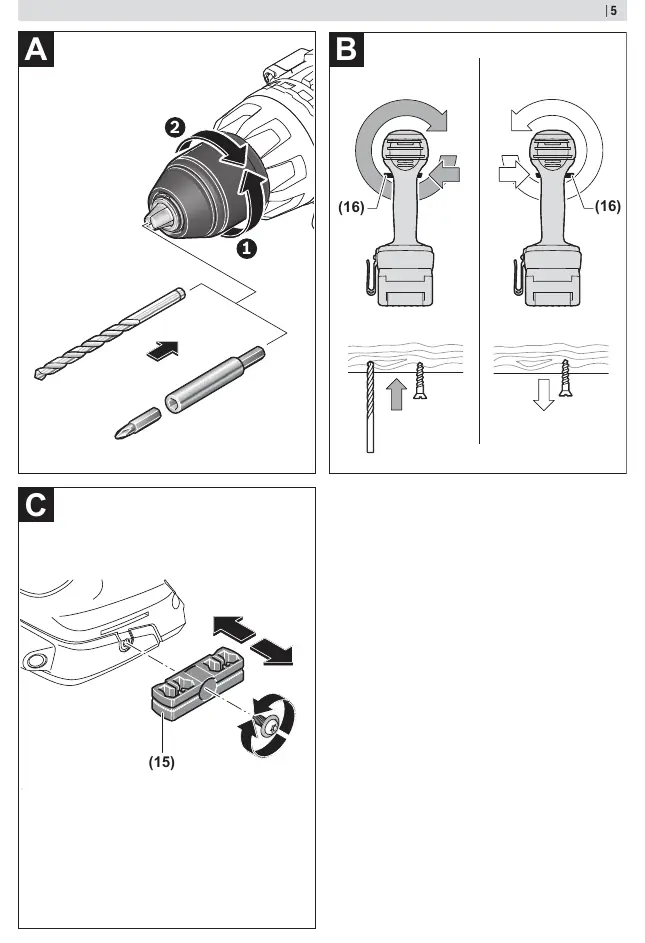

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (np. konserwacja, wymiana narzędzi) należy wyjąć akumulator. Aby zamontować uchwyt dodatkowy, należy odkręcić jego dolną część, przesunąć adapter i nasunąć uchwyt na wrzeciono. Wiertło wymienia się poprzez otwarcie szybkozaciskowego uchwytu wiertarskiego (2) w kierunku ➊, włożenie narzędzia i dokręcenie w kierunku ➋.

Obsługa

Kierunek obrotów zmienia się za pomocą przełącznika (16). Tryb pracy (wiercenie, wkręcanie, wiercenie z udarem) ustawia się przełącznikiem (8). Prędkość obrotową reguluje się płynnie poprzez siłę nacisku na włącznik (17). Moment obrotowy w trybie wkręcania ustawia się pierścieniem (7).

Konserwacja i bezpieczeństwo

Należy dbać o czystość urządzenia i otworów wentylacyjnych. W przypadku zablokowania narzędzia, funkcja KickBack Control automatycznie wyłącza urządzenie, co jest sygnalizowane miganiem diody LED. W przypadku przegrzania, dioda (14) świeci na czerwono – należy wtedy schłodzić urządzenie pracą na biegu jałowym.
