Instrukcja obsługi wkrętarki udarowej Bosch GDR 120-LI / GDS 120-LI
Szybki przewodnik po instrukcji obsługi wkrętarki udarowej Bosch GDR 120-LI oraz klucza udarowego GDS 120-LI. Dowiedz się, jak bezpiecznie wymieniać bity, obsługiwać akumulator, ustawiać kierunek obrotów i optymalnie wykorzystać moment...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy wkrętarek udarowych Bosch GDR 120-LI oraz GDS 120-LI. Urządzenia te przeznaczone są do wkręcania i wykręcania śrub oraz dokręcania i odkręcania nakrętek. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.

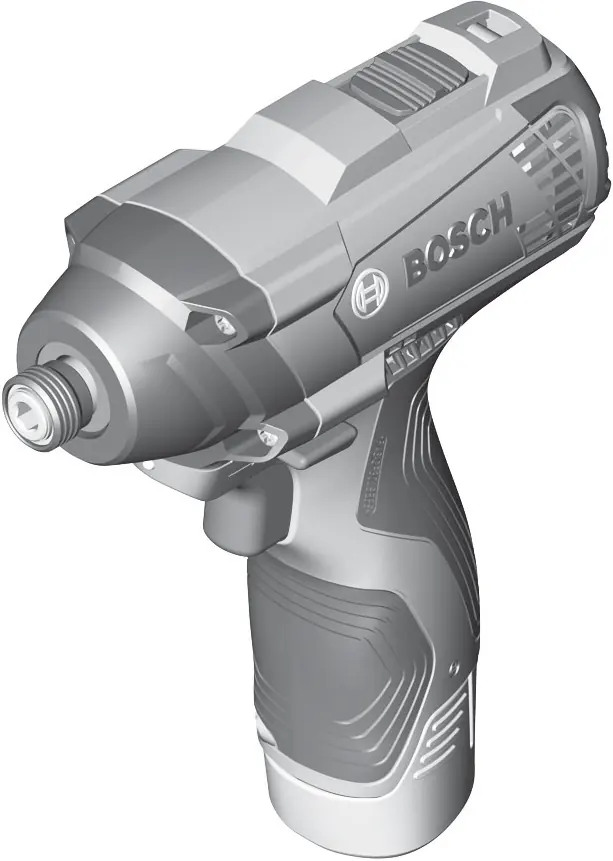

Opis urządzenia
Główne elementy urządzenia obejmują:
- Uchwyt narzędziowy (sześciokątny w GDR, kwadratowy w GDS)
- Tuleję blokującą (w GDR)
- Przełącznik kierunku obrotów
- Włącznik/wyłącznik z regulacją prędkości
- Lampkę PowerLight
- Przycisk odblokowania akumulatora
Montaż i przygotowanie
Akumulator: Przed pierwszym użyciem należy w pełni naładować akumulator. Aby go zamontować, wsuń naładowany akumulator w podstawę narzędzia, aż usłyszysz kliknięcie. Aby go wyjąć, naciśnij przyciski odblokowujące i wysuń akumulator do dołu.
Wymiana narzędzi:
- GDR 120-LI: Pociągnij tuleję blokującą do przodu, włóż bit do uchwytu i zwolnij tuleję, aby zablokować narzędzie.
- GDS 120-LI: Nasuń nasadkę na kwadratowy trzpień uchwytu narzędziowego.
Obsługa
Kierunek obrotów: Użyj przełącznika kierunku obrotów, aby zmienić kierunek pracy. Pozycja środkowa blokuje włącznik, chroniąc przed przypadkowym uruchomieniem.
Regulacja prędkości: Prędkość obrotowa jest regulowana płynnie poprzez siłę nacisku na włącznik. Lekki nacisk oznacza niską prędkość, mocniejszy – wyższą.
Ochrona przed przeciążeniem: W przypadku przeciążenia lub przekroczenia dopuszczalnej temperatury akumulatora, urządzenie automatycznie zredukuje moc lub się wyłączy. Należy poczekać, aż akumulator osiągnie dopuszczalną temperaturę.
Wskazówki dotyczące pracy
Moment obrotowy zależy od czasu trwania udaru. Maksymalny moment osiągany jest po 6–10 sekundach udaru. Wartość momentu należy zawsze sprawdzać kluczem dynamometrycznym. W przypadku wkręcania długich śrub w twarde materiały zaleca się nawiercenie otworu o średnicy rdzenia śruby na ok. 2/3 jej długości.
Konserwacja i czyszczenie
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (np. konserwacja, wymiana narzędzi) oraz przed transportem i przechowywaniem, należy wyjąć akumulator. Regularnie czyść otwory wentylacyjne, aby zapobiec gromadzeniu się pyłu metalowego, który może powodować zagrożenia elektryczne.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Narzędzie nie działa lub wyłącza się podczas pracy.
Sprawdź stan naładowania akumulatora. Jeśli urządzenie jest gorące, mogło zadziałać zabezpieczenie termiczne – pozwól mu ostygnąć.
Bit lub nasadka wypada z uchwytu.
Upewnij się, że tuleja blokująca (w GDR) jest poprawnie zwolniona i zablokowana na bicie, lub że nasadka jest pewnie osadzona na kwadracie (w GDS).
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Ustaw przełącznik kierunku obrotów w pozycji środkowej (blokada) przed montażem akumulatora.
- Sprawdź, czy używasz odpowiedniego bitu lub nasadki do danej śruby.
- Upewnij się, że otwory wentylacyjne są czyste i drożne.
- Sprawdź, czy akumulator jest pewnie zamocowany w podstawie.
Parametry w praktyce
- Prędkość obrotowa
- Regulowana w dwóch zakresach: 0-1300 obr./min (bieg 1) oraz 0-2600 obr./min (bieg 2).
- Maks. moment obrotowy
- 100 Nm dla GDR 120-LI oraz 105 Nm dla GDS 120-LI.
Ilustracje i schematy
- Rysunek A: Montaż i demontaż akumulatora.
- Rysunek B: Wymiana bitów w modelu GDR 120-LI.
- Rysunek C: Montaż nasadek w modelu GDS 120-LI.
- Rysunek D: Przełącznik kierunku obrotów.
Zgodność modelu
- Używaj wyłącznie akumulatorów Bosch GBA 10,8 V / 12 V.
- Używaj wyłącznie ładowarek Bosch AL 11.. CV lub GAL 12.. CV.
